Вопрос

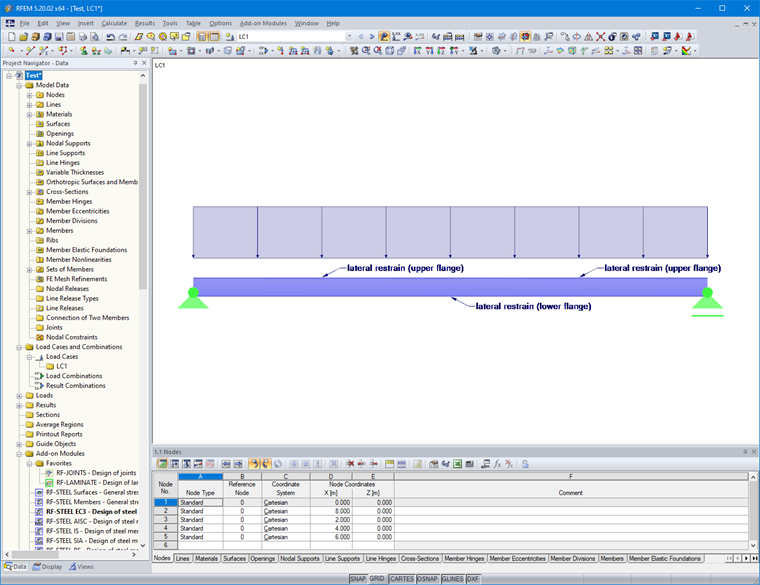

Я хочу определить вдоль оси конструктивного элемента боковые опоры, которые иногда действуют на верхнюю полку, а иногда на нижнюю. Но программа позволяет выбрать для каждого стержня только один элемент. Как можно создать данную запись?
Ответ:
Чтобы добавить конструктивным элементам различные опоры, они должны состоять из нескольких стержней, а расчет потом нужно выполнять с помощью блока стержней. Таким образом можно будет присвоить отдельным стержням различные параметры. Подробный порядок действий затем показан на прилагаемом видео.
