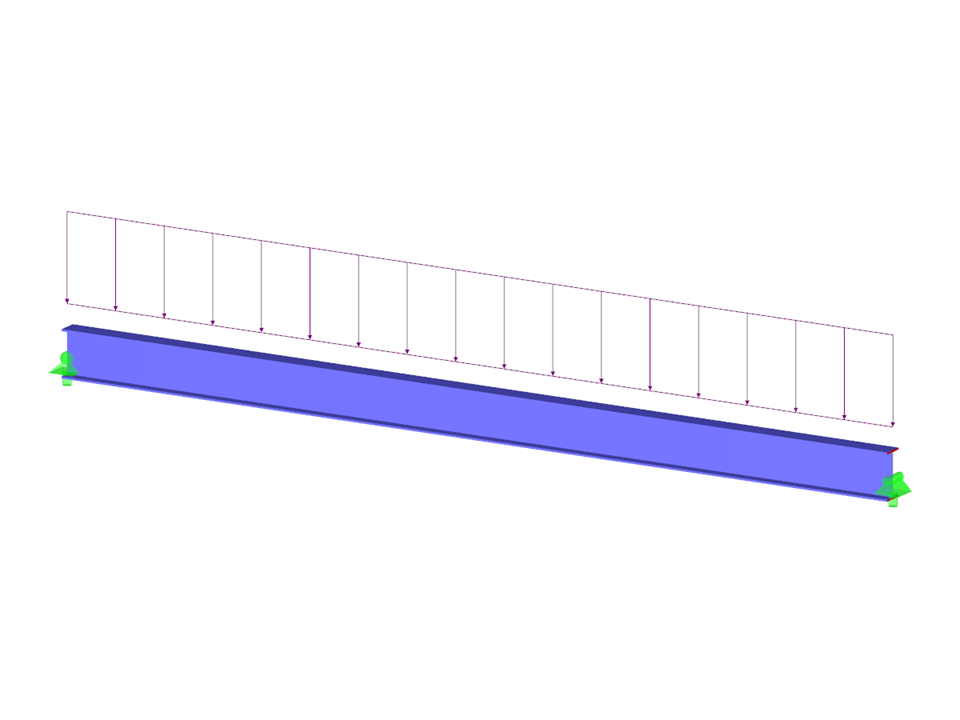

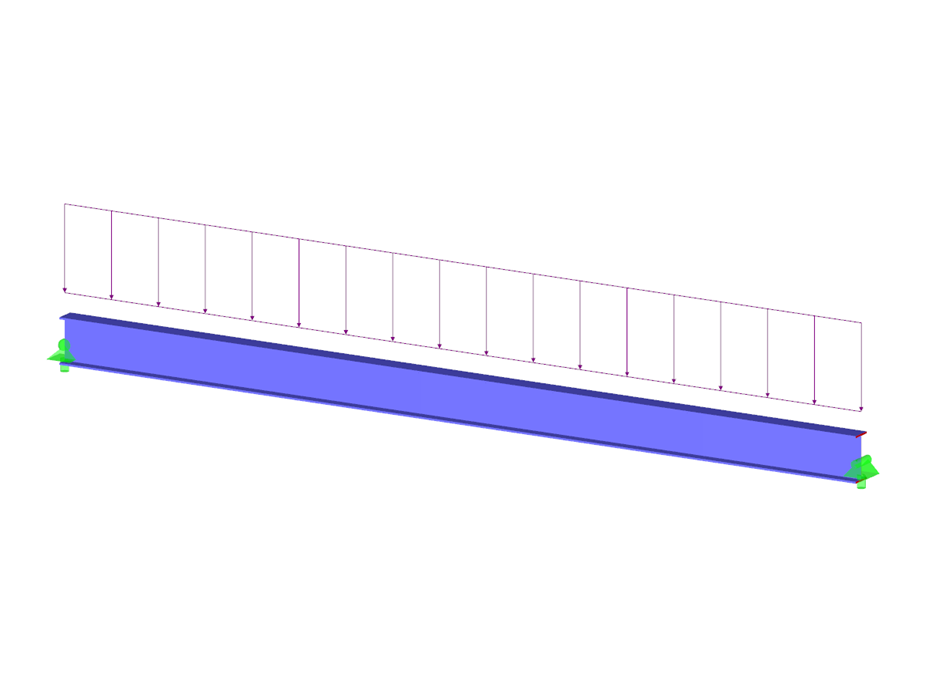

Une poutre ASTM A992 W 24 ×62 avec des efforts tranchants de 48 000 et 145 000 kips à partir de la charge permanente et de la charge d'exploitation est illustrée dans la Figure 1. Vérifiez la résistance au cisaillement disponible de la poutre sélectionnée dans le calcul du facteur de charge et de résistance (LRFD) et la conception de la résistance admissible (ASD).
Exemple de vérification 001005 | 8
Nombre de nœuds | 2 |
Nombre de lignes | 1 |
Nombre de barres | 1 |
Nombre de cas de charge | 2 |
Nombre de combinaisons de charges | 2 |
Poids total | 5,040 t |
Dimensions (métrique) | 17,724 x 0,655 x 0,655 m |
Dimensions (impériales) | 58.15 x 2.15 x 2.15 feet |
Version du logiciel | 5.16.00 |
Ces modèles sont disponibles au téléchargement à des fins de formation ou de réalisation de projets de calcul de structure. Dlubal Software décline cependant toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.
