Najczęstszą przyczyną niestabilności modeli są nieliniowości prętów, takie jak pręty rozciągane.

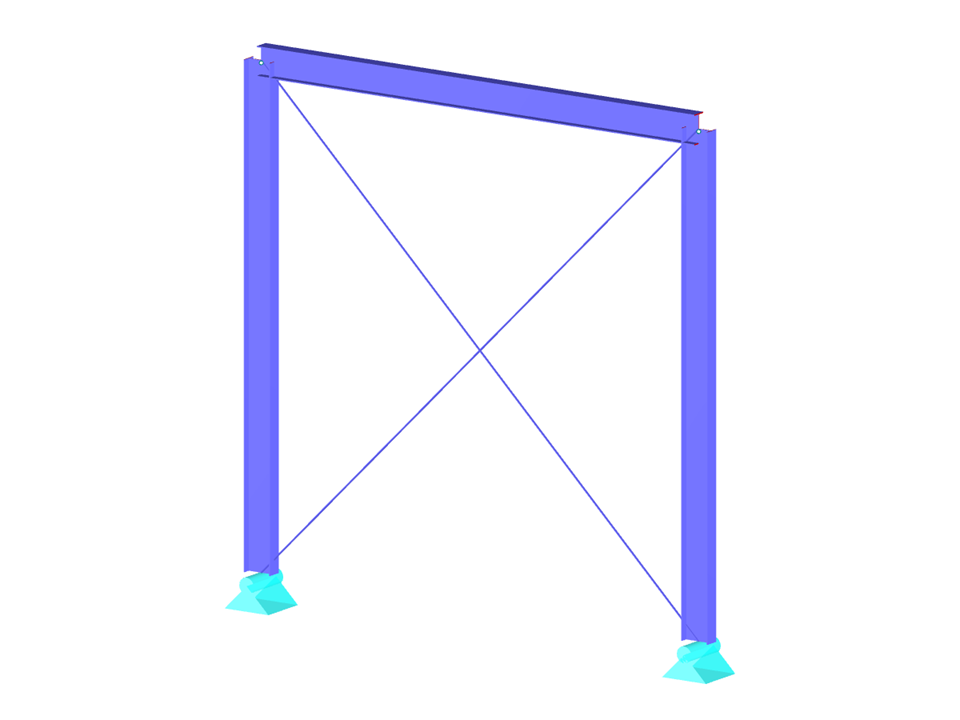

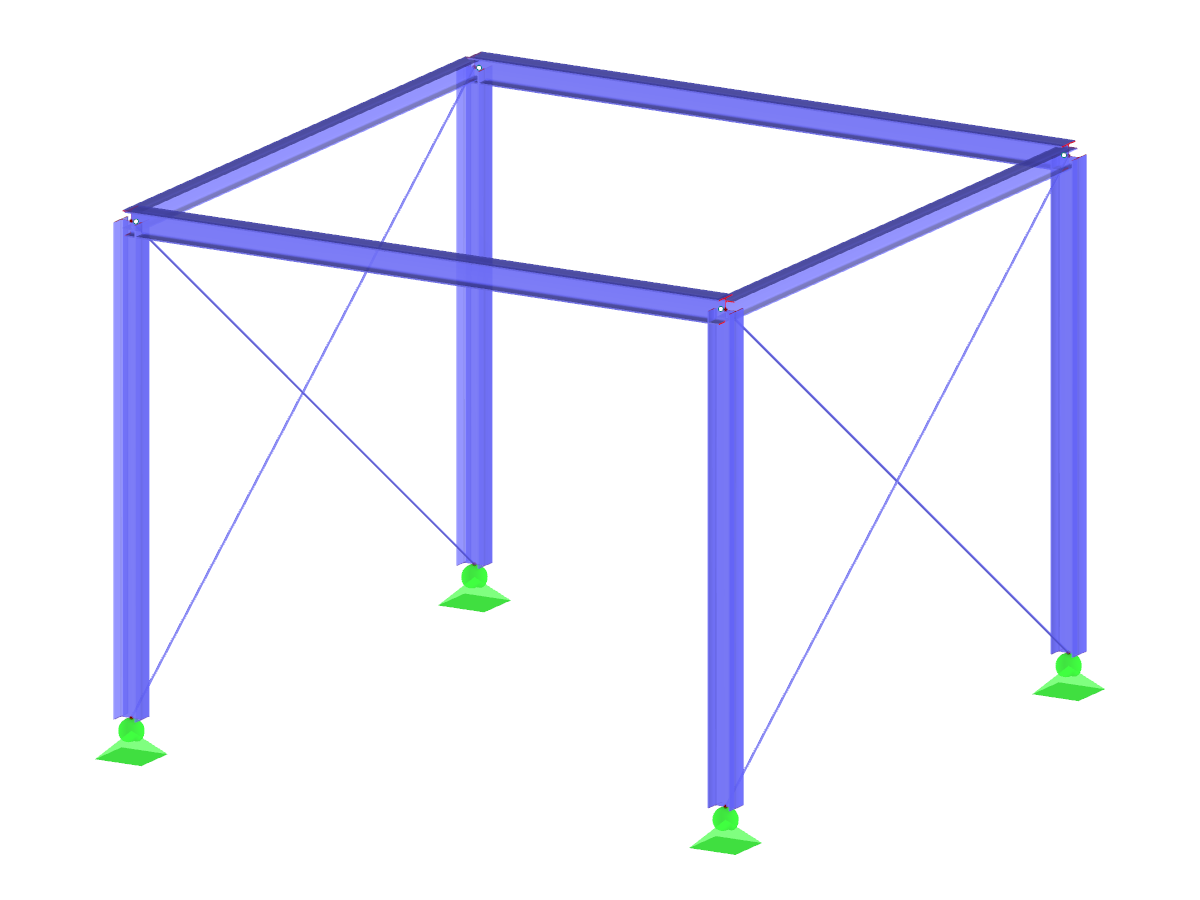

Przykładem jest poniższy model ramy ze słupami swobodnie podpartymi w punkcie bazowym i zwolnieniami momentów w głowicy słupa.
Jeżeli jednak zostanie obciążony pionowo, oba pręty rozciągane ulegają uszkodzeniu, a układ konstrukcyjny staje się niestabilny, co powoduje błąd w obliczeniach. Takiego błędu można uniknąć, wybierając wyjątkową obsługę uszkodzonych prętów w sekcji „Obliczenia” → „Parametry obliczeń” → „Globalne parametry obliczeń”.

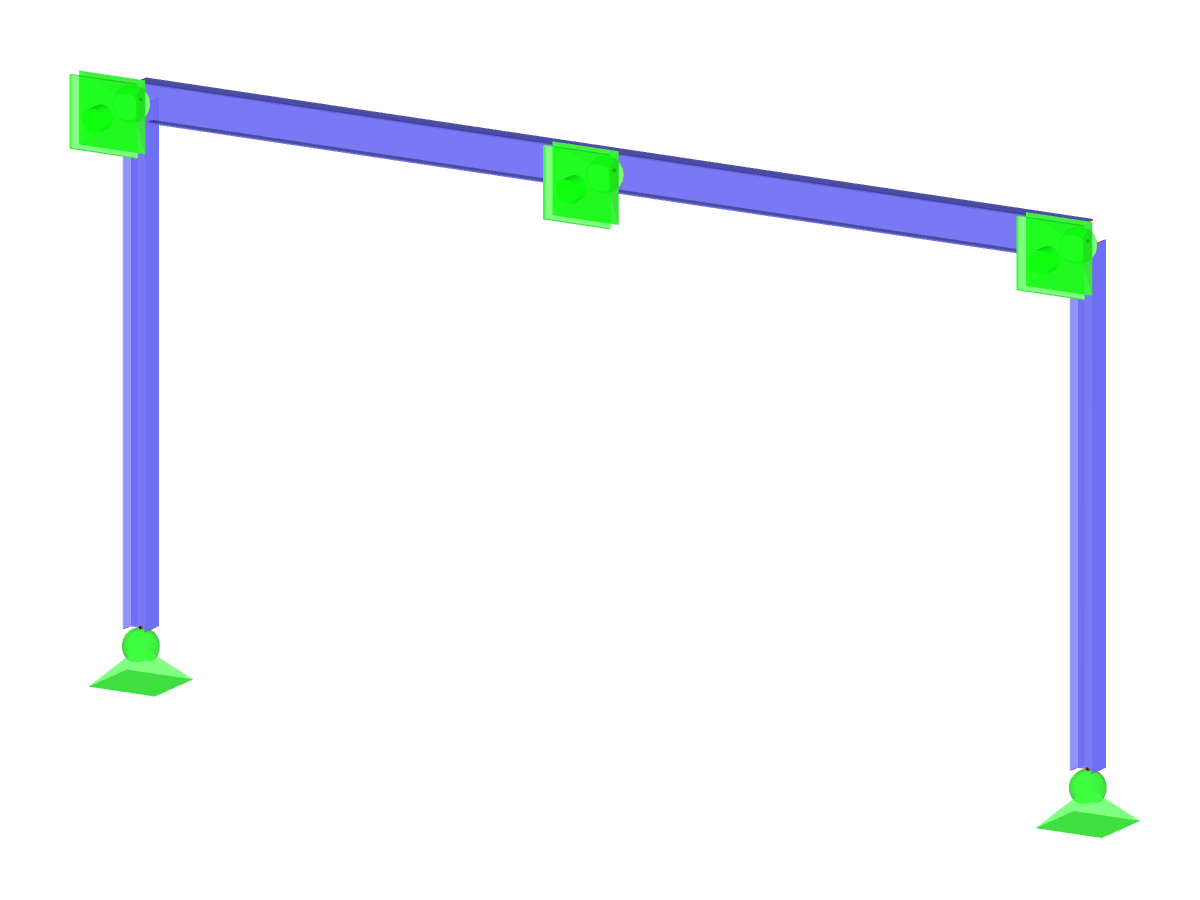

Model wykorzystany w
stalowa konstrukcja ramowa
| Liczba węzłów | 4 |
| Liczba prętów | 5 |
| Ilość przypadków obciążenia | 3 |
| Ciężar całkowity | 0,668 t |
| Wymiary (metryczne) | 5,500 x 0,500 x 5,250 m |
| Wymiary (imperialne) | 18.04 x 1.64 x 17.22 feet |
| Wersja programu | 8.04.00 |
