Najczęstszą przyczyną niestateczności modeli są nieliniowości prętów, takie jak pręty rozciągane.
Najprostszym przykładem może być rama z podporami na stopie słupa i zwolnieniami momentowymi na głowicy słupa. Ten niestateczny układ jest stabilizowany przez stężenia z prętów rozciąganych. W przypadku kombinacji z obciążeniami poziomymi układ pozostaje stabilny. Jeżeli jednak zostanie on obciążony w pionie, oba pręty rozciągane ulegają uszkodzeniu, a układ staje się niestateczny, co powoduje błąd w obliczeniach.
Można uniknąć takiego błędu, wybierając wyjątkowe postępowanie w przypadku uszkodzonych prętów w "Obliczenia" → "Parametry obliczeń" → "Globalne parametry obliczeń".

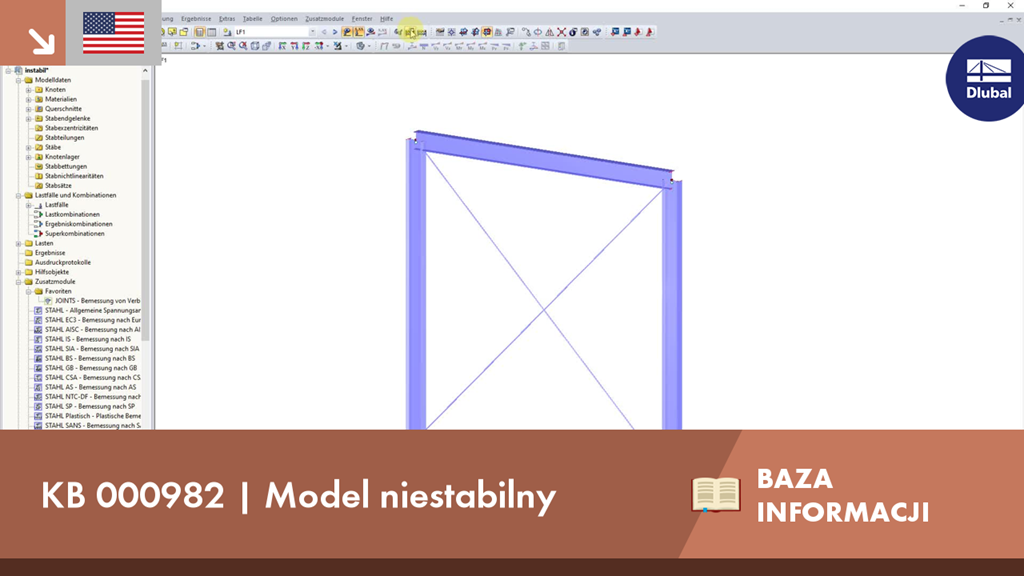

KB 000982 | Model niestabilny
