Die häufigste Ursache für instabile Modelle sind ausfallende Stabnichtlinearitäten wie Zugstäbe.

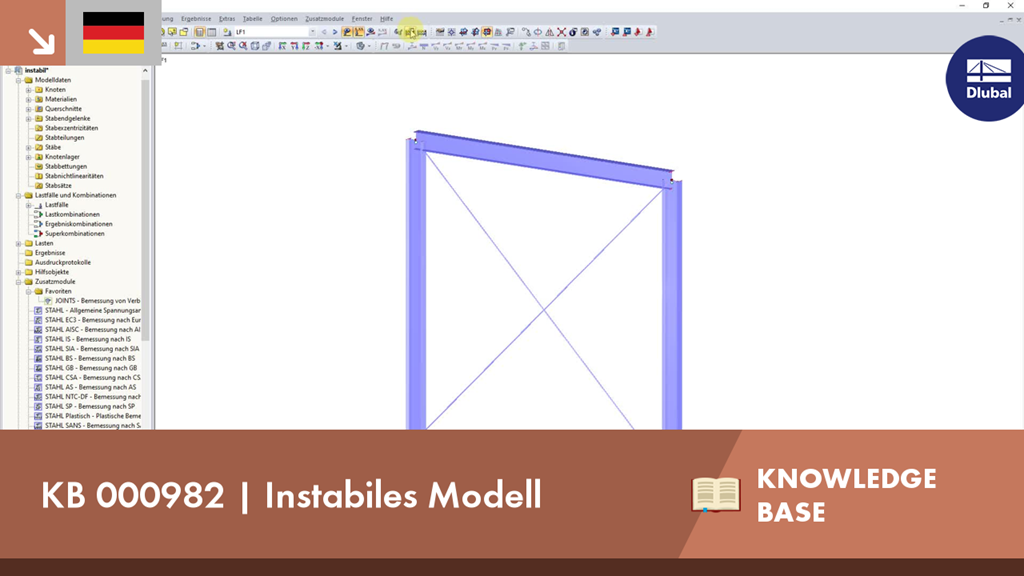

Als einfachstes Beispiel dient dazu ein Rahmen, dessen Stützen am Fußpunkt gelenkig gelagert sind und am Stützenkopf Momentengelenke aufweisen. Dieses labile System soll durch einen Kreuzverband aus Zugstäben stabilisiert werden. Bei Lastkombinationen mit horizontalen Lasten bleibt dieses System stabil. Wird es jedoch ausschließlich vertikal belastet, fallen beide Zugstäbe aus und das System wird instabil, was zu einem Berechnungsabbruch führt.
Dies lässt sich vermeiden, indem die besondere Behandlung der ausfallenden Stäbe unter "Berechnung" → "Berechnungsparameter" → "Globale Berechnungsparameter" aktiviert wird.
KB 000982 | Instabiles Modell
