Las causas más comunes de modelos inestables son las no linealidades de barras defectuosas, como las barras traccionadas.

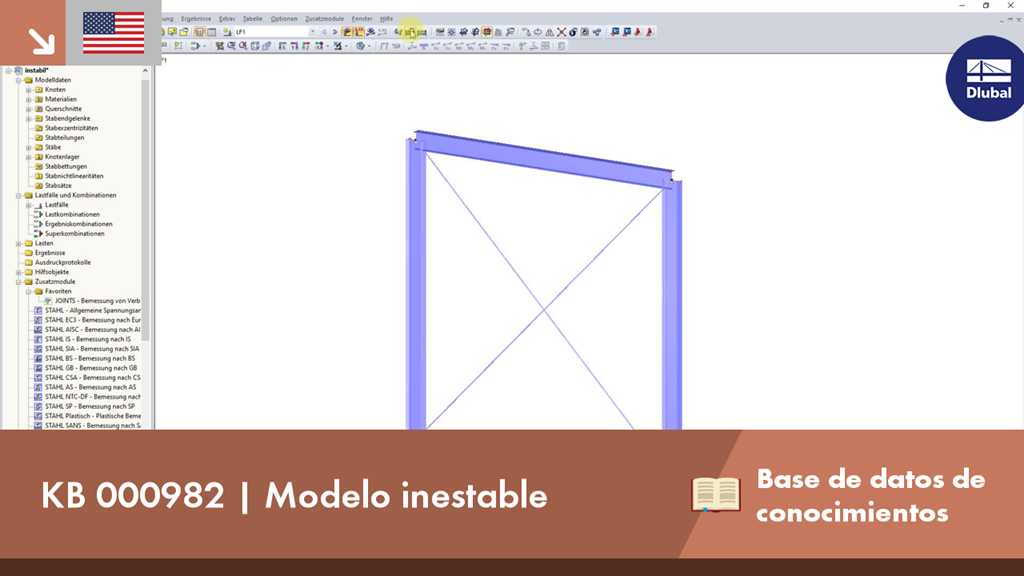

Como ejemplo más simple, hay un pórtico con apoyos en la zapata del pilar y articulaciones de momento en la cabeza del pilar. Este sistema inestable se estabiliza mediante un arriostramiento transversal de barras traccionadas. En el caso de combinaciones de carga con cargas horizontales, el sistema permanece estable. Sin embargo, si se carga verticalmente, ambas barras traccionadas fallan y el sistema se vuelve inestable, lo que provoca un error de cálculo.
Puede evitar este error seleccionando el tratamiento excepcional de barras defectuosas en "Cálculo" → "Parámetros de cálculo" → "Parámetros de cálculo globales".
KB 000982 | Modelo inestable
