Do obliczania stateczności prętów i zbiorów prętów o jednakowym przekroju można zastosować metodę prętów zastępczych zgodnie z EN 1993-1-1, 6.3.1 do 6.3.3. Jednakże, gdy dostępny jest przekrój stożkowy, metoda ta nie może być stosowana lub stosowana w ograniczonym zakresie. Model ten został użyty do pokazania, w jaki sposób RF-/STEEL EC3 automatycznie rozpoznaje takie przypadki i przełącza się na Metodę ogólną.

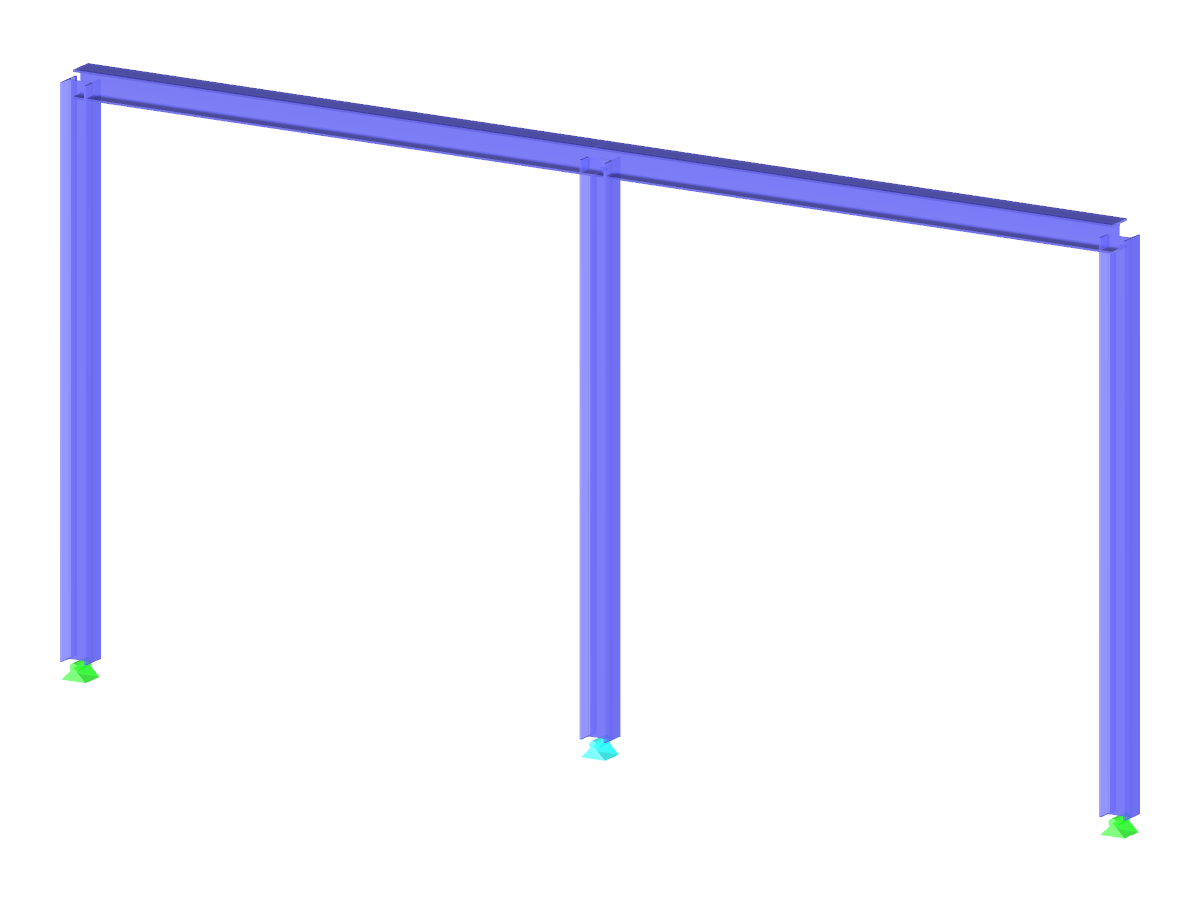

Stalowa konstrukcja ramowa z prętami rozciąganymi
Liczba węzłów | 8 |
Liczba linii | 16 |
Liczba prętów | 16 |
Liczba powierzchni | 0 |
Ilość brył | 0 |
Ilość przypadków obciążenia | 2 |
Ilość KO | 0 |
Liczba kombinacji wyników | 0 |
Ciężar całkowity | 1,475 t |
Wymiary (metryczne) | 8,000 x 5,000 x 5,000 m |
Wymiary (imperialne) | 26.25 x 16.4 x 16.4 feet |
Tutaj mogą Państwo pobrać różne modele konstrukcyjne, które można wykorzystać w projektach lub w celach szkoleniowych. Nie udzielamy jednak żadnych gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modeli.
