Nejčastější příčinou nestabilních modelů je nelinearita při neúčinnosti prutu jako jsou tahové pruty.

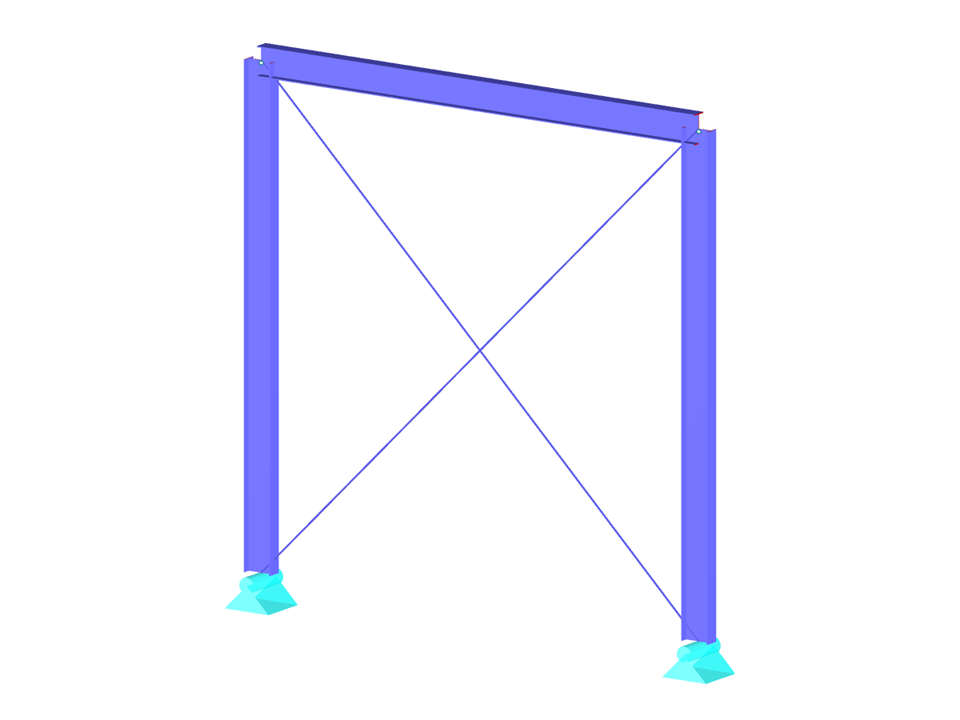

Jako příklad nám poslouží následující model rámu, jehož sloupy jsou dole kloubově uloženy a mají momentové klouby v hlavicích sloupů.
V případě pouhého svislého zatížení jsou neúčinné oba tahové pruty a systém se stává nestabilním, což vede k přerušení výpočtu. Tomu se lze vyhnout nastavením Zvláštních úprav vypadávajících prutů v menu „Výpočet“ → „Parametry výpočtu“ → „Globální parametry výpočtu“.
Model použitý v
Ocelový rám
| Počet uzlů | 4 |
| Počet prutů | 5 |
| Počet zatěžovacích stavů | 3 |
| Celková hmotnost | 0,668 t |
| Rozměry (metrické) | 5,500 x 0,500 x 5,250 m |
| Rozměry (imperiální) | 18.04 x 1.64 x 17.22 feet |
| Verze programu | 8.04.00 |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
Podobné modely
Databáze znalostí
Délka: 00:00:57 min
Délka: 00:38:54 min
Délka: 00:55:56 min
Funkce programu
Délka: 00:00:00 min
Délka: 00:52:56 min
Délka: 00:00:00 min
Délka: 00:00:00 min
Nejčastější příčinou nestabilních modelů je nelinearita při neúčinnosti prutu jako jsou tahové pruty. Nejjednodušším příkladem je rám s kloubově podepřenými sloupy a momentovými klouby v hlavicích sloupů. Takový nestabilní systém musí být stabilizován křížovým ztužením tahovými pruty. V případě kombinací zatížení s vodorovným zatížení zůstává takový systém stabilní. Pokud je však konstrukce zatížena pouze svisle, oba tahové pruty ztužení jsou neúčinné a systém se stává nestabilním, což způsobí přerušení výpočtu. Tomu se lze vyhnout nastavením Zvláštních úprav vypadávajících prutů v menu „Výpočet“ → „Parametry výpočtu“ → „Globální parametry výpočtu“.
Pokud výpočet modelu prutu analýzou druhého řádu končí chybovým hlášením, bývají často příčinou této nestability vypadlé tahové pruty: Jestliže v některém výpočetním kroku působí v tahovém prutu tlakové síly, tento prut se v následujících iteracích nezohlední. Model se tak může stát nestabilním.
