Na tomto modelu bylo předvedeno, jak lze vygenerovat méně kombinací zatížení, a to na základě analýzy výsledků všech spolupůsobících zatěžovacích stavů.
Model použitý v

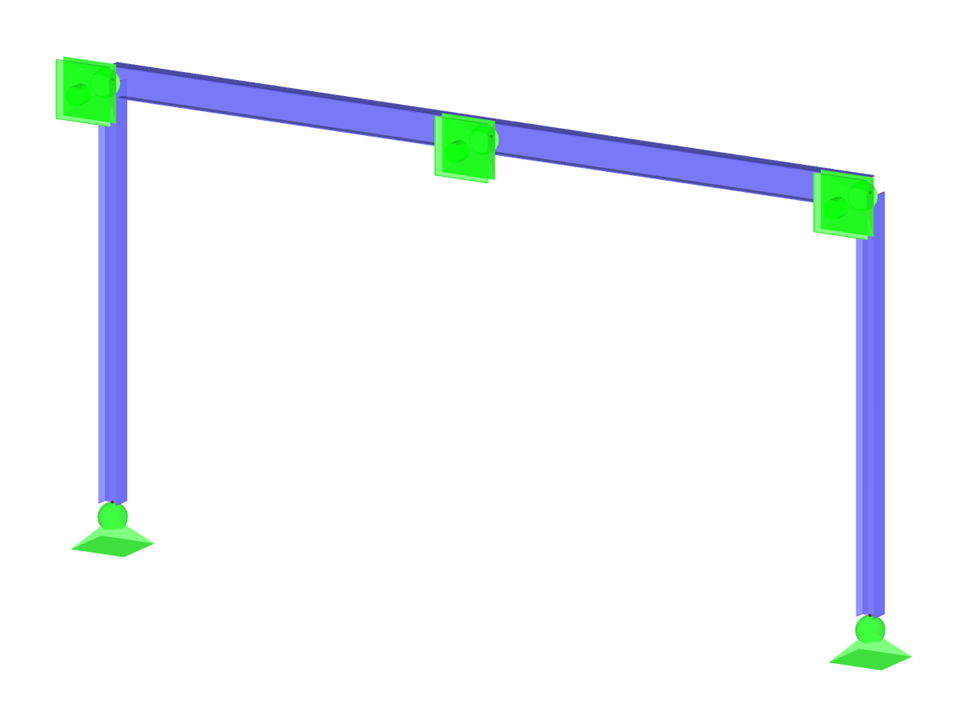

Symetrický dvoukloubový rám
Počet uzlů | 5 |
Počet linií | 4 |
Počet prutů | 4 |
Počet ploch | 0 |
Počet těles | 0 |
Počet zatěžovacích stavů | 4 |
Počet kombinací zatížení | 4 |
Počet kombinací výsledků | 1 |
Celková hmotnost | 0,676 t |
Rozměry (metrické) | 8,000 x 4,000 x 0,000 m |
Rozměry (imperiální) | 26.25 x 13.12 x 0 feet |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
