Эта модель была использована, чтобы продемонстрировать, как создать меньшее количество сочетаний нагрузок, путем изучения результатов всех рассмотренных загружений.

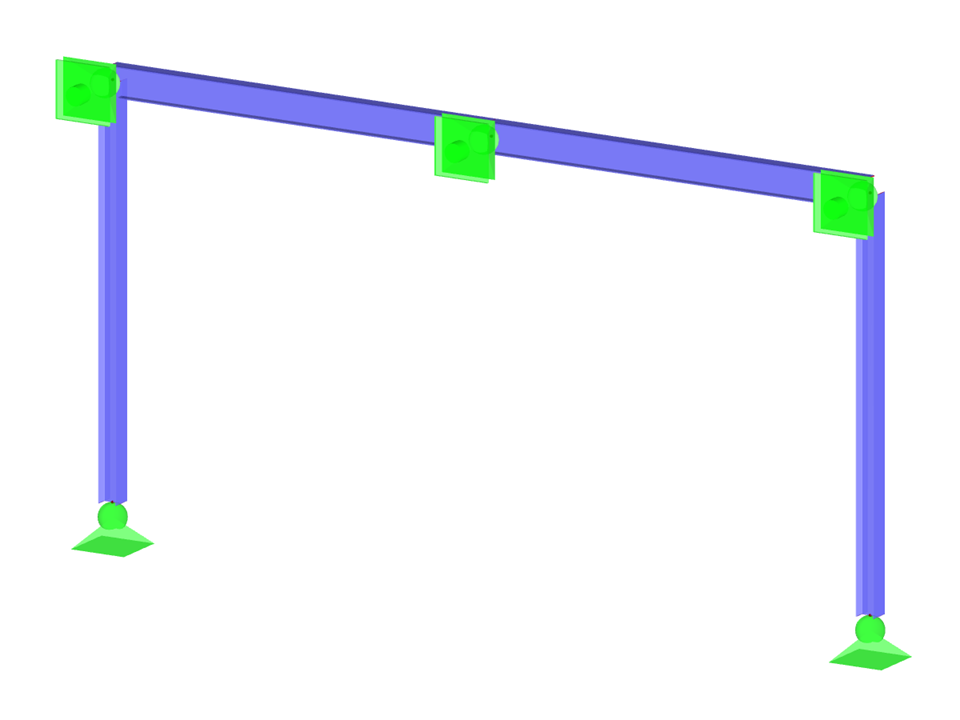

Симметричная двухшарнирная рама
Количество узлов | 5 |
Количество линий | 4 |
Количество стержней | 4 |
Количество поверхностей | 0 |
Количество тел | 0 |
Количество загружений | 4 |
Количество сочетаний нагрузок | 4 |
Количество расчетных сочетаний | 1 |
Общий вес | 0,676 t |
Размеры (метрические) | 8,000 x 4,000 x 0,000 m |
Размеры (имперские) | 26.25 x 13.12 x 0 feet |
На данной странице находятся различные конструктивные модели (напр., файлы RFEM, RSTAB или RWIND), которые можно свободно скачать и затем использовать в учебных целях или для своих собственных проектов. Однако, мы не несем никакой ответственности за точность и полноту этих моделей.
