Struttura simmetrica a due cerniere
  • Descrizione
  • Recensioni (0)

Questo modello mostra come il numero di combinazioni di carico richieste può essere ridotto analizzando tutti i casi di carico coinvolti. Il metodo consente una creazione più efficiente delle combinazioni di carico prendendo in considerazione direttamente i risultati essenziali dei casi di carico. Viene rappresentata la combinatoria dei casi di carico per ottenere ottimizzazioni nella pianificazione strutturale.

Modello utilizzato in
Complessivamente
0 su 5 stelle
Questa pagina ha 0valutazioni degli utenti.
5 stelle
4 stelle
3 stelle
2 stelle
1 stella
(0)
0 su 5 stelle
5 stelle 0
4 stelle 0
3 stelle 0
2 stelle 0
1 stella 0

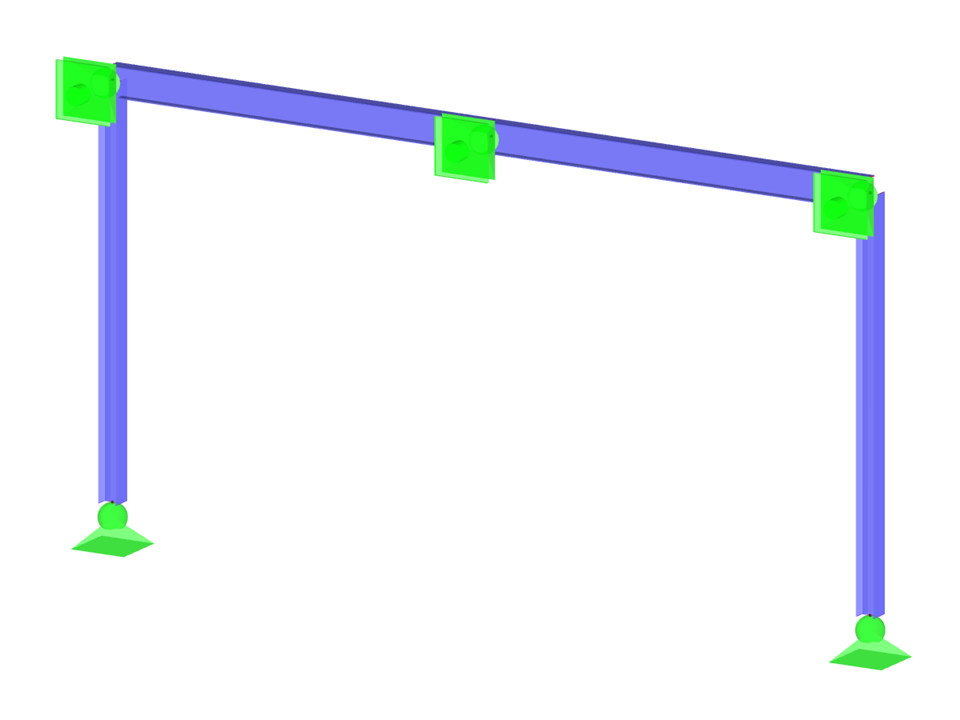

Telaio a due cerniere simmetrico

Numero di nodi 5
Numero di linee 4
Numero di aste 4
Numero di casi di carico 4
Nr. di combinazioni di carico 4
Nr. di combinazioni di risultati 1
Peso totale 0,676 t
Dimensioni (metriche) 8.559 x 0.559 x 4.559 m
Dimensioni (imperiali) 28.08 x 1.83 x 14.96 feet
Versione del programma 5.23.02

È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
