问题
是否可以按单元显示状态 II 的弹性模量结果(使用 RF‑CONCRETE Deflect)?
回复:

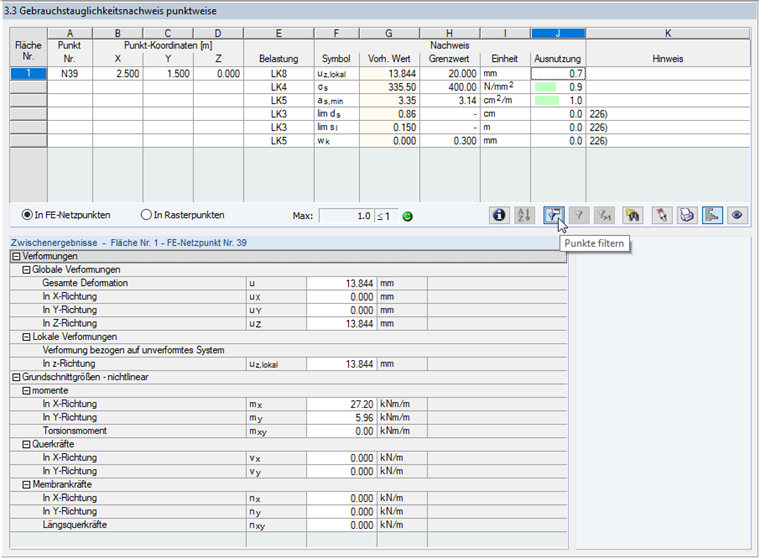

状态 II 下的弹性模量不直接显示在挠度计算结果中。但是,可以切换到结果窗口“3.3 按点的适用性”,然后筛选要查看其设计详细信息的有限元网格或栅格点。 见图 01。
在表格中选择变形 "uz,local " 的结果行。
然后点击[i],显示所选点的详细设计信息。

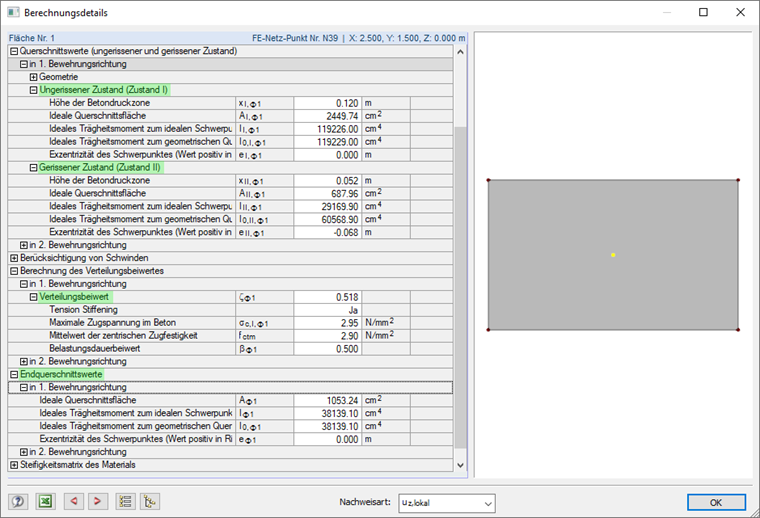

在细部设计中可以找到截面在状态 I 和状态 II 下的惯性矩、分布系数 zeta 以及最终截面属性等用于变形分析的中间值。 见图 02。
因为这些中间值总是在您打开设计详图表时确定,并且始终显示和临时保存,所以设计面的中间值不能以图形方式显示。
