Lors de l'assemblage de composants chargés en traction avec des assemblages boulonnés, l'affaiblissement de la section dû aux trous de boulons doit être considéré dans la vérification à l'état limite ultime. L'article suivant décrit comment calculer la résistance en traction selon l'EN 1993-1-1 avec l'aire de section nette d'une barre de traction dans le module additionnel RF-/STEEL EC3.

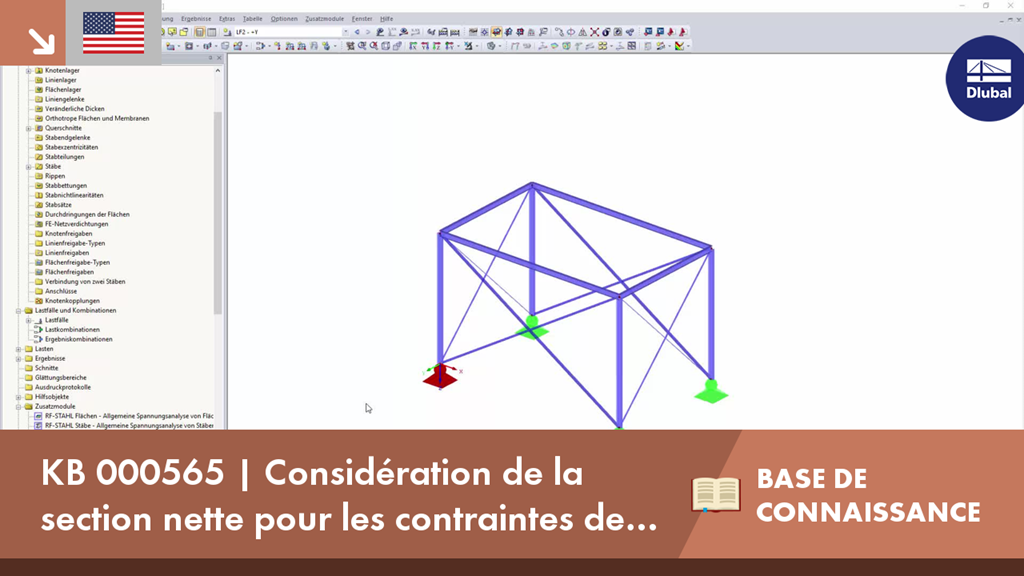

KB 000565 | Considération de la section nette pour les contraintes de traction selon l'EN 1993-1-1
Liens
Avez-vous des questions ?
![Entrée de l'aire nette de la section dans le module additionnel](/fr/webimage/015029/2959847/1_Input_of_net_section_area.png?mw=512&hash=b014a12787f79975ebbe993d41cff431b7e73d1b)
Lors de l'assemblage de composants chargés en traction avec des assemblages boulonnés, l'affaiblissement de la section dû aux trous de boulons doit être considéré dans la vérification à l'état limite ultime. Im folgenden Beitrag wird beschrieben, wie der Nachweis der Zugtragfähigkeit nach DIN EN 1993-1-1 mit der Nettoquerschnittsfläche des Zugstabes im Zusatzmodul RF-/STAHL EC3 geführt werden kann.
![ko 001875 | AISC 341-22 Vérification des barres de portiques résistants à la flexion dans RFEM 6](/fr/webimage/047794/3736755/im01.jpg?mw=512&hash=33697d419a0e8a96b738e8e2e97fae057743a108)
Les trois types de portiques résistants à la flexion (ordinaire, intermédiaire, spécial) sont disponibles dans le module complémentaire Vérification de l'acier de RFEM 6. Le résultat de l'analyse de sismicité selon l'AISC 341-22 est divisé en deux sections : les exigences pour les barres et les exigences pour les assemblages.
![KB 001761 | ...](/fr/webimage/034236/3383734/Image_1.png?mw=512&hash=e291c1e4af5953551bde5d9d71f599f36ae2e3f7)
Le module complémentaire Vérification de l'acier de RFEM 6 permet désormais d'effectuer une vérification de la sismicité selon l'AISC 341-16 et l'AISC 341-22. Cinq types de systèmes résistants aux forces sismiques (SFRS) sont actuellement disponibles.
![KB 001767 | AISC 341-16 Vérification des barres de portiques résistants à la flexion dans RFEM 6](/fr/webimage/034944/3400296/11.png?mw=512&hash=34cee10711e3f971f820be435910cf1365277cb9)
Les trois types de portiques résistants à la flexion (ordinaire, intermédiaire, spécial) sont disponibles dans le module complémentaire Vérification de l'acier de RFEM 6. Le résultat de l'analyse sismique selon l'AISC 341-16 est divisé en deux sections : les exigences pour les barres et les exigences pour les assemblages.
![Fonctionnalité 002820 | Déformation plastique limite pour les cordons de soudure](/fr/webimage/050344/3881226/1.png?mw=512&hash=9d7f6c198b6d4ae6ee8f2fa8bca75f85579e14c9)
Dans la configuration pour l'ELU de la vérification des assemblages acier, vous avez la possibilité de modifier la déformation plastique ultime des soudures.
![Composant « Platine de pied »](/fr/webimage/050345/3881657/1.png?mw=512&hash=9d7f6c198b6d4ae6ee8f2fa8bca75f85579e14c9)
Le composant « Platine » permet de vérifier des assemblages de platine avec des ancrages coulés. Les plaques, les cordons de soudures, les ancrages et l’interaction acier-béton sont analysés.
![Fonctionnalité 002807 | Affichage 3D des résultats FSM](/fr/webimage/049281/3861162/2024-05-01_10-32-55.png?mw=512&hash=2377d291bc20ac3d78d617b50c131614e99ac6f7)
La boîte de dialogue « Modifier la section » permet d'afficher les modes de flambement selon la méthode des bandes finies (FSM) comme graphique tridimensionnel.
![Vérification de l'acier | Vue d'ensemble de la vérification des systèmes de résistance aux forces sismiques](/fr/webimage/048507/3803346/seismic_steel.png?mw=512&hash=1c18a83f050e74601a7300444a0d77a0246a0e02)
- La vérification de cinq types de systèmes résistants aux forces sismiques (SFRS) comprend les portiques spéciaux résistants à la flexion (SMF), les portiques intermédiaires résistants à la flexion (IMF), les portiques ordinaires résistants à la flexion (OMF), les portiques à contreventement concentrique ordinaire (OCBF) et les portiques à contreventement concentrique spéciaux (SCBF )
- Vérification de la ductilité des rapports largeur-épaisseur pour les âmes et les semelles
- Calcul de la résistance et de la rigidité requises pour le contreventement de stabilité des poutres
- Calcul de l'espacement maximal pour le contreventement de stabilité des poutres
- Calcul de la résistance requise aux emplacements des articulations pour le contreventement de stabilité des poutres
- Calcul de la résistance requise du poteau avec l'option permettant de négliger tous les moments fléchissants, le cisaillement et la torsion pour l'état limite de sur-résistance
- Vérification des rapports d'élancement des poteaux et des contreventements
