La saisie d’objets facilite la modélisation lors du placement de lignes, d’éléments et de pièces. Outre les points, différents points de saisie peuvent être utilisés sur les objets.
Liste

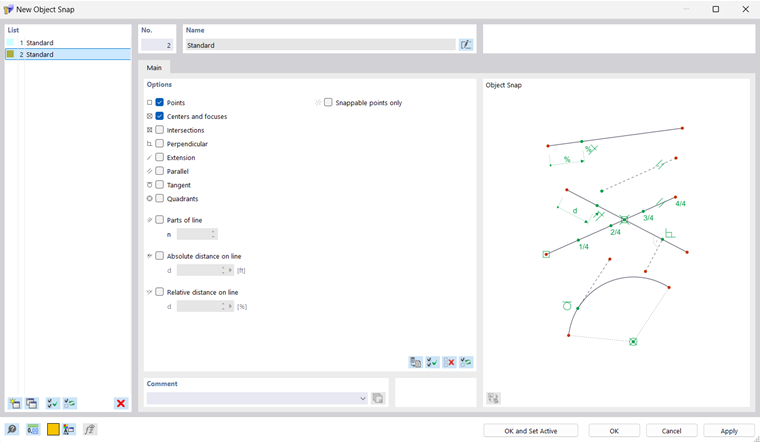

La « Liste » gère toutes les saisies d’objets du modèle. Le tableau Liste von Objekttypen décrit les boutons permettant de créer, copier ou supprimer des objets.
options
Avec l’option « Standard », les points, les centres et les foyers sont activés comme points de saisie. Par exemple, lorsque vous définissez une nouvelle ligne approchant un objet avec le curseur, les symboles assignés apparaissent.
Les cases à cocher permettent de contrôler les points de saisie à utiliser :
| Points | Points et points libres des lignes et des éléments |
| Centres et foyers | Lorsque vous déplacez le curseur près du centre d’une ligne ou du foyer d’une courbe, il saisit l’élément. |
| Intersections | Points d’intersection de deux lignes ou de deux éléments n’ayant pas de point commun |
| Perpendiculaire | Connexion perpendiculaire à une ligne ou un élément |
| Extension | Connexion à la ligne droite d’une ligne présélectionnée (effleurée brièvement avec le curseur de la souris) |
| Parallèle | Définition d’une ligne parallèle : Après avoir défini le point de début, placez le curseur sur une ligne de patron. Dès que le curseur de la souris approche un point d’extrémité possible de la nouvelle ligne de manière à ce qu’il soit parallèle au patron, le symbole de parallèle apparaît sur les lignes. |
| Tangente | Point de contact d’une ligne ou d’un élément sur l’arc |
| Quadrants | Positions pour la division d’un cercle en quarts |
| Parties | Positions de division des lignes : Lorsque vous déplacez le curseur sur une ligne, il saisit les divisions « n » définies. La partition est affichée sur le curseur sous forme de fraction. |
| Distance | Positions de division des lignes en distance absolue ou relative : Lorsque vous déplacez le curseur sur une ligne, il saisit les distances définies entre le début à la fin de la ligne « d ». |
| Points saisissables uniquement | Définir les points uniquement sur les objets qui ont déjà été définis, pas n’importe où dans le plan de travail |
Barre d’outils CAO
Dans la barre d'outils CAO sous les tableaux, vous pouvez activer et désactiver la saisie d'objets ainsi que les fonctions de saisie individuelles.
Les boutons ont les fonctions suivantes :
|
Active la fonction de saisie pour les Rasterpunkte ein und aus |
|
Active et désactive la saisie d'objet |
|
Fang an Punkten und Kontrollpunkten |
|
Saisie aux centres et foyers |
|
Saisie aux intersections |
|
Saisir aux points perpendiculaires |
|
Saisie aux extensions |
|
Saisie aux lignes parallèles |
|
Saisie aux tangentes |
|
Saisie aux quadrants circulaires |
|
Saisie aux points de division des lignes |
|
Saisie aux positions des lignes avec la distance absolue |
|
Saisie aux positions des lignes avec une distance relative |
|
Saisie aux points saisissables uniquement |
