Przyciąganie obiektów

Uchwycenie obiektu ułatwia modelowanie podczas umieszczania linii, elementów i części. Neben Punkte können verschiedene Fangpunkte an Objekten genutzt werden.

Lista

Die 'Liste' verwaltet alle Objektfänge des Modells. W tabeli Liste von Objekttypen sind die Schaltflächen beschrieben, mit denen Sie Objekte einer Liste neu anlegen, kopieren oder löschen können.

Opcje

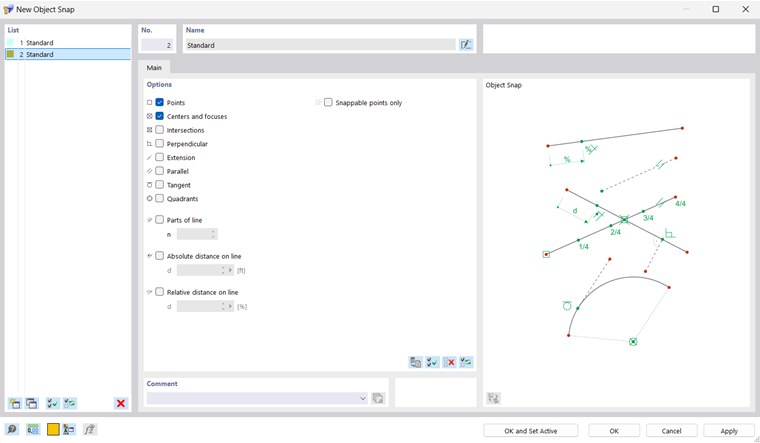

Als 'Standard' sind Punkte, Mittel und Brennpunkte als Fangpunkte aktiviert. Na przykład po umieszczeniu nowej linii w pobliżu obiektu za pomocą wskaźnika pojawią się przypisane symbole.

Za pomocą pól wyboru można określić, które punkty przyciągania mają zostać użyte:

Punkty Freie Punkte und Punkte von Linien und Elementen
Środki i ogniska Po przesunięciu wskaźnika w pobliżu środka linii lub ogniska krzywej, zostaje on zatrzymany w tym miejscu.
Punkty przecięcia Kreuzungspunkte zweier Linien oder zweier Elemente, die keinen gemeinsamen Punkt besitzen
Prostopadle Senkrechte Verbindung zu einer Linie oder einem Element
Przedłużenie Połączenie z linią prostą, która została wcześniej wybrana (krótko dotknięta wskaźnikiem myszy)
Równolegle Wyznaczanie linii równoległej: Nach dem Setzen des Anfangspunktes bewegen Sie den Mauszeiger über eine Musterlinie. Sobald sich der Mauszeiger einem möglichen Endpunkt der neuen Linie nähert, sodass diese zum Muster parallel liegt, erscheint an den Linien das Parallelensymbol.
Styczna Berührungspunkt einer Linie oder eines Elementes am Kreisbogen
Kwadranty Podział okręgu w punktach ćwiartek
Części Punkty podziału linii: Po przesunięciu wskaźnika nad linię następuje uchwycenie na zdefiniowanych podziałach 'n'. Liczba podziałów jest wyświetlana przy kursorze jako ułamek.
Odległość Punkty podziału linii w odległości bezwzględnej lub względnej: Gdy przesuniesz wskaźnik nad linię, zostanie on uchwycony w zdefiniowanych odległościach 'd' od początku i końca linii.
Tylko punkty, które mogą być przyciągane Setzen von Punkten nur an bereits definierten Objekten, nicht beliebig in der Arbeitsebene

CAD-Symbolleiste

In der CAD-Symbolleiste unterhalb der Tabellen können Sie nicht nur den Objektfang, sondern auch einzelne Fangfunktionen gezielt ein- und ausschalten.

Przyciski mają następujące funkcje:

Przyciąganie do rastra Schaltet die Fangfunktion für die Rasterpunkte ein und aus
Przyciąganie obiektu Schaltet den Objektfang ein und aus
Przyciąganie do węzłów Fang an Punkten und Kontrollpunkten
Przyciąganie do środków i ognisk Przyciągnij do środków i ognisk
Przyciąganie do punktów przecięcia Przyciągnij do punktów przecięcia
Przyciąganie do prostopadłych Fang an Lotpunkten
Przyciągaj do przedłużeń Przyciągnij do przedłużeń
Przyciąganie do równoległych Fang an parallelen Linien
Przyciąganie do stycznych Przyciągnij do stycznych
Przyciągaj do kwadrantów Fang an Kreisquadranten
Przyciągaj do punktów podziału Fang an Teilungspunkten von Linien
Przyciągnij do odległości bezwzględnej Fang an Stellen von Linien mit absolutem Abstand
Przyciąganie na odległość względną Fang an Stellen von Linien mit relativem Abstand
Przyciągaj tylko do punktów przyciąganych Przyciągaj tylko do punktów przyciągania
