Wybierz obiekty modelu, które chcesz przenieść lub skopiować. Następnie kliknij przycisk
(patrz obrazek
ModelingTools

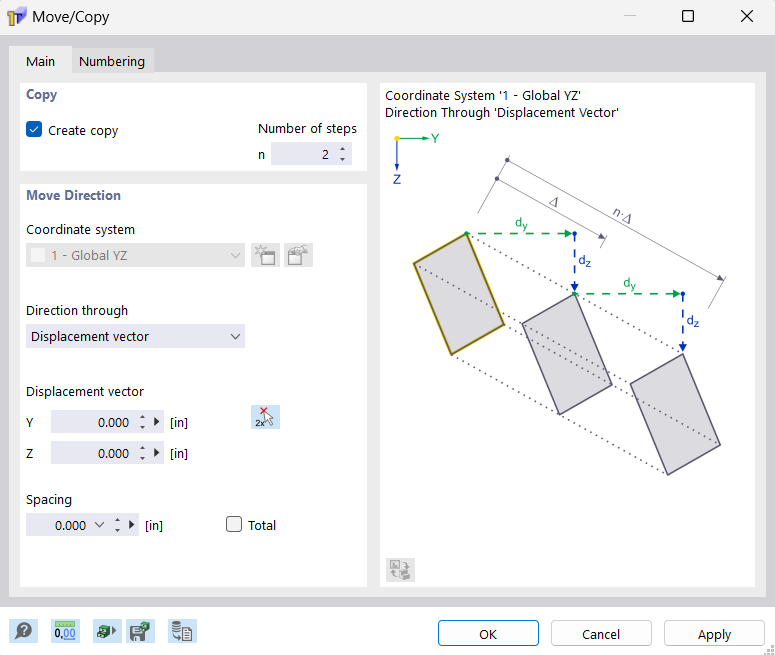

). W oknie dialogowym 'Przesunąć/Kopiować' należy określić, czy obiekty mają zostać przesunięte czy skopiowane, a także zdefiniować parametry.
Podstawowe
W zakładce Główne można zarządzać podstawowymi parametrami przenoszenia lub kopiowania obiektów.
Kopiuj
Jeżeli w polu 'Utworzyć kopię' nie zostanie zaznaczone pole wyboru, wybrane obiekty zostaną przesunięte. Aby utworzyć jedną lub więcej kopii, należy zaznaczyć to pole wyboru. Następnie należy wprowadzić 'Liczbę kroków' opisującą ilość kopii.
Kierunek przesunięcia
Lista 'Kierunek' zawiera dwie opcje służące do zdefiniowania odległości przesuwanych lub kopiowanych obiektów:
- Wektor przemieszczeń: Obiekty są przesuwane lub kopiowane o wektor w określonym układzie współrzędnych.
- Równolegle do osi: Obiekty są przesuwane lub kopiowane równolegle do osi określonego układu współrzędnych.
Należy określić 'wektor przemieszczenia' w kierunkach Y i Z. Za pomocą przycisku
można zdefiniować wektor graficznie, klikając dwa punkty lub miejsca. W przypadku przesuwania lub kopiowania obiektów równolegle do osi należy wybrać z listy Oś 'Oś'.
Pole 'Odległość' wskazuje odległość pomiędzy obiektami. W tym miejscu można również dostosować wektor przemieszczenia. W przypadku tworzenia kilku kopii pole wyboru 'Łącznie' pozwala określić, czy między poszczególnymi kopiami ma zostać zastosowany odstęp, czy między oryginałem a ostatnią kopią zostanie zastosowany.
Numeracja

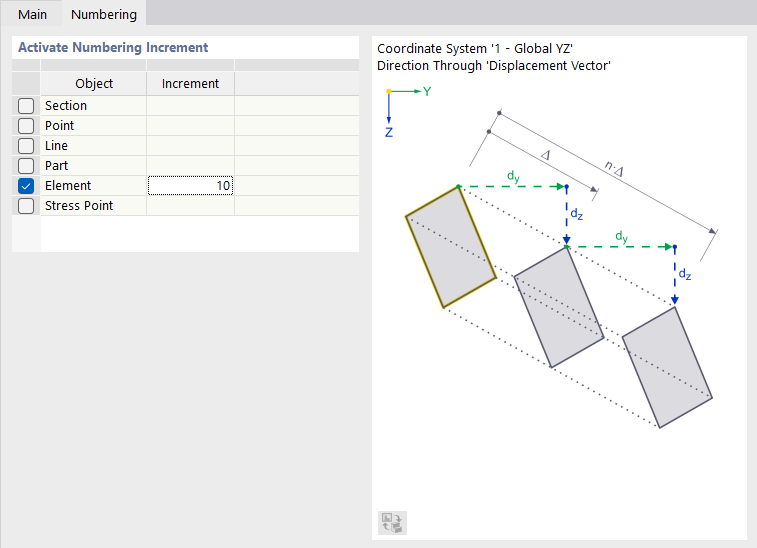

Zakładka Numeracja jest wyświetlana tylko podczas kopiowania. Tutaj można wpłynąć na numerację nowych obiektów.
Aktywuj przyrost numeracji
Jeżeli żadne z pól wyboru w tej sekcji nie jest zaznaczone, RSECTION automatycznie ponumeruje nowe obiekty. Aby wymusić numerację zdefiniowaną przez użytkownika, należy zaznaczyć odpowiednie pole 'Obiekt'. W kolumnie 'Przyrost' można wtedy określić wartość, o jaką zostaną zwiększone numery kopiowanych elementów. Na przykład, jeśli skopiujesz elementy nr. 3 i 7 z przyrostem '10', jak pokazano na rysunku powyżej, pręty nr 3 i 7 z przyrostem '10' Powstaje 13 i 17 oraz 23 i 27.
