Pręty

Wzdłużne zbrojenie przejmuje naprężenia rozciągające zginające w kierunku podłużnym głównego kierunku nośności elementu betonowego.

Numer pręta jest nadawany automatycznie, ale można go zmienić. Kolejność nie ma znaczenia dla numeracji. Numeracja nie musi też być ciągła - może posiadać luki.

Informacje

Wprowadzanie prętów jest możliwe tylko wtedy, gdy wpisałeś Baza uaktywnił pole wyboru 'Zbrojenie betonu'.

Typ definicji

Na liście dostępne są różne typy definicji:

Typ definicji Opis prac
Wiele
  1. Równomiernie
Kilka równomiernie rozmieszczonych prętów na linii łączącej punkt początkowy i – punkt końcowy j
Wiele
  1. Zmienny
Kilka prętów na linii łączącej między punktem początkowym i a końcowym j o definiowalnych odległościach
Pojedynczy
  1. Między dwoma punktami
Pojedynczy pręt na linii łączącej punkt początkowy i i końcowy j
Pojedynczy
  1. Punkt
Pojedynczy pręt w punkcie i

Warstwa

Warstwy oferują dodatkową opcję tworzenia prętów konstrukcyjnych.

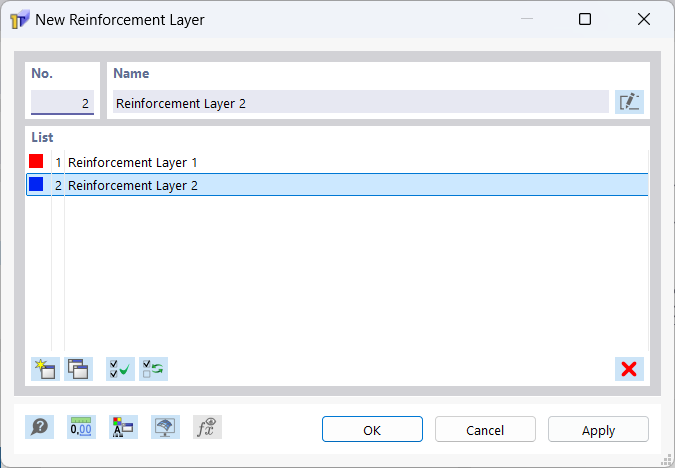

Aby utworzyć nową warstwę, należy użyć przycisku Nowy lub wybrać z listy rozwijanej opcję 'Nowa warstwa ...'.

Numer i nazwa warstwy są nadawane automatycznie, ale można je zmienić. Kolor warstwy można zmienić we właściwościach wyświetlania, które można otworzyć za pomocą przycisku Właściwości wyświetlania .

Wybrane warstwy można kopiować za pomocą przycisku Kopiuj i usuwać za pomocą przycisku Usuń . Można usuwać tylko warstwy, które nie zawierają prętów.

Informacje

W oknie Nawigatora można wyświetlać i ukrywać warstwy.

Materiał

Na liście materiałów, które zostały już utworzone, można wybrać materiał, z którego ma zostać wykonane zbrojenie podłużne lub edytować i zdefiniować nowy. Dozwolone są tylko materiały typu 'zbrojenie'.

Punkt nr

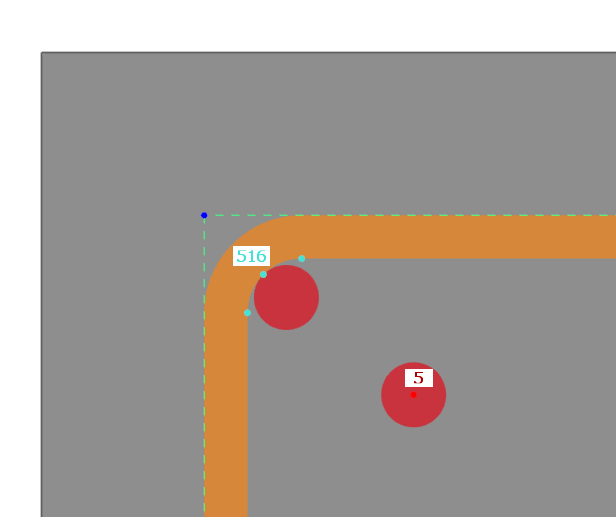

Typ definicji ' Pojedynczy | Punkt ' wymaga wybrania tylko jednego punktu. Pręt znajduje się w punktach zaczepienia zbrojenia na zewnętrznym konturze strzemienia oraz we wszystkich pozostałych punktach jego środka ciężkości.

Pozostałe typy definicji wymagają podania dwóch punktów. Pręty są umieszczane w ich środku ciężkości na linii łączącej oba punkty. Odległość L między punktami jest obliczana automatycznie. Za pomocą 'odniesienia' można określić, czy długość odnosi się do rzeczywistej długości L między punktami, czy do rzutu w jednym z globalnych kierunków Y, Z.

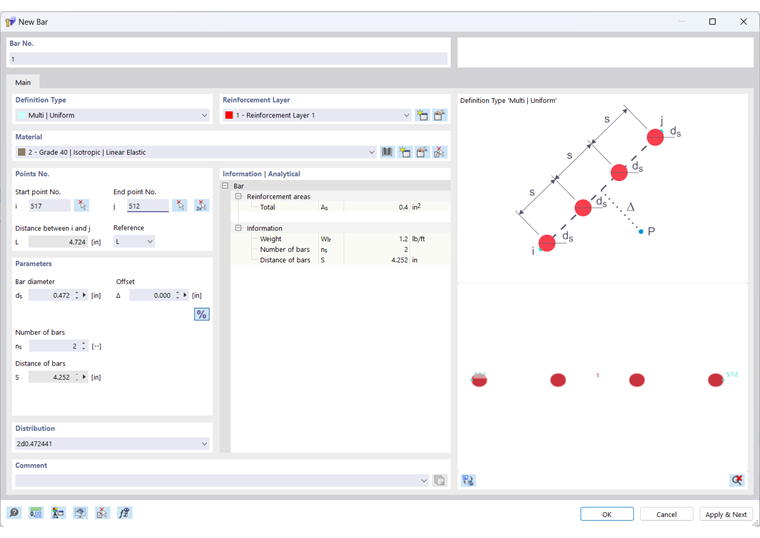

Parametry

Zdefiniuj średnicę pręta ds zbrojenia podłużnego.

Można również zdefiniować odsunięcie prętów. Aby odsunąć pręt w innym kierunku, należy określić wartości ujemne.

Jako typy definicji wprowadzić ' Wiele | Parzyste 'lub' Wielokrotne | Zmienna ' liczba ns prętów.

Rozstaw prętów S staje się wielokrotny w przypadku typu definicji ' | Równie ', obliczone na podstawie odległości L między punktem początkowym i i końcowym j oraz liczby ns prętów.

Dla definicji typu ' Wielokrotność | W zmiennej ' można opcjonalnie określić odległości Si i Sn lub Sj i Sn. Odległość Sj lub Si jest następnie obliczana na podstawie liczby ns prętów i zdefiniowanych odległości Si i Sn lub Sj i Sn. Si oznacza odległość pierwszego pręta od punktu początkowego i, Sj odległość ostatniego pręta od punktu końcowego j, a Sn odległość między prętami.

Dla definicji typ ' Pojedynczy | Pomiędzy dwoma punktami ' można wprowadzić odległość Xik do punktu początkowego i lub odległość Xjk do punktu końcowego j bezpośrednio w polach tekstowych. Alternatywnie można wybrać odległość w oknie roboczym za pomocą przycisku Wybierz Indywidualnie w oknie roboczym. Za pomocą przycisku Względne/bezwzględne dane wejściowe można przełączać między względnym i bezwzględnym wprowadzaniem odległości. Przycisk Odwrócić

Rozkład

Rozkład wynika ze zdefiniowanych parametrów pręta. Można je jednak również wprowadzić bezpośrednio w polu rozwijanym. Parametry są następnie odpowiednio dostosowywane. Poniższa tabela przedstawia składnię, której należy przestrzegać w zależności od typu definicji. Dla definicji typ ' Pojedynczy | Można wprowadzić odległość między dwoma punktami ' względnie lub bezwzględnie. W przypadku danych bezwzględnych należy po prostu pominąć znak procentu.

Typ definicji Składnia Przykład
Wiele
  1. Równomiernie
[ns ] d [ds ]
  1. [Δ]
4d15 | 50
Wiele
  1. Zmienny
[Si ] [ns ] d [ds ]/[Sn ]
  1. [Δ] [ns ] d [ds ]/[Sn ] [Sj ]
  1. [Δ]
50 2d15/100
  1. 50 2d15/100 50
  1. 50
Pojedynczy
  1. Między dwoma punktami
[Xi - k ]% d [ds ]
  1. [Δ] d [ds ] [Xj - k ]%
  1. [Δ]
20% d15
  1. 50 d15 80%
  1. 50
Pojedynczy
  1. Punkt
d [ds ] d15

Informacje | Analityczne

Ta sekcja zawiera przegląd ważnych właściwości, takich jak powierzchnia zbrojenia, ciężar, liczba i rozstaw prętów.
