warstwy tła

Plik DXF można wykorzystać jako warstwę tła do wprowadzania obiektów. W przeciwieństwie do importu DXF, w którym cały model jest konwertowany na punkty i linie, a następnie importowany, warstwy tła stanowią przezroczysty arkusz do modelowania.

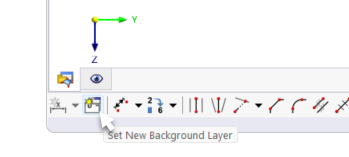

Można użyć funkcji Nowa warstwa tła nową warstwę tła można zdefiniować również na pasku narzędzi CAD.

Informacje

Aby użyć warstwy tła, należy ustawić ją na Aktywna.

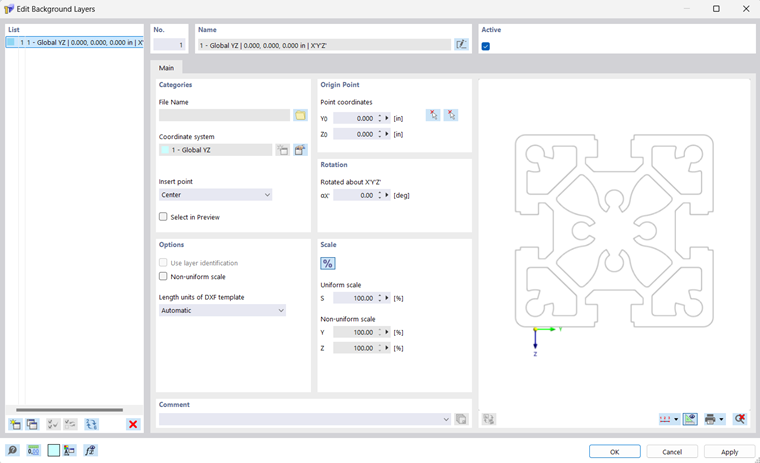

Kategorie

Warstwa tła musi mieć format .dxf. W tym celu należy ustawić 'Nazwę pliku' za pomocą przycisku Otworzyć plik plik w oknie dialogowym Windows.

'Punkt wstawienia' określa położenie, które zostanie umieszczone na "obwiedni" warstwy tła w punkcie początkowym. Na liście dostępne są różne opcje:

Informacje

W przypadku zaznaczenia pola wyboru 'Wybrać w podglądzie' można graficznie zdefiniować punkt wstawiania: W tym celu należy kliknąć prawy przycisk #w sekcji 'Punkt początkowy'.imageorigin@

Punkt początkowy

wprowadzania#insert-point warstwy tła jest umieszczany w modelu w 'Punkcie początkowym'. W tym celu należy wprowadzić współrzędne tego punktu lub zdefiniować go za pomocą przycisku po lewej stronie Wybierz Indywidualnie Graficznie w oknie roboczym lub za pomocą przycisku po prawej stronie Wybierz Indywidualnie w obszarze podglądu.

Opcje

Aby użyć 'Nierównomiernej skali' do skalowania warstwy w kierunkach przestrzennych, należy zaznaczyć to pole wyboru. Tym samym odpowiednie pola wprowadzania w sekcji 'Skala' stają się dostępne.

Aby importować tylko niektóre warstwy, należy najpierw aktywować pole wyboru 'Import z wybranych warstw'. Następnie w zakładce 'Warstwa' należy wybrać odpowiednie warstwy.

Jeżeli 'Jednostki długości szablonu DXF' mają być przejęte z pliku DXF nie automatycznie, można wybrać odpowiednią jednostkę z listy.

Skalowanie

W tej sekcji okna dialogowego można skalować rozmiar warstwy tła; na przykład w celu skompensowania niespójności w jednostkach. Normalnym przypadkiem jest 'Równomierna skala' Δ z regularnym skalowaniem we wszystkich kierunkach. W przypadku skali nierównomiernej należy aktywować odpowiednie pole wyboru w sekcji 'Opcje'.

Użyj Względne/bezwzględne dane wejściowe można przełączać między danymi wejściowymi względnymi i bezwzględnymi.

Korzystanie z warstwy tła

Jeżeli warstwa tła jest ustawiona jako Aktywna , zostaje wyróżniona kolorem szarym. Teraz można umieszczać punkty, linie, elementy i części w punktach przecięcia linii warstwy.
