Puede utilizar un archivo DXF como capa de fondo para introducir objetos. En comparación con la importación de DXF, donde el modelo completo se convierte en puntos y líneas y luego se importa, las capas de fondo representan una especie de hoja transparente para un modelado específico.
Puede usar el

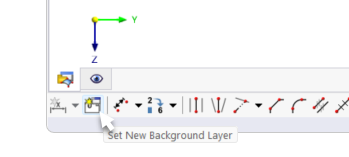

también puede definir una nueva capa de fondo en la barra de herramientas de CAD.
Categorías

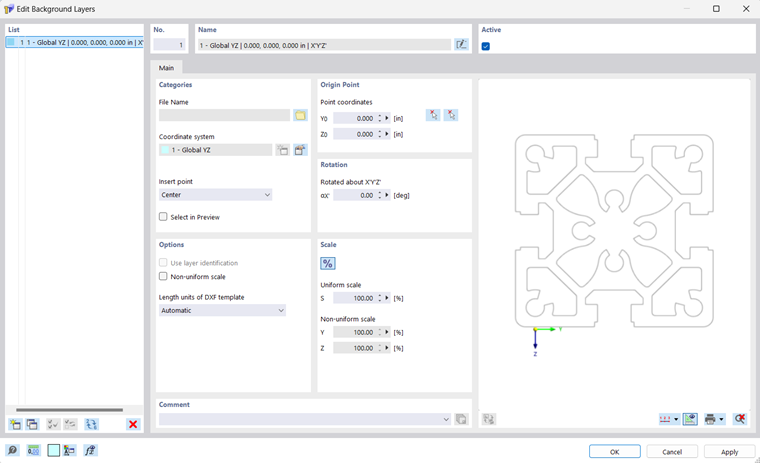

La capa de fondo debe estar en formato .dxf. Establezca el 'Nombre de archivo' haciendo clic en el botón
seleccione el archivo en el cuadro de diálogo de Windows.
El 'Punto de inserción' determina la posición que se localiza en la 'envolvente' de la capa de fondo en el Punto de partida. Varias opciones se encuentran disponibles para su selección en la lista:
Información
Si marca la casilla 'Seleccionar en vista previa', puede definir el punto de inserción gráficamente: Para hacer esto, haga clic en el botón derecho #en la sección 'Punto de origen'.imageorigin@
Punto de partida
El Punto de inserción de la capa de fondo se coloca en el modelo en el 'Punto de partida'. Introduzca las coordenadas de este punto o defínalo usando el botón a la izquierda
Gráficamente en la ventana de trabajo o usando el botón a la derecha
en el área de vista previa.
Opciones
Si desea utilizar una 'Escala no uniforme' para modificar la escala de la capa en las direcciones espaciales, active la casilla. Por tanto, los campos de entrada correspondientes en la sección de diálogo 'Escala' se vuelven accesibles.
Si desea importar solo desde algunas capas, primero active la casilla 'Importar de las capas seleccionadas'. Luego, seleccione las capas correspondientes en la pestaña 'Capa'.
Si las 'Unidades de longitud de la plantilla DXF' no se van a adoptar automáticamente del archivo DXF, puede seleccionar la unidad apropiada de la lista.
Escala
En esta sección de diálogo, puede modificar el tamaño de escala de la capa de fondo; por ejemplo, para compensar inconsistencias en unidades. El caso normal es una 'Escala uniforme' Δ con una modificación de escala regular en todas las direcciones. Para una escala no uniforme, active la casilla correspondiente en la sección de diálogo 'Opciones'.
Usar el
puede cambiar entre entradas relativas y absolutas.
Uso de una capa de fondo
Si la capa de fondo está configurada como Activa, se resalta en gris. Ahora, puede colocar puntos, líneas, elementos y partes en los puntos de intersección de las líneas de capa.
