Girar

Seleccione los objetos del modelo que desee girar. Luego haga clic en el botón (ver imagen ModelingTools ). En el cuadro de diálogo 'Girar', especifique si los objetos se van a copiar al girarlos y defina los parámetros.

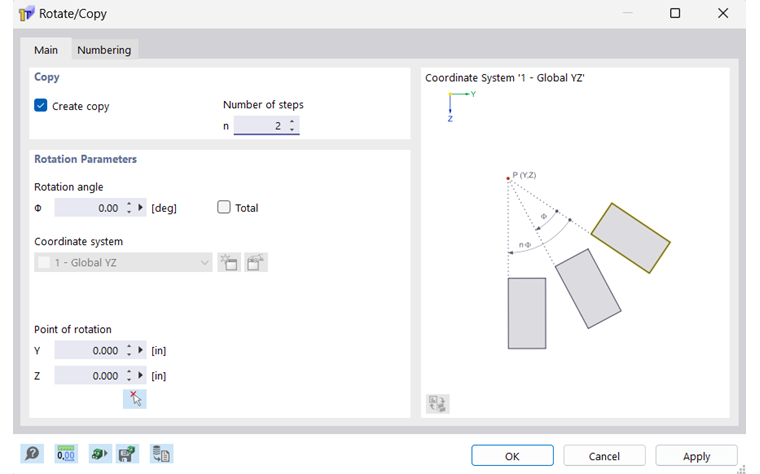

Diálogo "Rotar/Copiar"

Datos básicos

La pestaña Datos principales gestiona los parámetros básicos para el giro de objetos.

Copiar

Si no se ha marcado la casilla 'Crear copia', se girarán los objetos seleccionados. Si desea crear una o más copias, marque la casilla. Luego, introduzca el 'Número de pasos' que describe la cantidad de copias.

Parámetros de giro

Introduzca el 'Ángulo de giro' Φ. El ángulo se refiere a un sistema de coordenadas orientado en sentido horario. Al crear varias copias, la casilla 'Total' controla si el ángulo se aplica entre las copias individuales o entre el original y la última copia.

Puede definir el 'punto de giro' utilizando las coordenadas o gráficamente con el botón .

Numeración y opciones

La pestaña Numeración solo se muestra al copiar. Aquí puede influir en la numeración de los nuevos objetos.

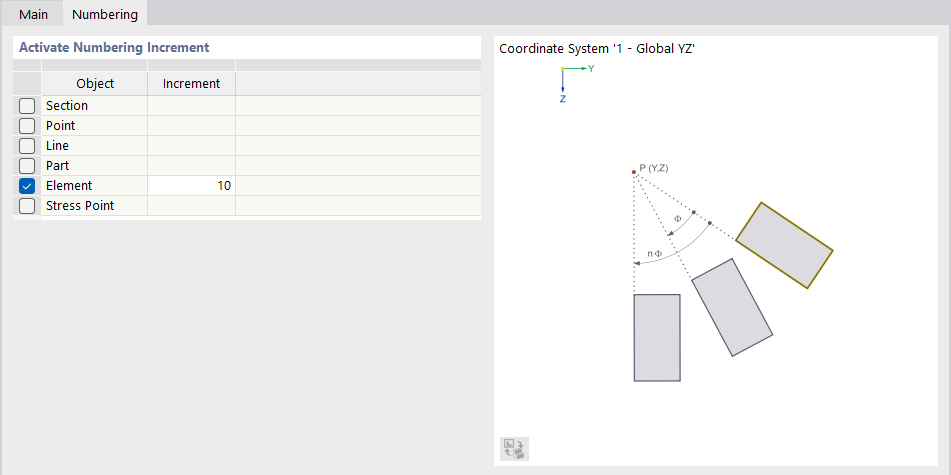

Ajustar numeración

Las funciones de esta pestaña se describen en el capítulo MovingandCopying .
