Las aberturas se pueden usar para crear cortes en partes.
líneas de contorno
Para introducir aberturas, puede utilizar cualquier 'Línea de contorno'. Las líneas deben formar una cadena poligonal cerrada. También se admiten aberturas en el borde de una pieza.
También puede colocar aberturas gráficamente directamente en las partes. Utilice el botón de lista en la barra de herramientas para acceder a varias formas de aberturas.
Puede definir la abertura gráficamente dibujando un rectángulo, círculo, etc. Si selecciona su ' límite ', RSECTION reconoce automáticamente la abertura tan pronto como se haya determinado un número suficiente de líneas de contorno.
Una vez definidos los contornos, se crea el hueco y se incorpora a la pieza.

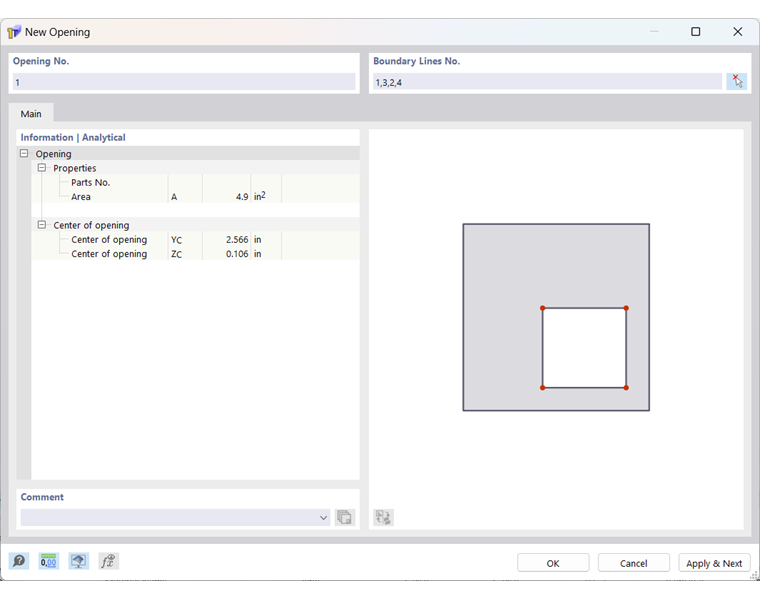

Información | Analítica
Esta sección del diálogo proporciona una vista general de las propiedades importantes de la abertura, como son el área y la posición central.
