Las secciones normalizadas están disponibles en una biblioteca para introducir secciones.
Lista
La "Lista" gestiona todas las secciones del modelo. En la tabla Liste von Objekttypen describe los botones que puede usar para crear, copiar o eliminar objetos de una lista.
Nombre
El nombre de la sección' se especifica automáticamente mediante los parámetros de la sección. Sin embargo, también puede introducir una descripción en este cuadro de texto y usarla para buscar la sección en la biblioteca. Si la descripción coincide con una entrada en la biblioteca, RSECTION importa las propiedades de la sección almacenadas. Para seleccionar la sección de la biblioteca, haga clic en el botón
al final de la línea de entrada. La transferencia de secciones se describe en el capítulo Biblioteca de secciones.

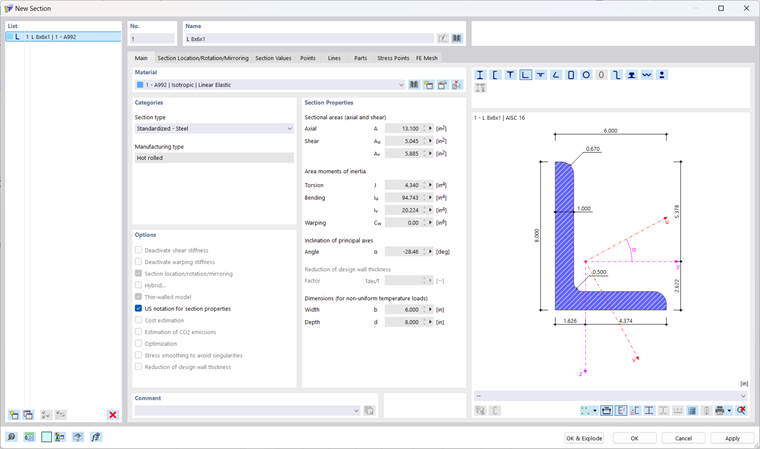

Datos básicos
La pestaña Datos principales gestiona los parámetros básicos de la sección.
Material
A cada sección se le debe asignar un material. Puede seleccionarlo de la lista de materiales ya definidos. Los botones junto al cuadro de texto de entrada le permiten seleccionar un material de la biblioteca o definir uno nuevo (consulte el capítulo Materiales).

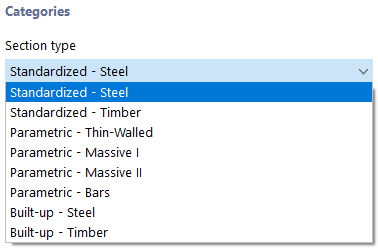

tipo de sección
Para las secciones de la biblioteca, el "tipo de sección" se preestablece según las clasificaciones habituales allí (consulte el capítulo Biblioteca de secciones).
Tipo de fabricación
El método de producción de la sección se muestra para las secciones de la biblioteca.
Áreas de las secciones
Las áreas de la sección se subdividen en el área total "Axial A" y las áreas para el "Cortante Ay " y el "Cortante Az ". El área a cortante Ay está relacionada con el momento de inercia Iz, por lo tanto el área a cortante Az con Iy.
Para secciones asimétricas, las áreas a cortante se muestran alrededor de los ejes principales u y v de la sección.
Momentos de inercia
Los momentos de inercia definen la rigidez de la sección respecto a la carga causada por los momentos: el módulo de torsión IT describe la rigidez frente al giro respecto al eje longitudinal. Los segundos momentos del área Iy e Iz describen las rigideces frente a flexión respecto al eje y local y al eje z local. El eje y se considera el eje "fuerte". El momento de alabeo de la superficie Iω se utiliza para describir la resistencia al alabeo.
Para secciones asimétricas, los momentos de inercia se visualizan alrededor de los ejes principales u y v de la sección. Los ejes de la sección locales se muestran en el gráfico de la sección.
Inclinación de los ejes principales
La inclinación de los ejes principales describe la posición de los ejes principales en relación con el sistema de ejes principales estándar de secciones simétricas. Para secciones asimétricas, este es el ángulo α entre el eje y y el eje u (positivo en el sentido de las agujas del reloj). Los ejes principales se llaman eje y y eje z para secciones simétricas, así como eje u y eje v para secciones asimétricas (consulte la imagen Propiedades y ejes de la sección).
La inclinación de los ejes principales se determina según la siguiente ecuación:
α |
Hauptachsenwinkel |
Iyz |
Biaxiales Flächenträgheitsmoment |
Iz |
Trägheitsmoment um die z-Achse |
Iy |
Trägheitsmoment um die y-Achse |
Dimensiones (para cargas de temperatura no uniformes)
Las dimensiones relativas a la anchura b y a la altura h de la sección son necesarias para el cálculo de las cargas de temperatura.
Notación de EE.UU. para las propiedades de la sección
Active esta casilla de verificación para mostrar los símbolos de las propiedades de la sección según la convención de Estados Unidos.

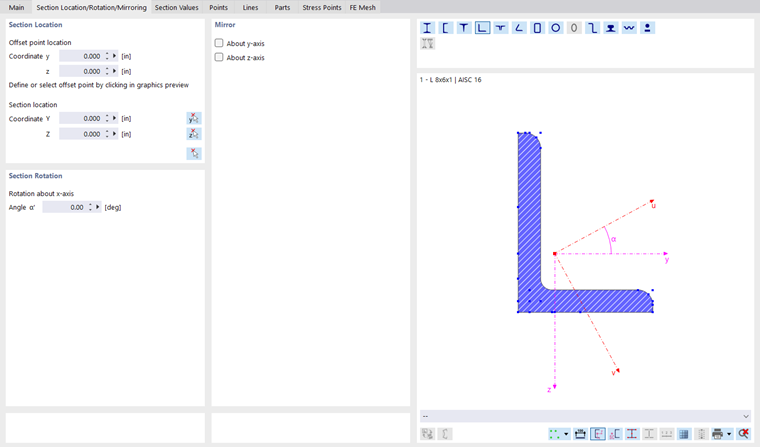

Posición de la sección/Giro/Simetría
En esta pestaña, puede definir la posición y el ángulo de giro de la sección. Para secciones asimétricas, esta pestaña también ofrece opciones para 'Simetría' de la sección.
Ubicación del punto de desfase
El punto de desviación de la sección se usa como punto de referencia para colocar la sección. Este punto se resalta en rojo en el gráfico de la sección. Las coordenadas y y z se refieren al centro de gravedad de la sección.
Puede introducir el punto de referencia directamente en los cuadros de texto o definirlo haciendo clic en uno de los puntos azules en el gráfico de la sección.
Posición de la sección
Puede introducir el punto de inserción de la sección en los cuadros de texto directamente o utilizando el
en la ventana de trabajo. La sección se coloca en el punto de desviación definido en el punto de inserción.
Giro respecto al eje x
Puede girar la sección respecto a un ángulo α de libre elección.
Simetría
Puede aplicar simetría a secciones asimétricas. Para ello, seleccione la casilla de verificación correspondiente.

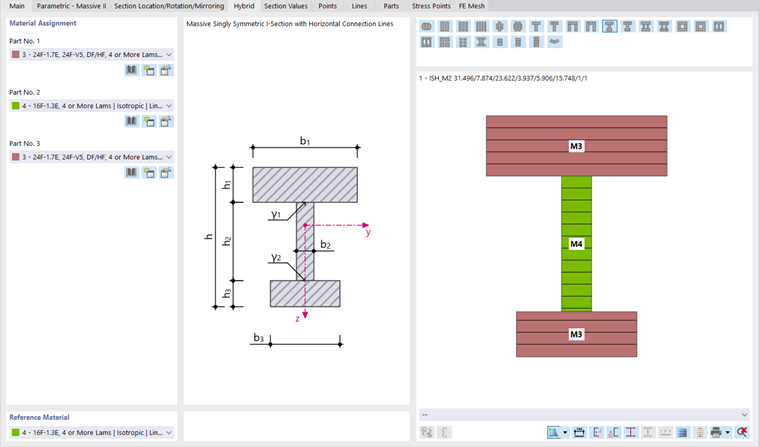

Híbrida
Puede asignar diferentes materiales a partes de secciones de secciones de tipo "Paramétrica – Maciza II".

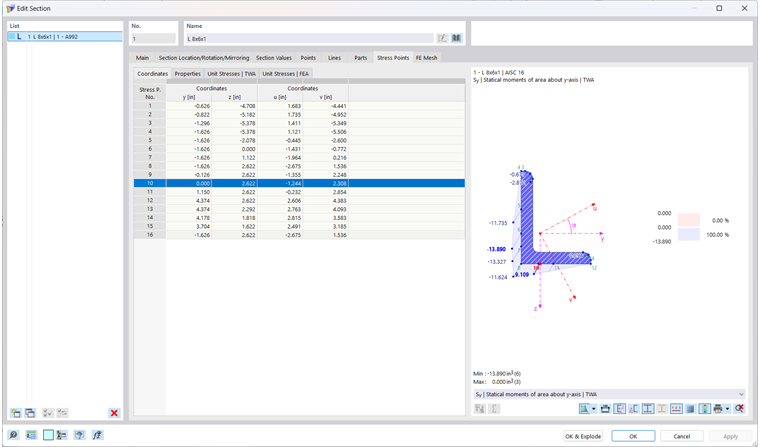

Puntos de tensión
Se requieren puntos de tensión para determinar las tensiones que actúan en la sección. Todas las secciones de la biblioteca disponen de puntos de tensión en las posiciones de la sección relevantes para el cálculo.
La pestaña Puntos de tensión consta de hasta cuatro subpestañas que contienen las coordenadas de los puntos de tensión, momentos estáticos y coordenadas de alabeo con los espesores correspondientes (solo para secciones de pared delgada), así como las tensiones unitarias calculadas con el de paredes delgadas (solo para secciones de paredes delgadas) y tensiones unitarias calculadas con el método de los elementos finitos.
Puede comprobar los momentos estáticos y las curvas de tensiones en el gráfico de la sección: Haga clic en la columna del valor o seleccione el tipo en la lista debajo del gráfico.
Convertir a la geometría normal
Esta función disuelve la sección en sus objetos individuales tales como puntos, líneas, elementos, partes, etc. Luego, puede editar los objetos individuales.
