Le sezioni normalizzate sono disponibili in una libreria per l'inserimento delle sezioni trasversali.

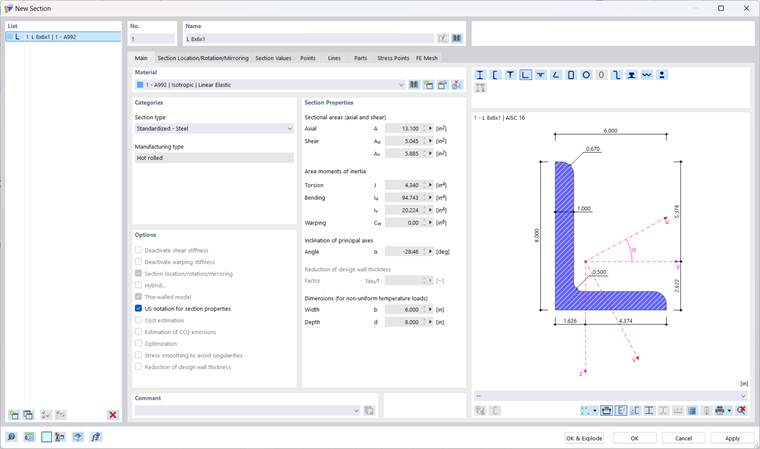

Elenco

L'"Elenco" gestisce tutte le sezioni trasversali del modello. Nella tabella Liste von Objekttypen descrive i pulsanti che è possibile utilizzare per creare, copiare o eliminare oggetti di un elenco.

Nome

Il nome della sezione trasversale's è specificato automaticamente dai parametri della sezione trasversale. Tuttavia, è anche possibile inserire una descrizione in questa casella di testo e utilizzarla per cercare la sezione trasversale nella libreria. Se la descrizione corrisponde a una voce nella libreria, RSECTION importa le proprietà della sezione trasversale memorizzate. Per selezionare la sezione trasversale dalla libreria, fare clic su libreria pulsante alla fine della linea di input. Il trasferimento delle sezioni trasversali è descritto nel capitolo Libreria delle sezioni trasversali.

Informazione

Se si inserisce una descrizione comune nella casella di testo, ad esempio "ipe 240", apparirà una casella di riepilogo per questo tipo di sezione, ordinata secondo varie norme.

Principale

La scheda Principale gestisce i parametri di base della sezione.

Materiale

È necessario assegnare un materiale a ciascuna sezione trasversale. È possibile selezionarlo dall'elenco dei materiali già definiti. I pulsanti accanto alla casella di testo di input consentono di selezionare un materiale dalla libreria o di definirne uno nuovo (vedere il capitolo Materiali).

tipo di sezione trasversale

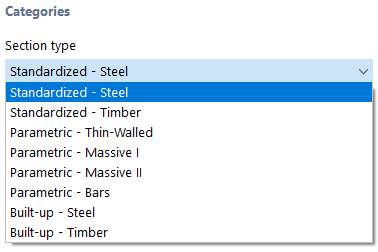

Per le sezioni trasversali dalla libreria, il "tipo di sezione trasversale" è preimpostato secondo le solite classificazioni (vedi il capitolo delle sezioni trasversali 003085).

Tipo di fabbricazione

Il metodo di produzione di una sezione trasversale viene visualizzato per le sezioni trasversali dalla libreria.

Aree della sezione

Le aree della sezione trasversale sono suddivise nell'area totale "Assiale A" e nelle aree per "Taglio Ay " e "Taglio Az ". L'area di taglio Ay è correlata al momento di inerzia Iz ; l'area di taglio Az è relativa a Iy di conseguenza.

Per le sezioni trasversali asimmetriche, le aree di taglio sono visualizzate intorno agli assi principali u e v della sezione trasversale.

Momenti di inerzia

I secondi momenti dell'area definiscono la rigidezza della sezione per quanto riguarda il carico per momenti: La costante torsionale IT descrive la rigidezza contro rotazione attorno all'asse longitudinale. I secondi momenti di area Iy e Iz descrivono le rigidezze contro la flessione intorno agli assi locali y e z. L'asse y è considerato l'asse "maggiore". Il momento di inerzia di ingobbamento Iω è utilizzato per descrivere la resistenza all'ingobbamento.

Per le sezioni trasversali asimmetriche, i secondi momenti dell'area sono visualizzati attorno agli assi principali u e v della sezione trasversale. Gli assi della sezione locale sono mostrati nel grafico della sezione trasversale.

Inclinazione degli assi principali

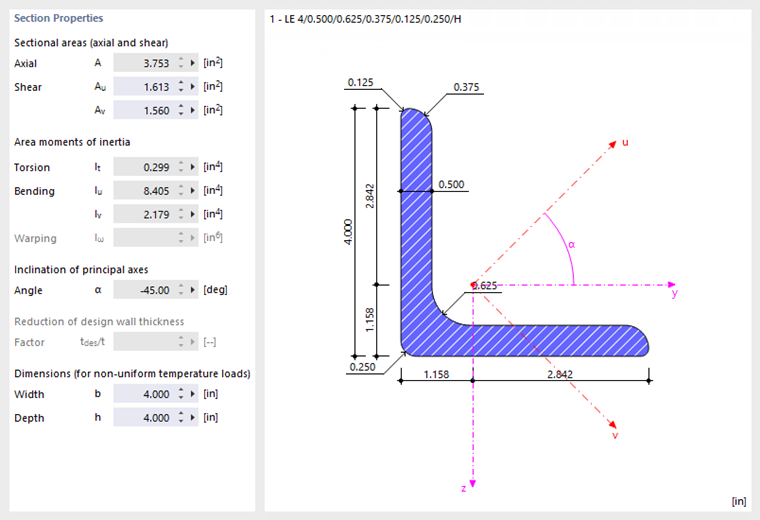

L'inclinazione degli assi principali descrive la posizione degli assi principali in relazione al sistema di assi principali standard di sezioni trasversali simmetriche. Per le sezioni trasversali asimmetriche, questo è l'angolo α tra l'asse y e l'asse u (in senso orario positivo). Gli assi principali sono chiamati y e z per le sezioni trasversali simmetriche e u e v per le sezioni trasversali asimmetriche (vedi l'immagine Proprietà della sezione e assi).

L'inclinazione dell'asse principale è determinata secondo la seguente equazione:

Dimensioni (per carichi termici non uniformi)

Le dimensioni relative alla larghezza b e alla profondità h della sezione trasversale sono necessarie per il calcolo dei carichi di temperatura.

Informazione

La scheda Valori della sezione elenca ulteriori parametri della sezione trasversale.

Ortografia statunitense per le proprietà della sezione

Attivare questa casella di controllo per visualizzare i simboli delle proprietà della sezione trasversale secondo la convenzione USA.

Posizione della sezione/Rotazione/Specchia

In questa scheda, è possibile definire la posizione e l'angolo di rotazione della sezione trasversale. Per le sezioni trasversali asimmetriche, questa scheda fornisce anche le opzioni per "speculare" la sezione trasversale.

Posizione punto offset

Il punto di offset della sezione trasversale viene utilizzato come punto di riferimento per posizionare la sezione trasversale. Questo punto è evidenziato in rosso nel grafico della sezione trasversale. Le coordinate y e z si riferiscono al baricentro della sezione.
È possibile inserire il punto di riferimento direttamente nelle caselle di testo o definirlo facendo clic su uno dei punti blu nel grafico della sezione trasversale.

Posizione sezione

È possibile inserire il punto di inserimento della sezione trasversale nelle caselle di testo direttamente o utilizzando Seleziona Individualmente pulsante nella finestra di lavoro. La sezione trasversale viene posizionata nel punto di offset definito nel punto di inserimento.

Rotazione intorno all'asse x

È possibile ruotare la sezione trasversale intorno ad un angolo α liberamente selezionabile.

Specchio

È possibile specchiare le sezioni trasversali asimmetriche. Per fare ciò, selezionare la casella di controllo corrispondente.

Ibrida

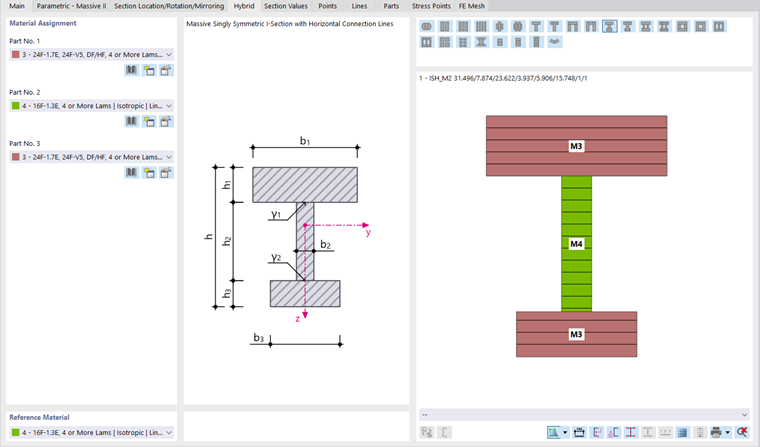

È possibile assegnare materiali diversi alle parti delle sezioni trasversali del tipo "Parametrico - Massiccio II".

Punti di tensione

I punti di tensione sono necessari per determinare le tensioni che agiscono sulla sezione trasversale. Tutte le sezioni della libreria sono dotate di punti di tensione nelle posizioni rilevanti per la progettazione della sezione trasversale.

La scheda Punti di tensione è composta da un massimo di quattro sottoschede contenenti le coordinate dei punti di tensione, i momenti statici e le coordinate di ingobbamento con gli spessori corrispondenti (solo per sezioni trasversali in parete sottile) nonché le tensioni unitarie calcolate con il -teoria delle pareti (solo per sezioni trasversali in parete sottile) e tensioni unitarie calcolate con il metodo degli elementi finiti.

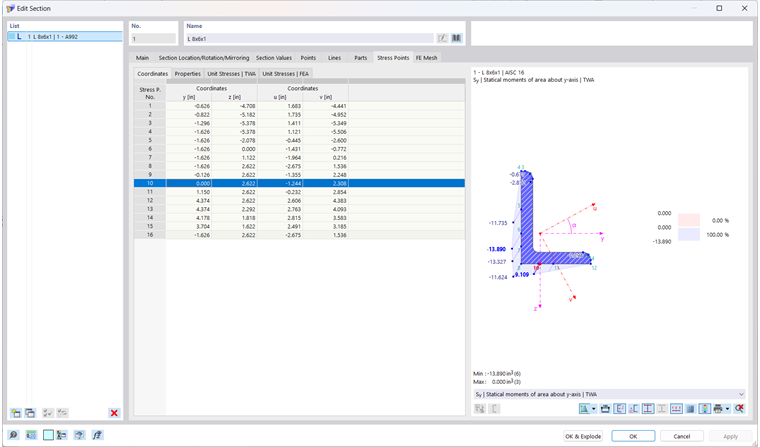

È possibile controllare la distribuzione della sezione trasversale e le curve di tensione nel grafico della sezione trasversale: Fare clic nella colonna del valore o selezionare il tipo nell'elenco sotto il grafico.

Convertire nella geometria normale

Questa funzione dissolve la sezione trasversale nei suoi singoli oggetti come punti, linee, elementi, parti e così via. Quindi, è possibile modificare i singoli oggetti.
