Il modello può essere progettato per caso di carico utilizzando diverse forze interne disponibili nelle singole posizioni x lungo un'asta.
Se sono disponibili diverse costellazioni di forze interne, è possibile utilizzarle
- individualmente in diversi casi di carico,
- su aste diverse nello stesso caso di carico, o
- in posizioni diverse x nello stesso caso di carico
sarà analizzato.
Il numero della forza interna viene assegnato automaticamente, ma può essere modificato. L'ordine è irrilevante per la numerazione. Neppure'deve essere continua; Sono consentiti spazi vuoti nella numerazione.
Caso di carico
Dall'elenco, selezionare il caso di carico per il quale si desidera definire le forze interne.
Asta nr.
Le forze interne sono gestite dall'asta. È possibile selezionare liberamente il numero dell'asta su cui agiscono le forze interne.
Forze interne relative a
Nell'elenco, selezionare se le forze interne si riferiscono agli assi principali u e v del modello, o agli assi di input y e z che giacciono paralleli agli assi globali Y e Z nel baricentro.
Posto
Inserire la posizione dell'asta in cui si verificano le forze interne definite di seguito. Non è necessario che l'immissione delle forze interne sia collegata a una posizione di costruzione specifica. È possibile immaginare diverse combinazioni di forze interne per le posizioni x per le quali viene analizzato il modello.
forze interne

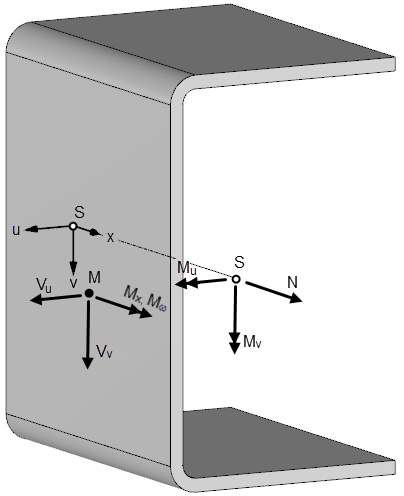

L'immagine Vorzeichenkonvention für Schnittgrößen am positiven Schnittufer mostra la convenzione dei segni per le forze interne positive in RSECTION.
forza assiale
Il programma considera le forze assiali N agenti sul baricentro S del modello.
Una forza di trazione è positiva; una forza di compressione è negativa.
Taglio
Il programma considera le forze di taglio Vy, Vz o Vu, Vv agenti sul centro di taglio M del modello.
Se sono state inserite le forze di taglio in relazione agli assi di input y e z, queste saranno automaticamente trasformate nella direzione degli assi principali u e v per il calcolo. Dopo il calcolo, le forze di taglio trasformate sono mostrate anche nella tabella 'Forze interne'.
momenti torcenti
I momenti torcenti primari Mxp e i momenti torcenti secondari Mxs sono relativi al centro di taglio M.
Somma dei momenti torcenti
La somma dei momenti torcenti Mt risulta dalla somma dei momenti torcenti primari e secondari.
momenti flettenti
Il programma considera i momenti flettentiMy,Mz oMu, Mv agenti sulbaricentro S del modello.
Se i momenti flettenti sono stati inseriti in relazione agli assi di input y e z, questi vengono automaticamente trasformati nella direzione degli assi principali u e v per il calcolo.
Bimomento
Il programma considera i bimomenti Mω come agenti sul centro di taglio M del modello.
