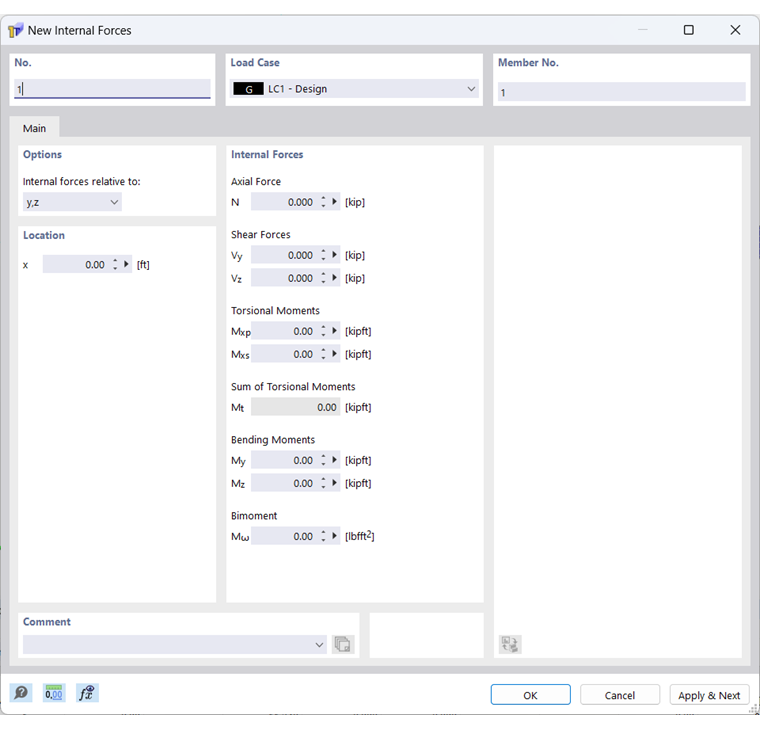

内力输入

该模型可以通过使用杆件上各个位置 x 处的多个内力按荷载工况进行计算。

Liegen unterschiedliche Schnittgrößenkonstellationen vor, so können Sie diese

  • einzeln in verschiedenen Lastfällen,
  • an verschiedenen Stäben im gleichen Lastfall oder
  • an verschiedenen Stellen x im gleichen Lastfall

untersuchen.

Die Nummer der Schnittgröße wird automatisch vergeben, kann jedoch geändert werden. 用户也可以根据需要手动赋予编号。编号的顺序不影响计算。 节点的编号可以不连续,允许产生间断。

信息

Sie können die Nummerierung der Schnittgrößen jederzeit über die Tabelle anpassen.

荷载工况

Wählen Sie aus der Liste aus, für welchen Lastfall Sie die Schnittgrößen definieren möchten.

杆件编号

Die Schnittgrößen werden stabweise verwaltet. Sie können die Nummer des Stabes frei wählen, an dem die Schnittgrößen wirken.

信息

Bei mehreren Schnittgrößenkonstellationen können Sie verschiedene Lastfälle anlegen und bemessen. Schneller ist es meist, unterschiedliche Stäbe (oder Stellen x) zu definieren und die Schnittgrößen zuzuweisen. Sie werden dann in einem einzigen Lastfall verwaltet.

内力

Wählen Sie in der Liste aus, ob sich die Schnittgrößen auf die Hauptachsen u und v des Modells oder die Eingabe-Achsen y und z beziehen, die parallel zu den globalen Achsen Y und Z im Schwerpunkt liegen.

信息

Beim Ändern des Bezugs werden die Indizes der Schnittgrößen angepasst, nicht jedoch die Werte!

位置

Geben Sie hier die Stelle des Stabes an, an der die folgend definierten Schnittgrößen auftreten. Die Schnittgrößeneingabe braucht nicht an eine konkrete Konstruktionsstelle gebunden sein. Man kann sich für die x-Stellen unterschiedliche Schnittgrößenkombinationen vorstellen, für die das Modell untersucht wird.

信息

Die Stabnummern und x-Stellen sind für den Schnittgrößenimport aus RSTAB und RFEM wichtig (siehe Kapitel Schnittgrößenimport ): Sie gewährleisten die eindeutige Zuweisung der Stabschnittgrößen.

内力

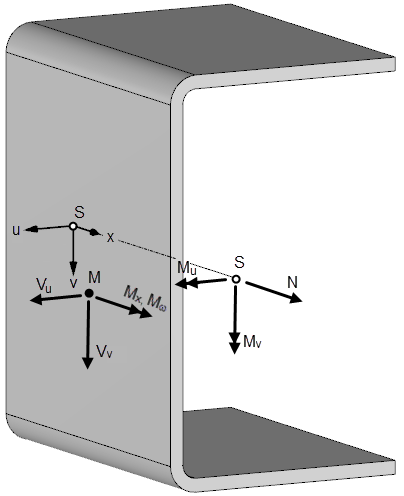

Das Bild Vorzeichenkonvention für Schnittgrößen am positiven Schnittufer zeigt die Vorzeichenregelung für positive Schnittgrößen in RSECTION.

轴力

Normalkräfte N werden programmseitig am Schwerpunkt S des Modells angreifend betrachtet.

Eine Zugkraft ist positiv, eine Druckkraft negativ einzugeben.

剪力

Querkräfte Vy, Vz bzw. Vu, Vv werden programmseitig am Schubmittelpunkt M des Modells angreifend betrachtet.

Wenn Sie die Querkräfte bezogen auf die Eingabe-Achsen y und z eingegeben haben, so werden diese für die Berechnung automatisch in Richtung der Hauptachsen u und v transformiert. In der Tabelle 'Schnittgrößen' werden nach der Berechnung auch die transformierten Querkräfte ausgewiesen.

扭矩

Die primären Torsionsmomente Mxp und sekundären Torsionsmomente Mxs sind auf den Schubmittelpunkt M bezogen.

扭矩总和

Die Summe der Torsionsmomente Mt ergibt sich aus der Addition des primären und sekundären Torsionsmomentes.

弯矩

Biegemomente My, Mz bzw. Mu, Mv werden programmseitig am Schwerpunkt S des Modells angreifend betrachtet.

Wenn Sie die Biegemomente bezogen auf die Eingabe-Achsen y und z eingegeben haben, so werden diese für die Berechnung automatisch in Richtung der Hauptachsen u und v transformiert.

双力矩

Die Bimomente Mω werden programmseitig am Schubmittelpunkt M des Modells angreifend betrachtet.
