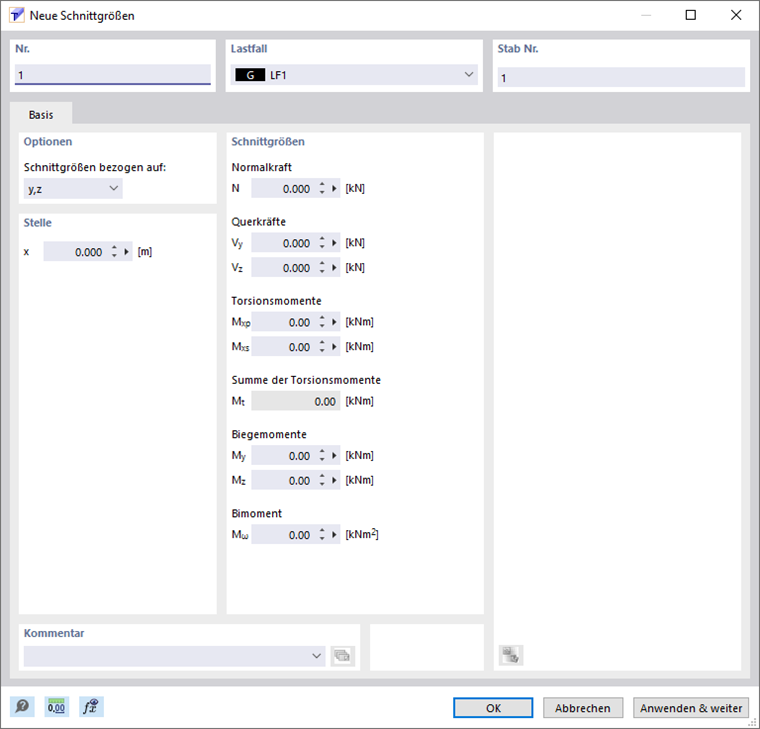

Schnittgrößeneingabe

Das Modell kann lastfallweise durch mehrere Schnittgrößen bemessen werden, die an den einzelnen Stellen x entlang des Stabes vorliegen.

Liegen unterschiedliche Schnittgrößenkonstellationen vor, so können Sie diese

  • einzeln in verschiedenen Lastfällen,
  • an verschiedenen Stäben im gleichen Lastfall oder
  • an verschiedenen Stellen x im gleichen Lastfall

untersuchen.

Die Nummer der Schnittgröße wird automatisch vergeben, kann jedoch geändert werden. Bei der Nummerierung spielt die Reihenfolge keine Rolle. Sie muss auch nicht fortlaufend sein; Lücken in der Nummerierung sind zulässig.

Info

Sie können die Nummerierung der Schnittgrößen jederzeit über die Tabelle anpassen.

Lastfall

Wählen Sie aus der Liste aus, für welchen Lastfall Sie die Schnittgrößen definieren möchten.

Stab Nr.

Die Schnittgrößen werden stabweise verwaltet. Sie können die Nummer des Stabes frei wählen, an dem die Schnittgrößen wirken.

Info

Bei mehreren Schnittgrößenkonstellationen können Sie verschiedene Lastfälle anlegen und bemessen. Schneller ist es meist, unterschiedliche Stäbe (oder Stellen x) zu definieren und die Schnittgrößen zuzuweisen. Sie werden dann in einem einzigen Lastfall verwaltet.

Schnittgrößen bezogen auf

Wählen Sie in der Liste aus, ob sich die Schnittgrößen auf die Hauptachsen u und v des Modells oder die Eingabe-Achsen y und z beziehen, die parallel zu den globalen Achsen Y und Z im Schwerpunkt liegen.

Info

Beim Ändern des Bezugs werden die Indizes der Schnittgrößen angepasst, nicht jedoch die Werte!

Stelle

Geben Sie hier die Stelle des Stabes an, an der die folgend definierten Schnittgrößen auftreten. Die Schnittgrößeneingabe braucht nicht an eine konkrete Konstruktionsstelle gebunden sein. Man kann sich für die x-Stellen unterschiedliche Schnittgrößenkombinationen vorstellen, für die das Modell untersucht wird.

Info

Die Stabnummern und x-Stellen sind für den Schnittgrößenimport aus RSTAB und RFEM wichtig (siehe Kapitel Schnittgrößenimport ): Sie gewährleisten die eindeutige Zuweisung der Stabschnittgrößen.

Schnittgrößen

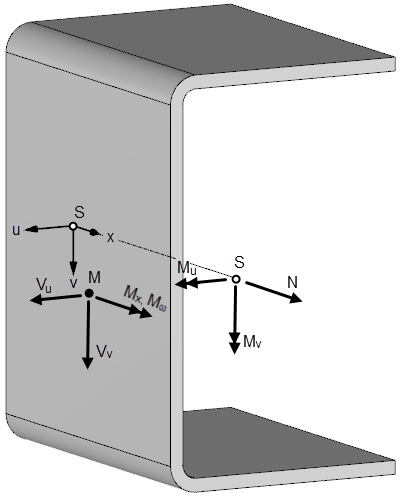

Das Bild Vorzeichenkonvention für Schnittgrößen am positiven Schnittufer zeigt die Vorzeichenregelung für positive Schnittgrößen in RSECTION.

Normalkraft

Normalkräfte N werden programmseitig am Schwerpunkt S des Modells angreifend betrachtet.

Eine Zugkraft ist positiv, eine Druckkraft negativ einzugeben.

Querkräfte

Querkräfte Vy, Vz bzw. Vu, Vv werden programmseitig am Schubmittelpunkt M des Modells angreifend betrachtet.

Wenn Sie die Querkräfte bezogen auf die Eingabe-Achsen y und z eingegeben haben, so werden diese für die Berechnung automatisch in Richtung der Hauptachsen u und v transformiert. In der Tabelle 'Schnittgrößen' werden nach der Berechnung auch die transformierten Querkräfte ausgewiesen.

Torsionsmomente

Die primären Torsionsmomente Mxp und sekundären Torsionsmomente Mxs sind auf den Schubmittelpunkt M bezogen.

Summe der Torsionsmomente

Die Summe der Torsionsmomente Mt ergibt sich aus der Addition des primären und sekundären Torsionsmomentes.

Biegemomente

Biegemomente My, Mz bzw. Mu, Mv werden programmseitig am Schwerpunkt S des Modells angreifend betrachtet.

Wenn Sie die Biegemomente bezogen auf die Eingabe-Achsen y und z eingegeben haben, so werden diese für die Berechnung automatisch in Richtung der Hauptachsen u und v transformiert.

Bimoment

Die Bimomente Mω werden programmseitig am Schubmittelpunkt M des Modells angreifend betrachtet.
