Elemente

Elemente sind für die Berechnung mit dem Nachweisverfahren 'Analyse dünnwandiger Strukturen' sowie für die Berechnung des wirksamen Querschnitts erforderlich.

Die Lage der einzelnen Elemente wird über deren Anfangs- und Endpunkte bestimmt. Für komplexe Elementtypen sind zusätzliche Zwischenpunkte erforderlich.

Elemente können nur an deren Anfangs- und Endpunkten miteinander verbunden werden. Kreuzen sich Elemente, ohne dass sie einen Punkt gemeinsam haben, liegt keine Verbindung vor.

Elemente, mit Ausnahme von Nullelementen, müssen immer in einem Teil liegen. Dieses Teil müssen Sie bei der Eingabe eines Elements über den Dialog zuvor anlegen. Bei der grafischen Eingabe von Elementen wird demgegenüber das Teil mit erzeugt. Ein Teil wird in der Berechnung mit dem Nachweisverfahren 'Analyse dünnwandiger Strukturen' sowie für die Berechnung des wirksamen Querschnitts nur berücksichtigt, wenn zumindest ein Element in diesem Teil liegt.

Die Elementnummer wird automatisch vergeben, kann jedoch geändert werden. Bei der Nummerierung spielt die Reihenfolge keine Rolle. Sie muss auch nicht fortlaufend sein; Lücken in der Nummerierung sind zulässig.

Basis

Das Register Basis verwaltet elementare Elementparameter.

Elementtyp

In der Liste stehen verschiedene Elementtypen zur Auswahl.

Einzellinie

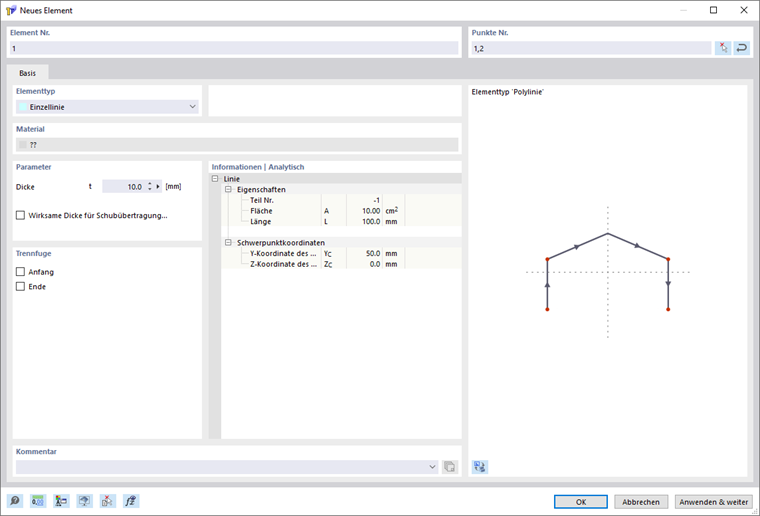

Der Dialog 'Neues Element' ist im Bild Dialog 'Neues Element' dargestellt.

Eine Einzellinie ist durch einen Anfangspunkt und einen Endpunkt definiert. Sie stellt die direkte Verbindung zwischen den beiden Punkten dar.

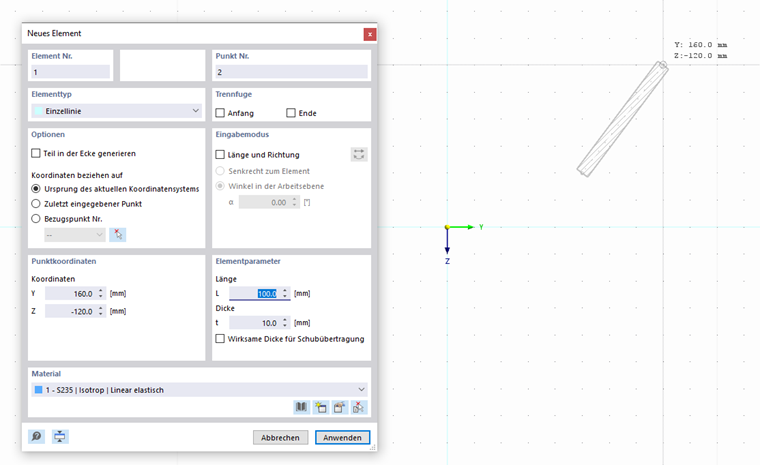

Bei der grafischen Eingabe über die Schaltfläche , können Sie bestehende Punkte, Rasterpunkte oder Fangobjekte als Definitionspunkte auswählen. Sie können die Punkte aber auch frei in der Arbeitsebene setzen.

Bogen

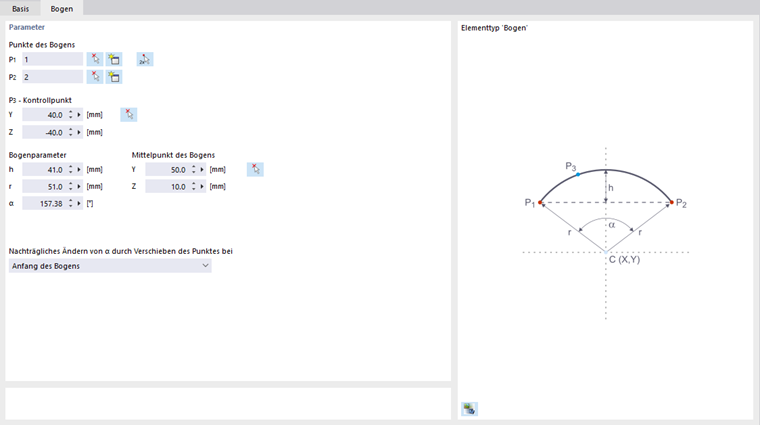

Ein Bogen wird durch drei Punkte definiert. Im Register 'Bogen' können Sie den Anfangspunkt P₁, den Endpunkt P₂ sowie den Kontrollpunkt P₃ eintragen, grafisch auswählen oder neu anlegen. Die Grafik veranschaulicht die Reihenfolge der Punkte.

Aus den drei Punkten ermittelt RSECTION die 'Bogenparameter': Stich h, Radius r, Öffnungswinkel α und Bogenmittelpunkt. Wenn Sie einen Parameter ändern, werden die Punktkoordinaten entsprechend angepasst. Beim Ändern des Öffnungswinkels können Sie anhand der Liste festlegen, welcher der drei Definitionspunkte verschoben werden soll.

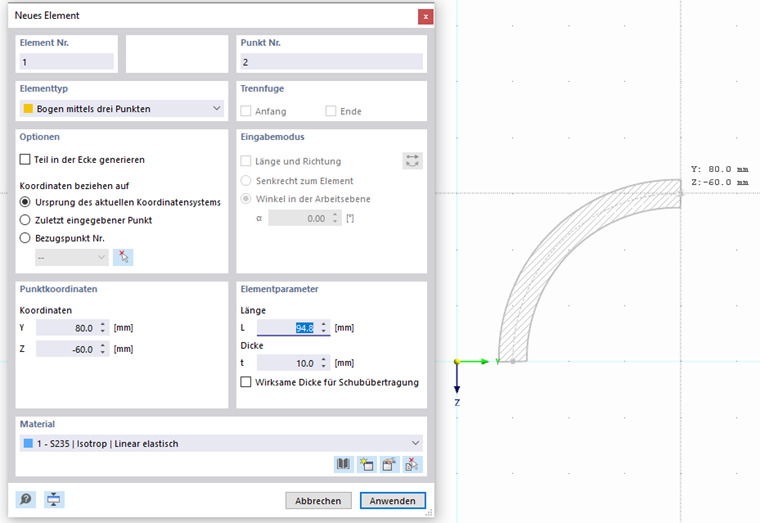

Wenn Sie den Bogen über die Schaltfläche grafisch definieren, können Sie die Punkte direkt im Arbeitsfenster wählen bzw. neu setzen.

Kreis

Ein Kreis wird durch seinen Mittelpunkt und den Radius definiert. Im Register 'Kreis' können Sie die Koordinaten des Kreismittelpunktes eintragen oder grafisch festlegen sowie den Kreisradius angeben.

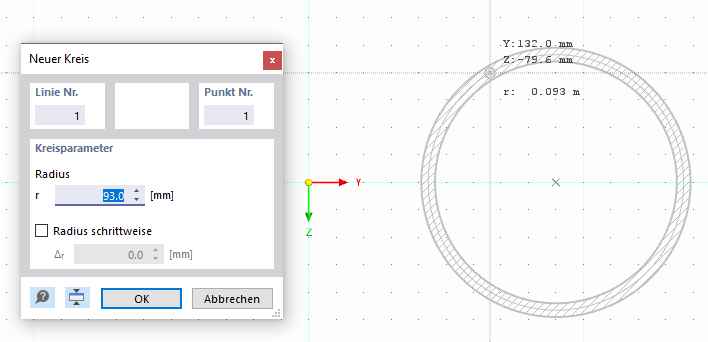

Wenn Sie den Kreis über die Schaltfläche grafisch definieren, können Sie den Mittelpunkt und Radius im Arbeitsfenster durch Anklicken der entsprechenden Punkte festlegen.

Ellipse

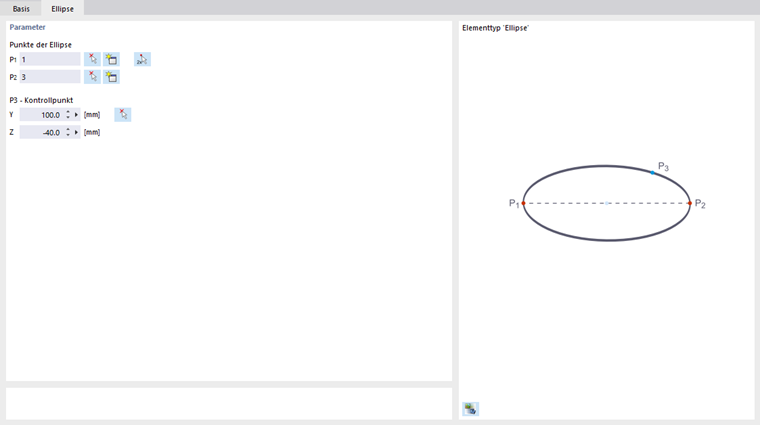

Zur Definition einer Ellipse sind drei Punkte erforderlich. Im Register 'Ellipse' können Sie die beiden Punkte P₁ und P₂ eintragen, grafisch auswählen oder neu definieren, um die Hauptachse der Ellipse festzulegen. Der Kontrollpunkt P₃ beschreibt die Länge der Nebenachse.

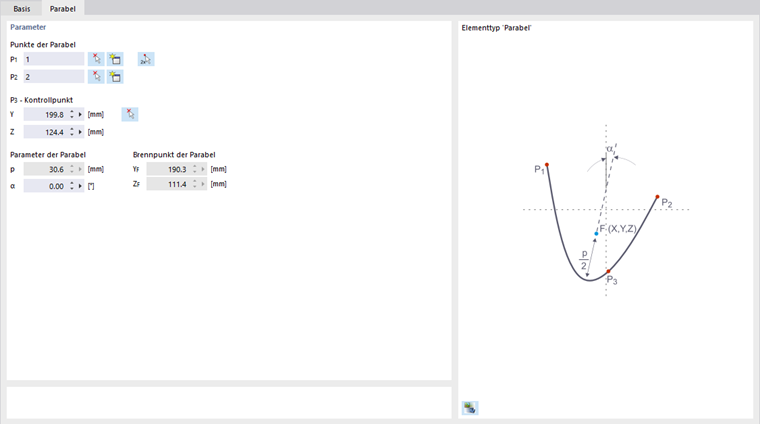

Parabel

Mit diesem Elementtyp kann eine Kegelschnittkurve erzeugt werden. Legen Sie hierzu im Dialogregister 'Parabel' die zwei Endpunkte der Parabel und den Kontrollpunkt fest. Aus diesen Angaben ermittelt RSECTION die Parabelparameter und den Brennpunkt.

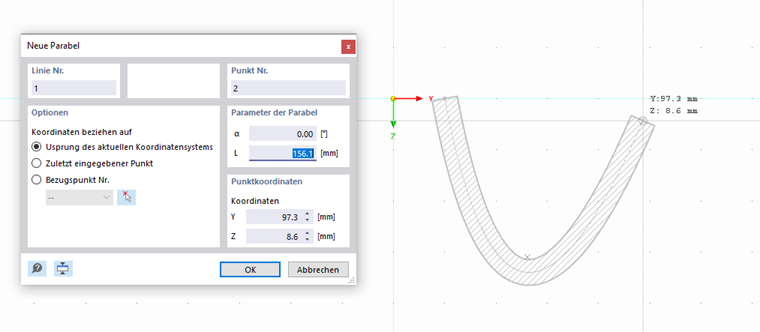

Wenn Sie die Parabel über die Schaltfläche grafisch definieren, können Sie die Punkte im Arbeitsfenster durch Anklicken festlegen oder neu definieren.

-->

NURBS

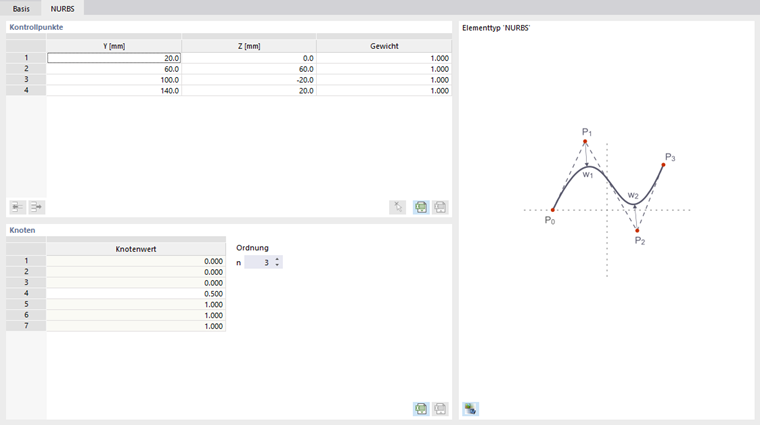

Mit NURBS-Elementen (non-uniform rational B-Splines) lassen sich beliebige Kurvenelemente modellieren.

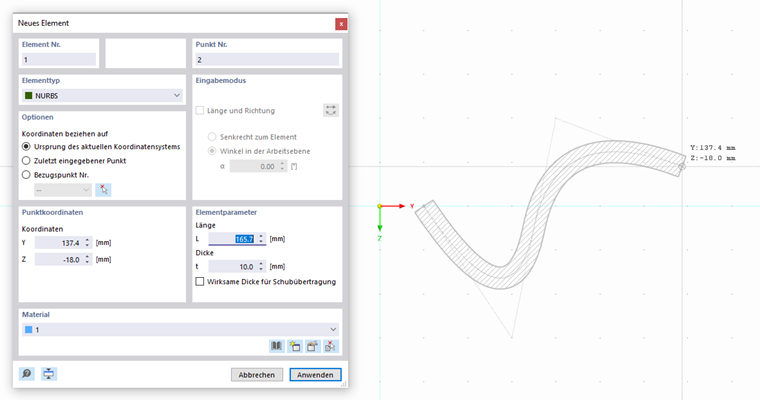

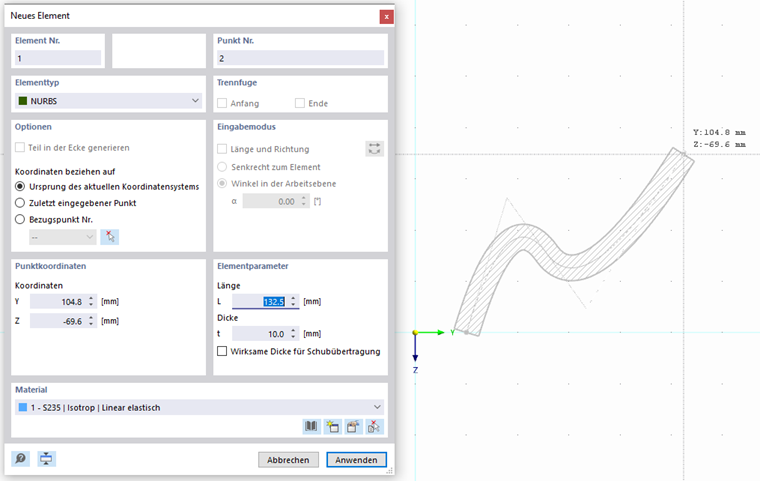

Sie können NURBS-Elemente über die Schaltfläche grafisch definieren, indem Sie die Kontrollpunkte nacheinander per Mausklick festlegen.

Material

Bei der grafischen Eingabe eines Elements können Sie ein Material in der Liste der bereits angelegten Materialien auswählen oder auch bearbeiten sowie neu definieren. Bei der Eingabe eines Elements über den Dialog wird das Material aus dem Teil übernommen.

Dicke

Die tatsächliche Dicke des Elements ist in diesem Eingabefeld zu definieren.

Wirksame Dicke für Schubübertragung

Die wirksame Dicke für Schubübertragung entspricht standardmäßig der Dicke des Elements. Wenn Sie das Kontrollfeld aktivieren, können Sie eine von der tatsächlichen Dicke abweichende Dicke für die Schubübertragung einstellen.

Informationen | Analytisch

Dieser Abschnitt bietet eine Übersicht über wichtige Eigenschaften des Elements wie Fläche und Länge.
