Tabellenfunktionen

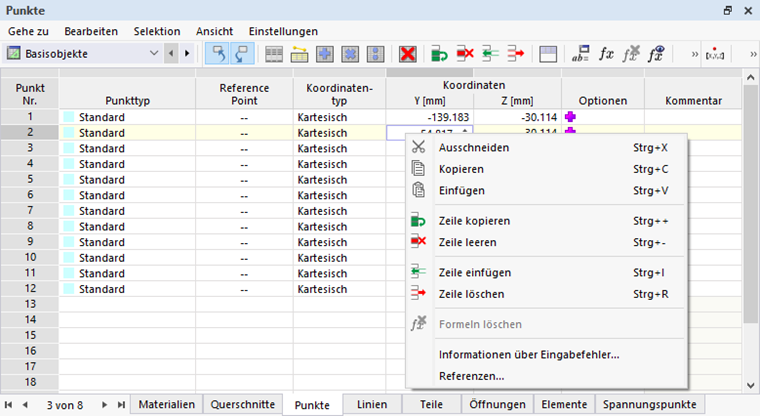

Die Tabellen bieten eine Vielzahl von Bearbeitungswerkzeugen, die die Eingabe und Auswertung in den Tabellen erleichtern. Diese Funktionen sind über die Menüs und Schaltflächen in den Tabellen sowie das Kontextmenü der Tabellenzellen zugänglich.

Tabelle bearbeiten

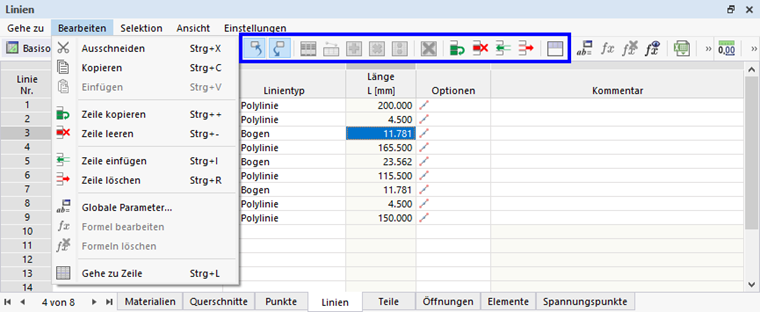

Sie können eine Tabelle mit den in Excel gebräuchlichen Möglichkeiten bearbeiten. Die wichtigsten Funktionen sind in folgender Übersicht zusammengestellt.

Funktion Shortcut Button Wirkung
Ausschneiden Strg + x Der Inhalt der Zelle wird entfernt und in der Zwischenablage gesichert.
Kopieren Strg + c Der Inhalt der Zelle wird in die Zwischenablage kopiert.
Einfügen Strg + v Der Inhalt der Zwischenablage wird in die Zelle eingefügt. Wenn der Inhalt der Zwischenablage größer ist als eine Zelle, werden die Zellen nachfolgender Spalten und Zeilen überschrieben. Vorher erscheint eine Warnung.
Zeile kopieren Strg + + Zeile kopieren Die nächste Zeile wird mit dem Inhalt der aktuellen Zeile überschrieben.
Zeile leeren Strg + - Zeile leeren Der Inhalt der Zeile wird gelöscht, die Zeile selbst bleibt erhalten.
Zeile einfügen Strg + i Zeile einfügen Eine neue, leere Zeile wird eingeschoben. Die nachfolgenden Zeilen verschieben sich nach unten.
Zeile löschen Strg + r Zeile löschen Die aktuelle Zeile wird gelöscht. Die nachfolgenden Zeilen verschieben sich nach oben.
Auswählen / Öffnen F7 Liste öffnen Objekt bearbeiten In einer Zelle wird eine Liste zur Auswahl aufgeklappt oder ein Dialog geöffnet.
Im Dialog bearbeiten Bearbeitungsdialog öffnen Es wird ein Dialog geöffnet, in dem Sie die Daten der aktuellen Zeile eingeben können.

Zellen bearbeiten

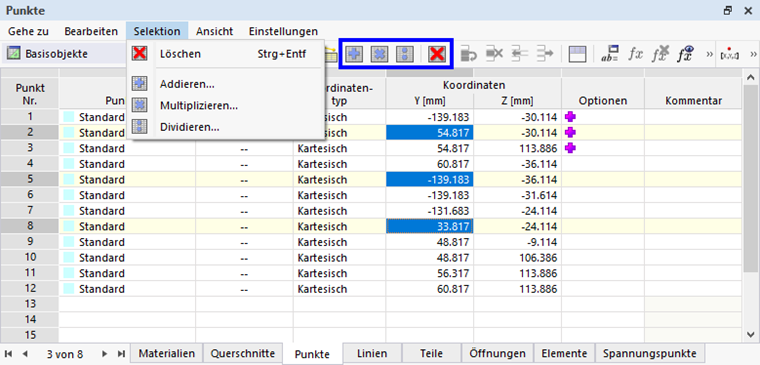

Neben den oben beschriebenen Möglichkeiten zum Bearbeiten der Tabelle stehen Funktionen zur Verfügung, mit denen Sie die Werte mehrerer Zellen anpassen können. Markieren Sie die geeigneten Zellen als 'Selektion', beispielsweise indem Sie den Mauszeiger mit gedrückter linker Maustaste über mehrere Zeilen ziehen. Der Klick auf einen Tabellenkopf markiert die ganze Spalte, der Klick auf eine Zeilennummer die ganze Zeile.

Es spielt keine Rolle, ob die Zellen leer oder mit Inhalt sind. Mit einer der im Menü 'Selektion' verfügbaren Bearbeitungsfunktionen werden die Inhalte der selektierten Zellen gemeinsam geändert. Die Funktionen sind in folgender Tabelle beschrieben. Sie stehen auch als Schaltflächen und im Kontextmenü der selektierten Zellen zur Verfügung.

Funktion Button Wirkung
Löschen Selektion löschen Alle Inhalte der markierten Zellen werden gelöscht.
Addieren Selektion addieren Zellen mit einem Zahlenwert wird ein Wert hinzugefügt oder abgezogen.
Multiplizieren Selektion multiplizieren Zellen, die Zahlenwerte aufweisen, werden mit einem Faktor multipliziert.
Dividieren Selektion dividieren Zellen, die Zahlenwerte aufweisen, werden durch einen Divisor geteilt.

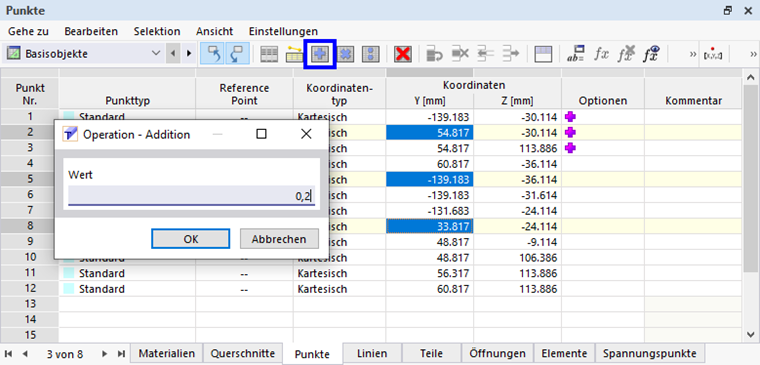

Nach dem Aufruf der Funktion erscheint der Dialog 'Operation'. Geben Sie dort den Summanden, Faktor oder Divisor an.

Tabellenansicht anpassen

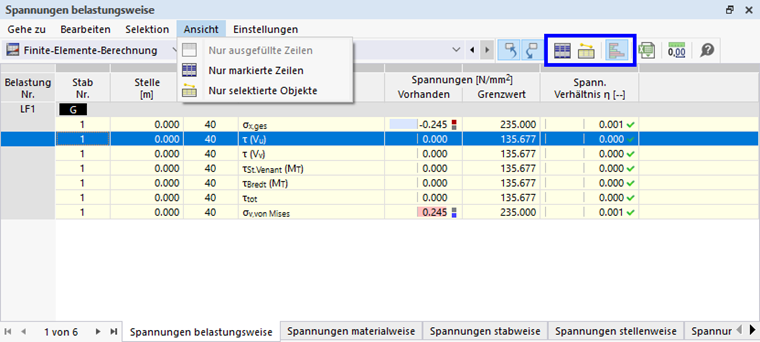

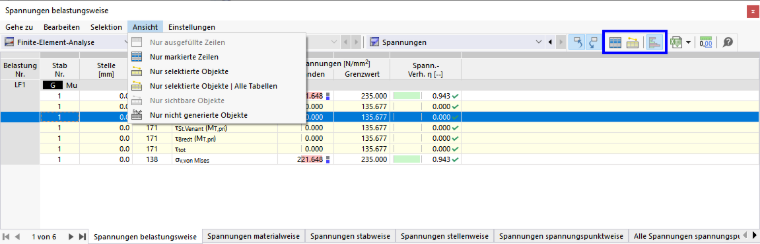

Um die Darstellung in der Tabelle anpassen, nutzen Sie die Funktionen im Tabellenmenü 'Ansicht' oder die entsprechenden Schaltflächen.

Die Funktionen sind wie folgt:

Funktion Button Wirkung
Nur ausgefüllte Zeilen Ausgefüllte Zeilen Leere Tabellenzeilen werden ausgeblendet.
Nur markierte Zeilen Markierte Zeilen Nur die selektierten Zeilen werden angezeigt.
Nur selektierte Objekte Selektierte Objekte Nur die in der Grafik selektierten Objekte werden angezeigt.
Farbige Bezugsskala anzeigen Bezugsskala In den Ergebnistabellen werden rote und blaue Balken dargestellt.

Im '''Ergebnistabellen-Manager''' können Sie festlegen, welche Ergebniszeilen und Ergebnisspalten angezeigt werden. ==== Aktueller Tabellensatz ==== Der Abschnitt links oben bietet die Möglichkeit, Tabelleneinstellungen abzuspeichern. Es sind alle verfügbaren Ergebnisse als 'Standard' voreingestellt. Um bestimmte Einstellungen für die Tabellen zu speichern, klicken Sie auf die Schaltfläche Neu . Geben Sie im Dialog 'Neuer Tabellensatz' eine Bezeichnung an. Nach OK können Sie die Einstellungen für den neuen Tabellensatz treffen. Sie stehen dann für die Auswertung in der Liste 'Aktueller Tabellensatz' zur Verfügung.
Info

Die Vorgaben des aktuellen Tabellensatzes werden per Voreinstellung auch auf das Ausdruckprotokoll angewandt.

==== Tabellen ==== Legen Sie im Verzeichnisbaum anhand der Kontrollfelder fest, welche Tabellen angezeigt werden. Wenn Sie einen Eintrag per Mausklick selektieren, können Sie im Register 'Zum Anzeigen' die Detaileinstellungen für diese Ergebnisart vornehmen. ==== Zum Anzeigen ==== Legen Sie in diesem Register fest, welche 'Zeilen' und 'Spalten' in den Tabellen angezeigt werden sollen. Es sind getrennte Vorgaben für die 'Werte' der Lastfälle und -kombinationen sowie für die 'Min/Max Ergebnisumhüllende' möglich. Letztere betrifft die Tabellenausgabe für Ergebniskombinationen und Bemessungssituationen. Dort erscheinen an jeder Stelle zwei Ergebniswerte – die minimalen und die maximalen Ergebnisse mit den zugehörigen Werten. Bei Stabschnittgrößen beispielsweise werden die Werte der Stabanfänge und Stabenden (Knotenwerte), der inneren Punkte (x-Stellen der benutzerdefinierten [[000058 Stabergebniszwischenpunkte]]) sowie die Extremwerte der Stäbe ausgewiesen. Anhand der Kontrollfelder können Sie steuern, welche Schnittgrößentypen in den Spalten dargestellt werden. Das folgende Beispiel zeigt die Filtereinstellungen für die Schnittgrößen eines Stabes. Die Knotenwerte sind in der Tabelle gelb hinterlegt, die Extremwerte jeder Schnittgröße blau und die Gesamt-Extremwerte grau. Wenn Sie das Kontrollfeld 'Gemäß Kriterien' anhaken, erscheint das Register 'Kriterien - Werte' bzw. 'Kriterien - Min/Max Ergebnisumhüllende'. Dort können Sie spezifische Vorgaben für die Ergebniswerte treffen, die in den Tabellen ausgewiesen werden (siehe Abschnitt [[#criteriaValuesTab Kriterien]]). === Kriterien === Die Register '''Kriterien - Werte''' und '''Kriterien - Min/Max Ergebnisumhüllende''' sind verfügbar, wenn Sie im Register 'Zum Anzeigen' die Kontrollfelder 'Gemäß Kriterien' angehakt haben. Sie können hier Bedingungen für die Tabellenwerte der selektierten Ergebnisart definieren. Wählen Sie in der zweiten Spalte die Verformung, Schnittgröße, Spannung oder Dehnung aus. In den nächsten beiden Spalten geben Sie dann an, welches Kriterium hierfür gelten soll. Um ein weiteres Kriterium festzulegen, wählen Sie in der letzten Spalte den Eintrag 'oder' (jedes Kriterium zählt für sich) oder 'und' (jedes Kriterium muss erfüllt sein) aus. Legen Sie dann in der neuen Zeile die nächste Bedingung fest. Das Bild oben zeigt Kriterien für die Flächen-Hauptmomente. Damit werden nur die Ergebnisse der Momente m1 ausgegeben, die nicht zwischen ±10 kNm liegen, und deren zugehörige Momente m2 sich gleichzeitig außerhalb des Bereichs von ±5 kNm befinden. -->

Tabelle exportieren

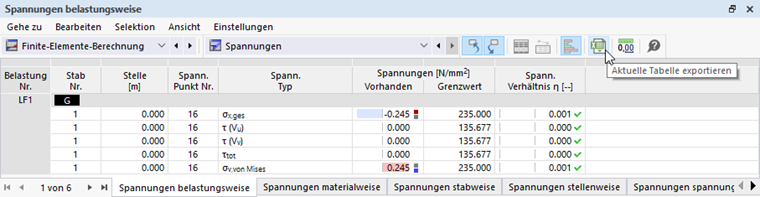

Um die aktuelle Tabelle nach MS Excel zu exportieren, klicken Sie auf die Schaltfläche Aktuelle Tabelle exportieren .

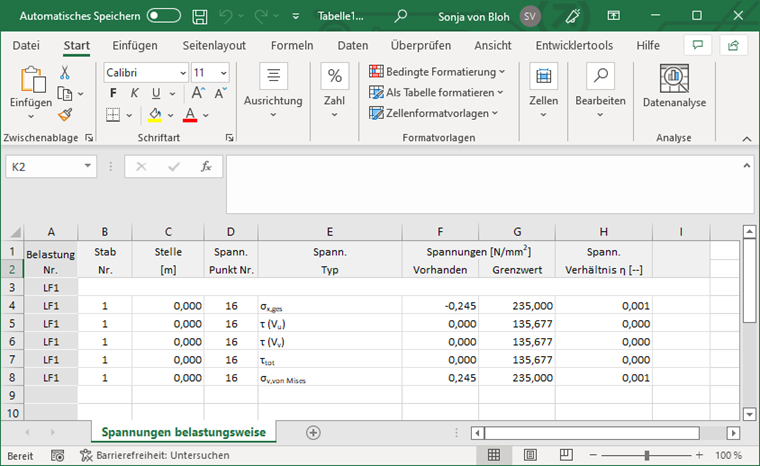

MS Excel wird automatisch aufgerufen. Das Arbeitsblatt enthält den Inhalt der RSECTION-Tabelle einschließlich Kopfzeilen.

Info

Um mehrere Tabellen auf einmal an Excel zu übergeben, benutzen Sie die Funktion Exportieren > Tabellen im Menü Datei. Sie können die relevanten Tabellen dann in einem Dialog auswählen.
