Sichtbarkeiten bieten die Möglichkeit, Modellausschnitte oder bestimmte Komponenten anzuzeigen.
Sichtbarkeit über Menü oder Schaltflächen grafisch festlegen
Um einen Modellausschnitt zu erzeugen, selektieren Sie zunächst die relevanten Objekte. Hierzu können Sie verschiedene Funktionen verwenden, die im Kapitel Selektionsoptionen beschrieben sind.

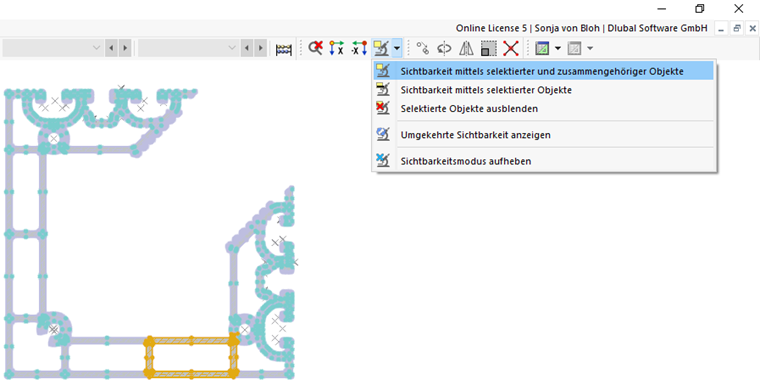

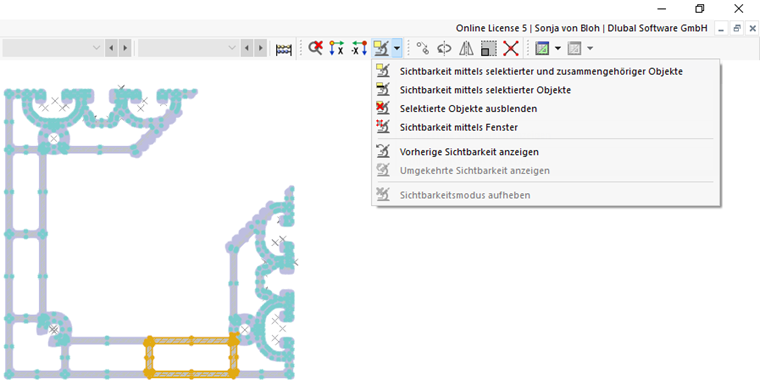

In der Listenschaltfläche 'Selektion' stehen dann verschiedene Möglichkeiten zur Auswahl, um die aktuelle Selektion für eine Sichtbarkeit zu verwenden.
Sie bedeuten:
- Sichtbarkeit mittels selektierter und zusammengehöriger Objekte: Die selektierten Objekte werden einschließlich ihrer Definitionsobjekte dargestellt. Haben Sie beispielsweise eine Linie selektiert, so sind auch deren Punkte im Ausschnitt enthalten.
- Sichtbarkeit mittels selektierter Objekte: Nur die selektierten Objekte werden dargestellt. Der Ausschnitt zeigt die selektierte Linie ohne Punkte an.
- Selektierte Objekte ausblenden: Die selektierten Objekte werden aus der Darstellung entfernt.
- Umgekehrte Sichtbarkeit anzeigen: Wenn Sie eine Sichtbarkeit verwenden, wird die aktuelle Anzeige umgekehrt. Die ausgeblendeten Objekte erscheinen als neue Sichtbarkeit.
- Sichtbarkeitsmodus aufheben: Der Sichtbarkeitsmodus wird beendet und es werden wieder alle Objekte dargestellt.
Transparenz für verborgene Objekte

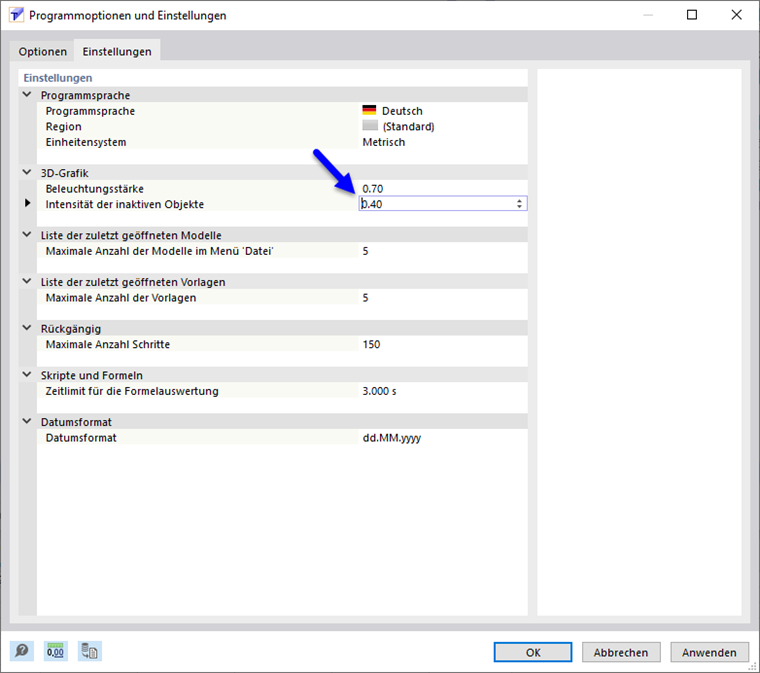

In einer Sichtbarkeit werden die ausgeblendeten Objekte mit einer reduzierten Intensität dargestellt. Sie können den Transparenzgrad im Dialog 'Programmoptionen und Einstellungen', Register 'Einstellungen' anpassen.
