可见性

可见性提供了显示模型的除料或特定构件的选项。

通过菜单或按钮以图形方式定义可见性

要创建模型截面，请先选择相关对象。 为此您可以使用在章节选择选项 中介绍的各种功能。

然后，通过'选择'列表按钮提供各种使用当前选择的选项。

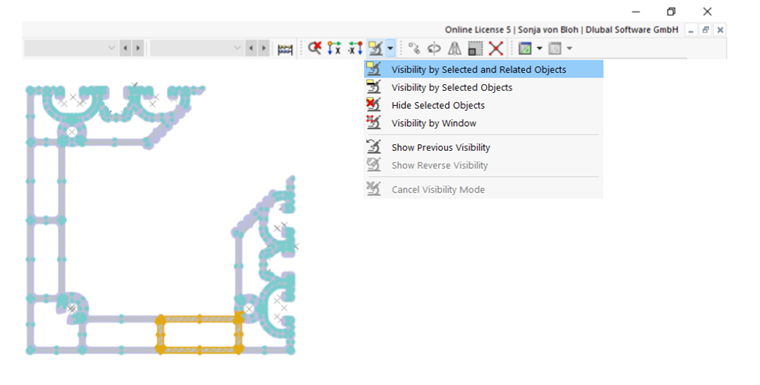

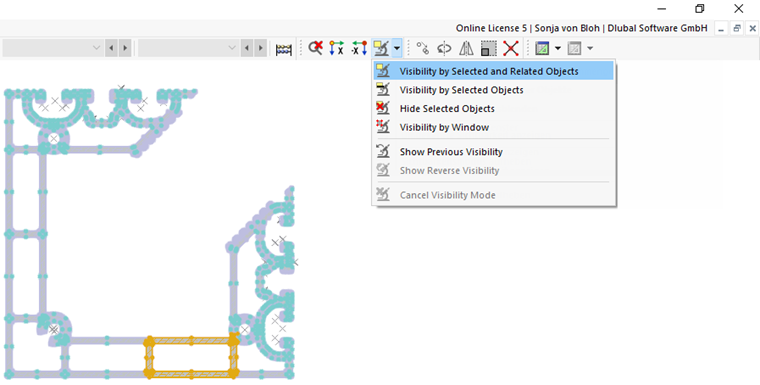

工作窗口中的可见性按钮

其含义如下：

• 所选对象和相关对象的可见性： 显示所选对象及其定义对象。 例如，如果您选择了一条线，它的点也将包含在截面中。
• 所选对象的可见性： 仅显示所选对象。 该剖面显示所选线，但不显示点。
• 隐藏所选对象： 所选对象即会从显示中取出。
• 显示反向可见性： 使用这种可见性时，当前的显示会颠倒过来。 隐藏的对象将显示为新的可见性。
• 取消可见性模式： 可见性模式将关闭，所有对象将再次显示。

隐藏对象的透明度

在可见性中，隐藏的对象以较小的强度显示。 您可以在'程序选项和设置'对话框的'设置'选项卡中调整透明度。

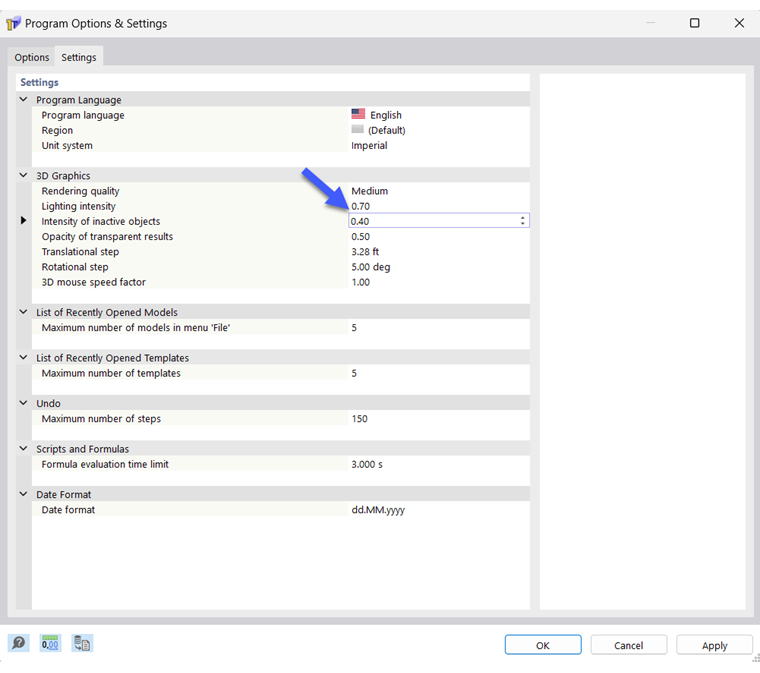

修改隐藏对象的透明度
