点

模型的几何形状由点确定。 它们构成了线的基础，因此也构成了元素、部分和洞口。 以图形方式输入元素、部分或洞口时，点是自动生成的。

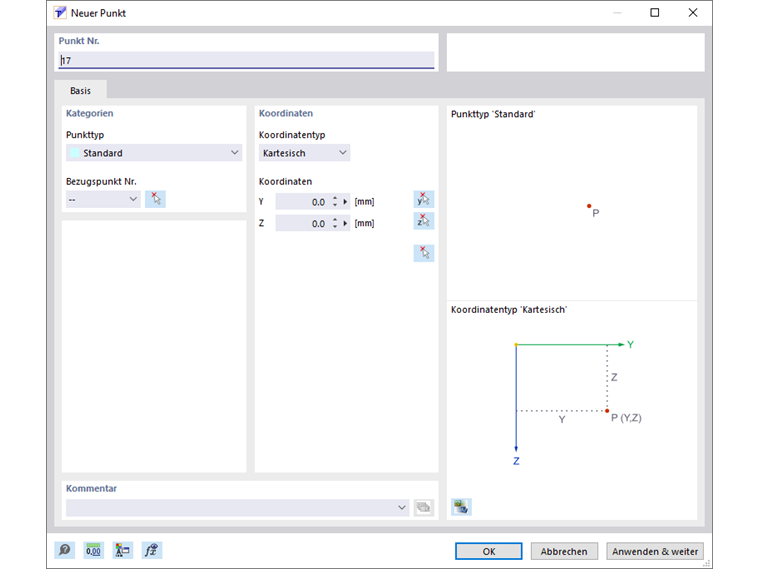

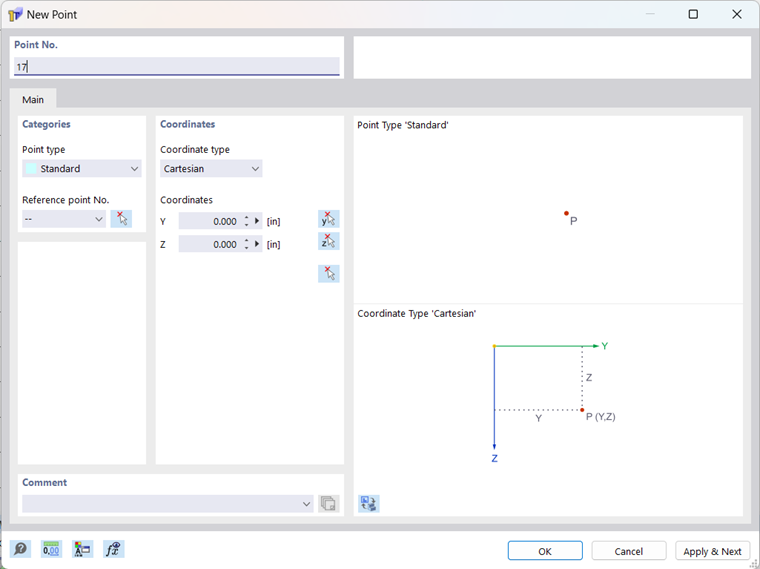

对话框 ' 新建点 '

点编号是自动分配的，但可以更改。 用户也可以根据需要手动赋予编号。编号的顺序不影响计算。 节点的编号可以不连续，允许产生间断。

基本

基本选项卡管理着最重要的点参数。

点的类型

列表中提供了不同的点类型。

点的类型

规范

这种点类型用于最常见的情况。 标准点可以通过图形方式放置在工作平面上，也可以通过在空间任意位置指定坐标来放置。 以图形方式输入线、部分或单元时，还会生成标准点。 标准点在模型中显示为红色。

两点之间

该点位于其他两点的连线上。 参考点和距离必须在另一个选项卡中指定。

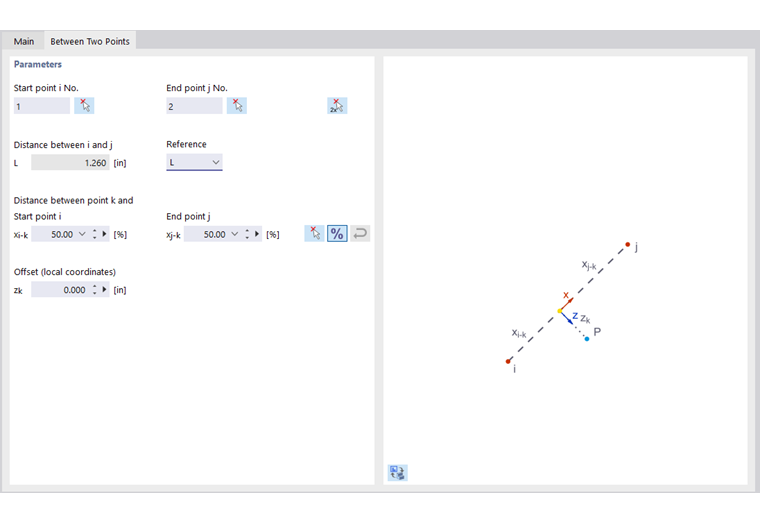

定义两点之间的点

两个位置之间

该点位于任意两个位置的连线上。 位置和距离必须在另一个寄存器中给出。

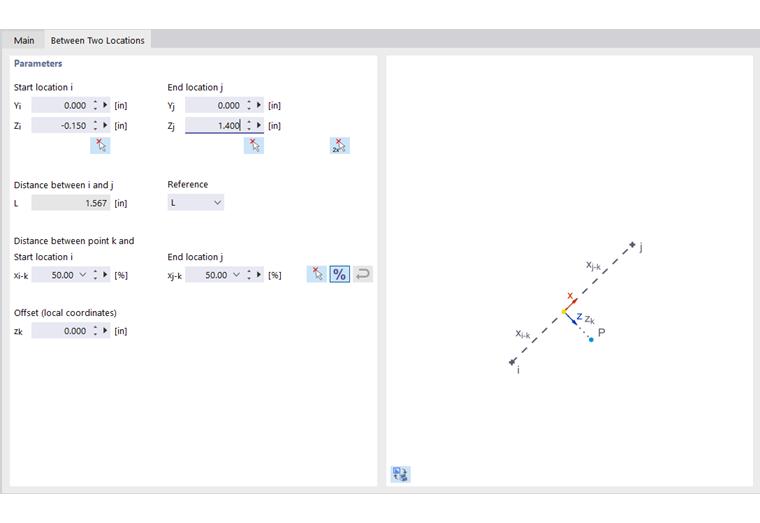

定义两个位置之间的点

在线上

对于这种类型的点，一条线不是分成两条线，而是留下一条线。 用户在【在线上】选项卡中可以定义参照的线和距离。

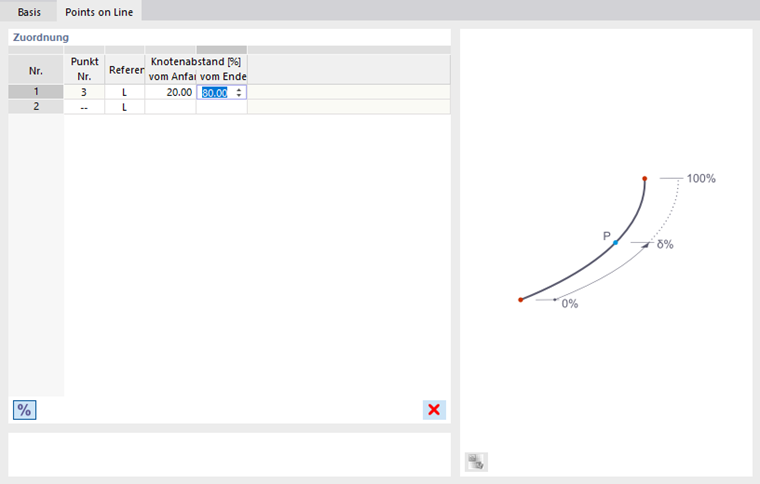

定义线上的点

参照点

坐标通常参考全局坐标系的原点（条目 ' - '）。 也可以定义相对于另一个点的坐标。 例如，在将点放置在距定义的位置一定距离处时，这很有用。 用户也可以使用 指定任意一个节点来作为创建新节点的参考节点， 参考点也可以直接输入或在模型中通过 选择。

选择参考点

坐标系类型

点的坐标始终与描述该点在空间中的位置的坐标系相关。 坐标系是右手坐标系。 在笛卡尔坐标系中，Y 轴和 Z 轴描述了一条平移延伸（线）。 两个坐标方向相等。

坐标

该点的位置可以通过其坐标 Y 和 Z 来描述。

以图形方式设置点

如果使用 按钮调出'新建点'对话框，则可以通过单击工作平面直接设置点。

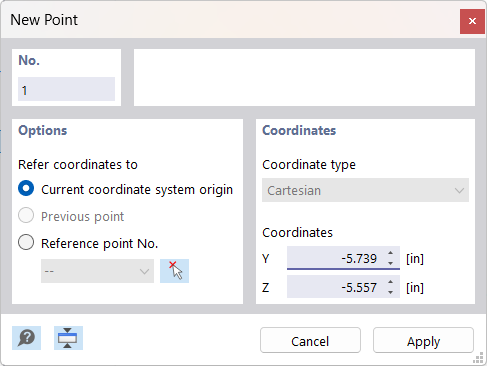

以图形方式设定点

这些点通常会捕捉到与当前坐标系对齐的栅格点。 用户也可以在该对话框中手动输入坐标，点击【应用】按钮创建节点。 在操作过程中，应注意保持鼠标指针在对话框中，以免鼠标点击在工作区中而创建错误的节点。
