显示

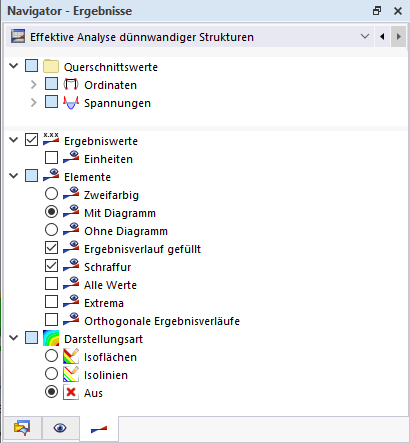

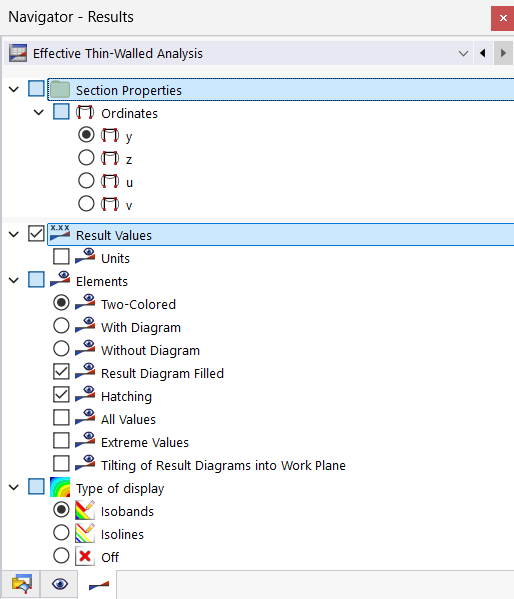

结果的显示类型可以在结果导航器中设置。

结果值

使用这些复选框可以显示或隐藏结果值及其单位。

信息

只输出分析方法'薄壁单元分析'和'薄壁单元有效分析',表示类型为 ' 来自 ' 的结果值和单位。

单元

在双色显示中,默认情况下阳性结果显示为红色,阴性结果显示为蓝色。 颜色分配可以在 显示属性 中调整。

如果结果显示时有/没有图表,则颜色是根据控制面板 中的比例分配的。

信息

这些选项只影响分析方法'薄壁单元分析'和'薄壁单元有效分析',表示类型为 ' 来自 '。

显示类型

结果可以显示为等值面或等值线,颜色分配根据控制面板 中的比例分配。 在进行有限元计算时,结果将被隐藏,显示类型为 ' From ';对于其他设计方法,结果按照单元 ]] 的 [[ # Display_Elements 设置显示。
