应力点

截面的应力在应力点处计算并显示在表格中。 应力点是自动生成的，但也可以手动定义。

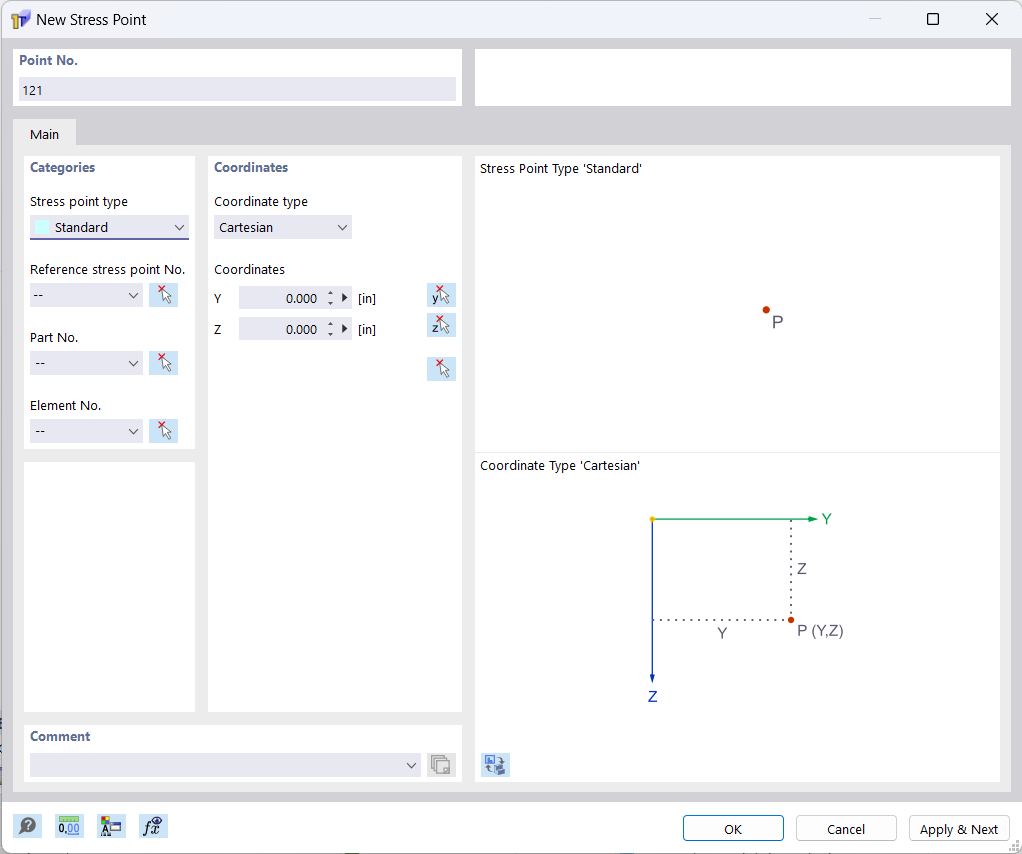

“新建应力点”对话框

全部

在基本选项卡中管理着最重要的应力点参数。

应力点类型

在列表中可以选择各种应力点。

应力点类型

标准化

'标准'类型的应力点可以放置在截面的任意位置。

在线上

'在线' 类型的应力可以定义在线上。 用户在【在线上】选项卡中可以定义参照的线和距离。

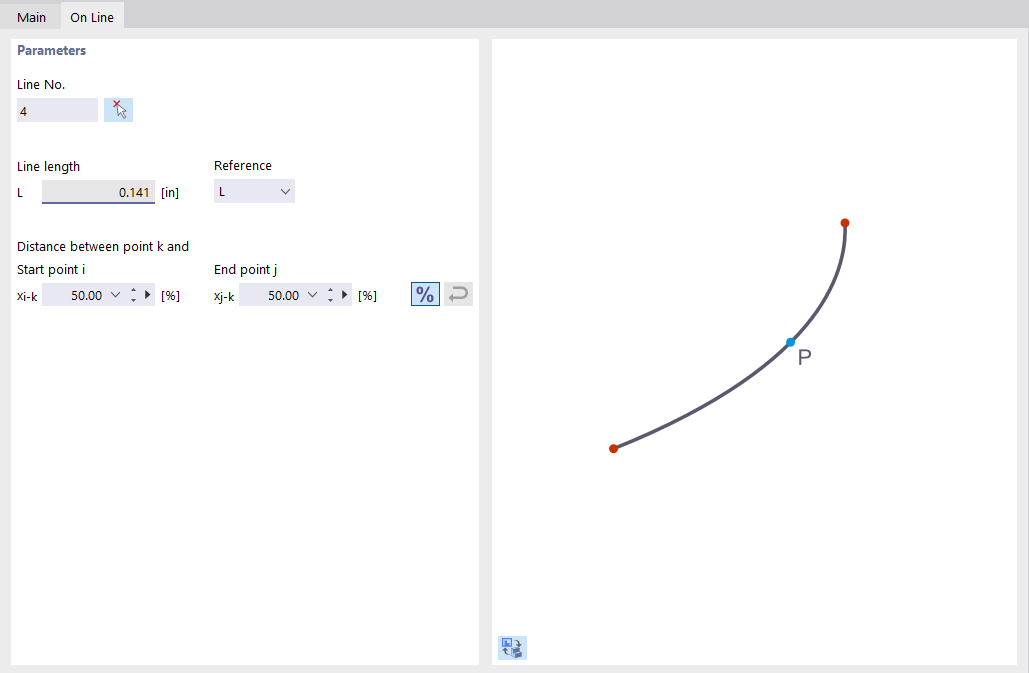

“新建应力点”对话框，“在直线上”选项卡

板件上

可以将'单元上'类型的应力点放置在单元上。 单元和单元边以及距离必须在另一个选项卡中定义。

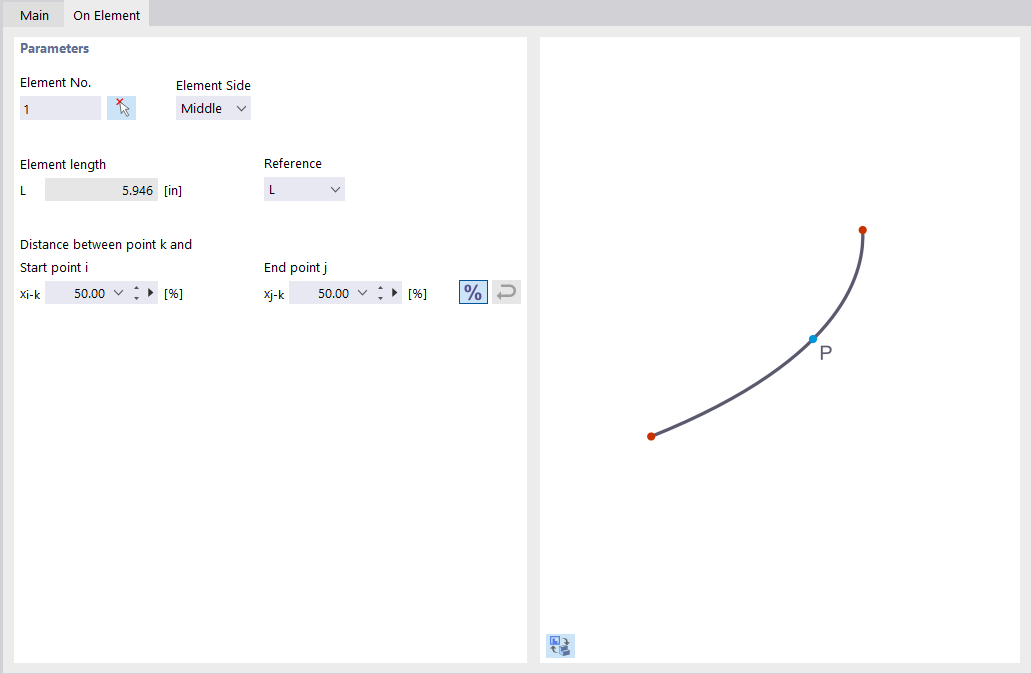

“新建应力点”对话框，“在单元上”选项卡

参考应力点编号

在建立节点时，默认的参考节点编号为【--】， 也可以定义相对于另一个应力点的坐标。 这非常有用，例如可以将应力点放置在距定义位置一定距离的位置。 用户也可以使用 指定任意一个节点来作为创建新节点的参考节点， 参考应力点也可以直接输入或在模型上使用 选择。

选择参考应力点

组件编号

输入受力点所在零件的编号。

单元编号

定义受力点所在单元的编号。

坐标类型

应力点的坐标始终与描述该应力点在空间中位置的坐标系相关。 坐标系应理解为顺时针。 在笛卡尔坐标系中，Y 轴和 Z 轴描述平移延伸（距离）。 两个坐标方向具有相同的权限。

坐标

应力点的位置可以通过其坐标 Y 和 Z 来描述。
