切面

标准化截面可在用于输入截面的库中找到。

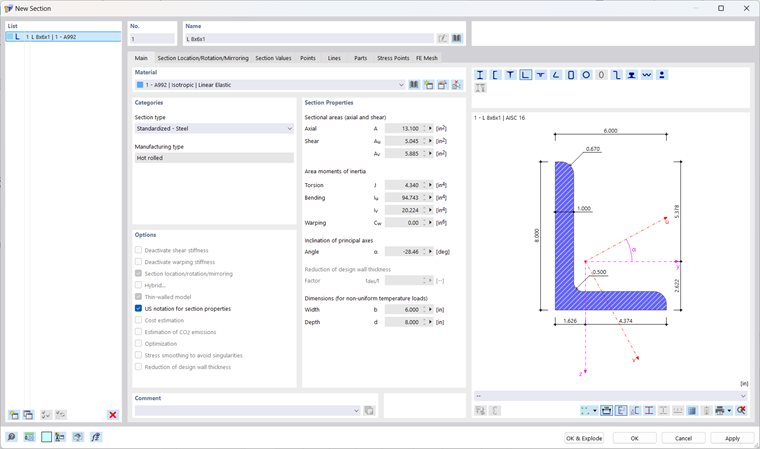

'新建部分'对话框

列表

Die 'Liste' verwaltet alle Querschnitte des Modells. In der Tabelle Liste von Objekttypen sind die Schaltflächen beschrieben, mit denen Sie Objekte einer Liste neu anlegen, kopieren oder löschen können.

名称

Der Name des Querschnitts wird durch die Querschnittsparameter automatisch vorgegeben. Sie können in diesem Textfeld aber auch eine Bezeichnung eingeben und damit nach einem Querschnitt in der Bibliothek suchen. Wenn die Bezeichnung mit einem Eintrag der Bibliothek übereinstimmt, liest RSECTION die hinterlegten Querschnittskennwerte ein. Um den Querschnitt in der Bibliothek auszuwählen, klicken Sie auf die Schaltfläche am Ende der Eingabezeile. Die Übernahme von Querschnitten ist im Kapitel Querschnittsbibliothek beschrieben.

基本

【基本】选项卡中管理着截面的各项基本参数。

材料

每个【截面】都必须赋予一种材料。 用户可以从【材料】下拉菜单中选择已定义好的各种材料， Die Schaltflächen neben dem Eingabefeld bieten die Möglichkeit, ein Material aus der Bibliothek auszuwählen oder neu zu definieren (siehe Kapitel Materialien).

截面类型

Bei Querschnitten aus der Bibliothek ist der 'Querschnittstyp' nach den dort üblichen Klassifikationen voreingestellt (siehe Kapitel Querschnittsbibliothek).

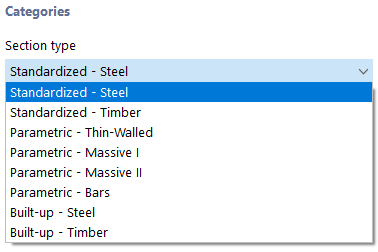

截面类型列表

制造类型

在【制造类型】下拉菜单中，用户可以选择钢截面的制作工艺。

截面面积

用户可以在该处查看截面的轴向面积 A 和剪切面积 A_y、A_z。 剪切面积 A_y可根据截面的 I_z 计算得到，A_z可根据截面的 I_y 计算得到。

Bei unsymmetrischen Profilen werden die Schubflächen um die Hauptachsen u und v des Querschnitts angegeben.

惯性矩

惯性矩是反应截面抗弯能力的几何参数： 抗扭惯性矩 I_T描述了截面的抗扭刚度，惯性矩 I_y和 I_z分别反映了截面绕局部坐标轴 y 轴和 z 轴的抗弯刚度。 通常 y 轴是截面的强轴。 翘曲惯性矩 I_ω反映了截面抵抗翘曲的能力。

对于非对称截面，程序会给出截面对主轴 u 轴和 v 轴的惯性矩， 同时在右侧给出局部坐标轴的预览。

截面属性和L截面轴

主轴的方向角

主轴的方向角描述了截面主轴相对于截面默认的局部坐标轴的夹角。 对于非对称截面，主轴的方向角 α 为截面局部坐标轴 y 轴与截面主轴 u 轴之间的夹角，顺时针方向为正。对于对称截面，主轴与局部坐标轴重合。 对称截面的主轴为 y 和 z，不对称截面的主轴为 u 和 v（见图截面属性和坐标轴）。

主轴的方向角计算公式如下：

尺寸(非均匀温度荷载)

宽度 b 和深度 h 会在计算温度荷载时使用。

截面属性的美式符号

Aktivieren Sie das Kontrollfeld, um die Symbole von Querschnittswerten gemäß US-Konvention darzustellen.

Querschnittslage/ -drehung/ -spiegelung

In diesem Register können Sie die Lage und Drehwinkel des Querschnitts festlegen. 对于非对称截面，用户可以在该选项卡中选择是否将截面镜像。

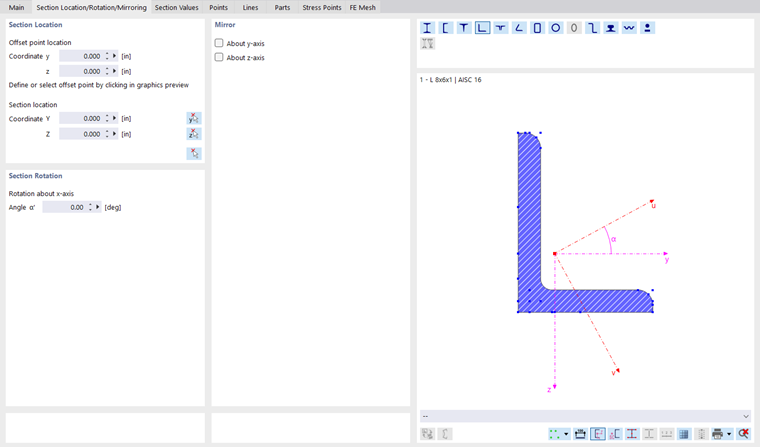

截面位置/旋转/镜像

偏移点位置

Der Versatzpunkt des Querschnitts dient als Referenzpunkt, um den Querschnitt zu platzieren. Dieser Punkt ist in der Profilskizze rot hervorgehoben. Die Koordinaten y und z beziehen sich auf den Profilschwerpunkt.
Sie können den Referenzpunkt direkt in den Textfeldern eingeben oder durch Anklicken eines der blauen Punkte in der Profilskizze festlegen

截面位置

Sie können den Einfügepunkt des Querschnitts direkt in den Textfeldern eingeben oder mit im Arbeitsfenster wählen. Der Querschnitt wird am definierten Offset-Punkt am Einfügepunkt platziert.

绕 x 轴旋转

Sie können den Querschnitt um einen frei wählbaren Winkel α drehen.

镜像

Sie können unsymmetrische Querschnitte spiegeln. Aktivieren Sie hierzu das entsprechende Kontrollfeld.

混合

Sie können Querschnittsteilen von Querschnitten des Typs 'Parametrisch - Dickwandige II' verschiedene Materialien zuweisen.

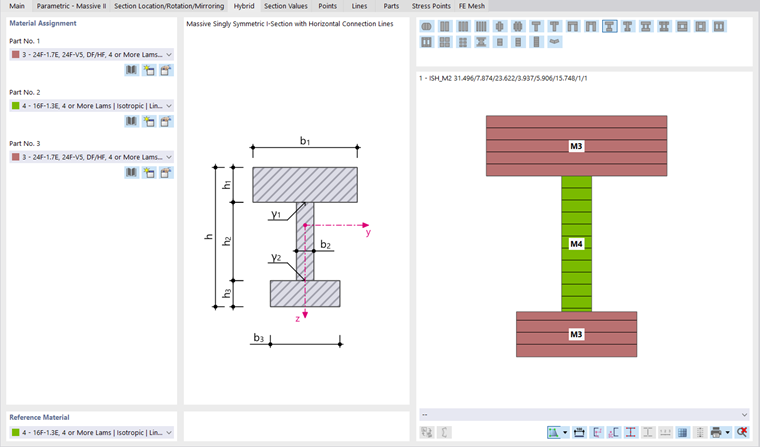

定义混合截面

应力点

程序通过应力点确定截面上的应力分布。 截面库中的所有截面都在截面设计需要的位置上设置有计算好的应力点。

Das Register Spannungspunkte besteht aus bis zu vier Unterregistern, in denen die Koordinaten der Spannungspunkte, statischen Momente und Wölbordinaten mit den zugehörigen Dicken (nur bei dünnwandigen Querschnitten) sowie die Einheitsspannungen berechnet mit dünnwandiger Theorie (nur bei dünnwandigen Querschnitten) und Einheitsspannungen berechnet mit Finiter Element Methode angegeben sind.

检查应力点和截面属性

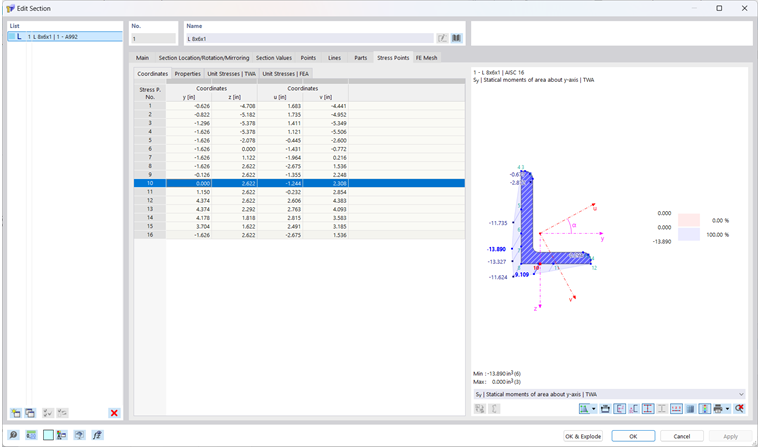

通过点击表格中的数值，或在右侧图下方的列表中选择数值类型后， 用户可以在右侧的图中检查截面和应力的分布。

转换为正常的几何图形

Diese Funktion löst den Querschnitt in seine einzelnen Objekte wie Punkte, Linien, Elemente, Teile etc. auf. Anschließend können die einzelnen Objekte bearbeitet werden.
