截面库

RFEM 提供了丰富的截面库。 库可以在'名称'部分中使用按钮 库 (见图 新建截面 )。

截面库中的截面被分为了不同类别。 用户可以按照所需截面的类别,点击相应类别中的按钮。将鼠标放在截面图标按钮上会显示关于该截面的提示信息。找到想要的截面后,需点击其按钮。

选择标准化的钢截面

对于“标准化-钢结构”类别中的截面,点击按钮后会出现另一个对话框,在该对话框中可以进一步对截面进行选择。

该对话框分为【截面类别】、【筛选】、【可选择的截面系列】、【可选择的截面】和预览。用户可以按照以下方法筛选出所需的截面:

  • 使用左侧“筛选”部分中的合适标准减少选择。
  • 在'搜索'字段中使用全文搜索。

如果想选择其他截面类型,请点击按钮 上一步 返回到总览。

设置筛选

在【筛选】面板中提供了筛选截面的各种条件, 用户可以根据需要选择,从而快速筛选出所需截面(见图]。

信息

使用 #buttonimage 在右侧,您可以检查所选截面的属性。

可选择的截面

【可选择的截面】位于对话框的右侧,在这里可以选择截面的型号。

点击对话框右下角的【确定】按钮或按下回车键后,所选截面将被导入到【新建截面】对话框中。

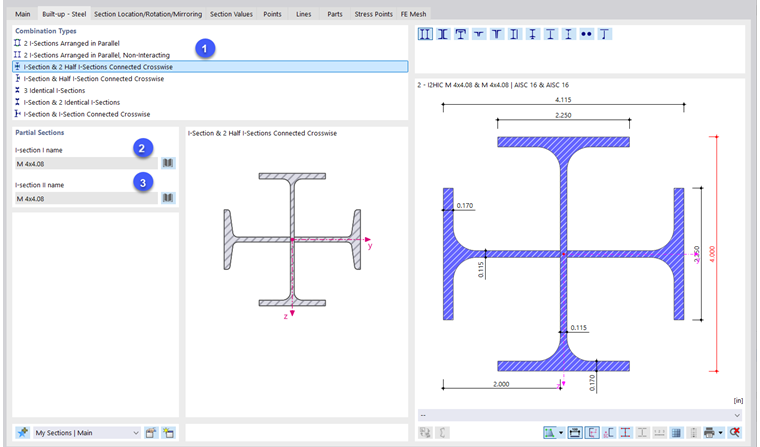

组合截面

在该面板中,您可以通过参数控制将标准化截面组合起来。 返回到“新建截面”对话框,该对话框中多了一个选项卡。

在“组合类型”部分中,您可以定义截面(1)的排列方式。 在对话框的'截面'部分,您可以使用按钮 库 在截面库中选择(2)(3)相关的截面。

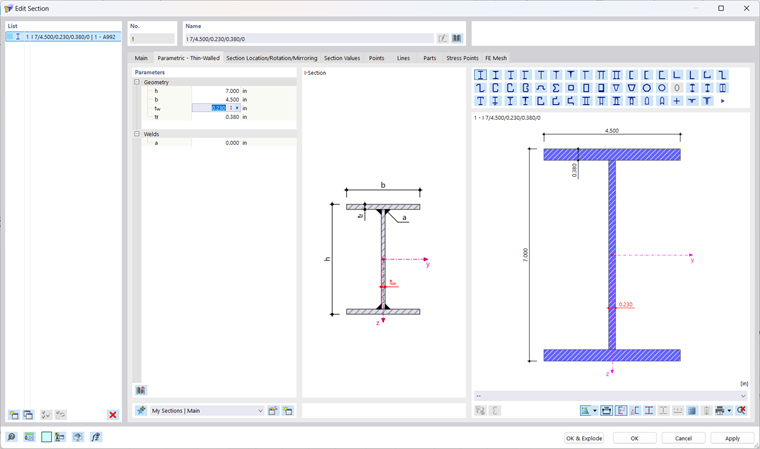

薄壁和厚壁截面

在截面类型库中选择薄壁或厚壁截面类型后,可以在“新建截面”对话框中定义其几何参数。 另外还会出现一个用于该定义的选项卡。

信息

对于薄壁截面,您可以使用 #按钮image">020613#用户可以预设轧制截面的尺寸。

常用截面

用户可以为经常使用的参数化截面和组合截面创建收藏夹。 收藏夹中保存的截面可以用于其他模型中。

要将当前截面保存到收藏夹,请在定义完截面或参数后,点击库底部的按钮 新增我的收藏 . 按钮将当前参数化截面保存到【我的截面|主要】 | 收藏夹中(默认收藏夹)。

使用 编辑 并勾选截面。 在【编辑我的截面】对话框中,保存到收藏夹中的截面按截面类型自动进行分类。

使用 新建 您可以在首选截面列表中创建一个新的类别。

要从截面库中导入截面,请点击“'来自'我的截面”部分中的按钮 收藏夹 .
