Databáze průřezů

V databázi je uloženo mnoho průřezů. Databáze je přístupná pomocí tlačítka v sekci 'Název' (viz obrázek Nový průřez ).

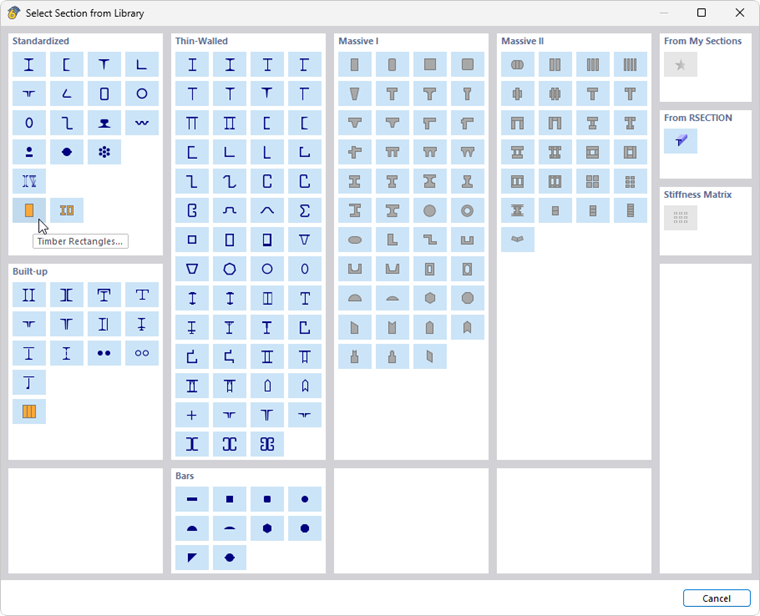

Databáze průřezů s typy průřezů

Databáze je rozdělena na sekce s různými typy průřezů. Vyhledejte vhodnou kategorii průřezů a klikněte na tlačítko s příslušnou ikonou.

Výběr normovaného ocelového průřezu

U průřezů kategorie 'Normované - Ocelové' se otevře další dialog, v němž lze vybrat průřez.

Výběr obdélníkového dutého profilu válcovaného za tepla

Pro výběr průřezu máte k dispozici následující nástroje:

• Vlevo v sekci "Filtr" zkrátíme výběr pomocí vhodných kritérií.
• Použijte fulltextové vyhledávání v poli 'Hledat'.

Pokud chceme vybrat jiný typ průřezu, klikneme na tlačítko pro návrat do přehledu.

Nastavení filtru

Sekce Filtr nabízí různé možnosti výběru. Průřezy lze filtrovat podle určitých kritérií a redukovat tak nabídku (viz obrázek Výběr obdélníkového dutého profilu).

Řady průřezů pro výběr

V prostřední sekci se vybere řada průřezů, ve které je průřez zařazen. Řády jsou seřazeny podle normy, výrobce, oblasti a typu výroby. Pořadí řazení lze nastavit pomocí záhlaví sloupců.

Použijte v dolní části je možné zkontrolovat vlastnosti vybraného průřezu.

Průřez pro výběr

V pravé sekci můžete vybrat průřez, který se má použít v modelu.

Pomocí OK nebo klávesy Enter importujete vybraný průřez do dialogu 'Nový průřez'.

Složené průřezy

V této sekci dialogu je možné kombinovat normované průřezy pomocí parametrizace. Vrátíme se zpět do dialogu "Nový průřez", který nyní obsahuje další záložku.

Zadat složený profil

V sekci "Typy kombinací" stanovíte uspořádání průřezů (1). V sekci 'Průřezy' je možné použít tlačítko Vyberte příslušné průřezy v databázi jeden po druhém (2) (3).

Tenkostěnné a masivní průřezy

Pokud v databázi vyberete tenkostěnný nebo masivní průřez, můžete v dialogu "Nový průřez" definovat jeho geometrické parametry. Pro zadání je k dispozici další záložka.

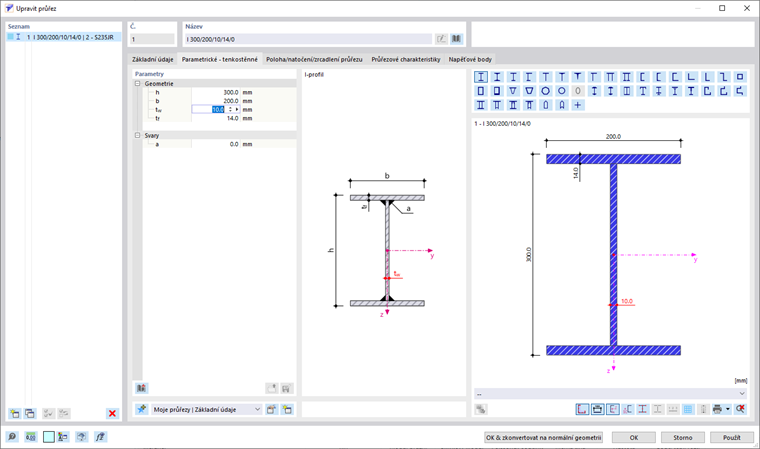

Zadání parametrického průřezu

Oblíbené průřezy

Často používané průřezy si můžete uložit jako Moje průřezy. V dalších projektech jsou pak k dispozici jako preferované průřezy („oblíbené“).

Chcete-li uložit aktuální průřez jako oblíbený, klikněte po zadání průřezu nebo parametrů zadání na tlačítko v dolní části databáze . Průřez pak bude zařazen do kategorie 'Moje průřezy | Základní'.

Uložit standardní profil jako preferovaný průřez

Uložit parametrický profil jako preferovaný průřez

Použijte Upřednostňované průřezy můžete zkontrolovat. Průřezy uložené jako oblíbené se zobrazí v dialogu 'Upravit mé průřezy' podle typů průřezů.

Dialog Upravit moje průřezy

Použijte v seznamu preferovaných průřezů lze vytvořit novou kategorii.

Chcete-li importovat preferovaný průřez z databáze, klikněte v sekci 'Z 'Moje průřezy" na tlačítko .

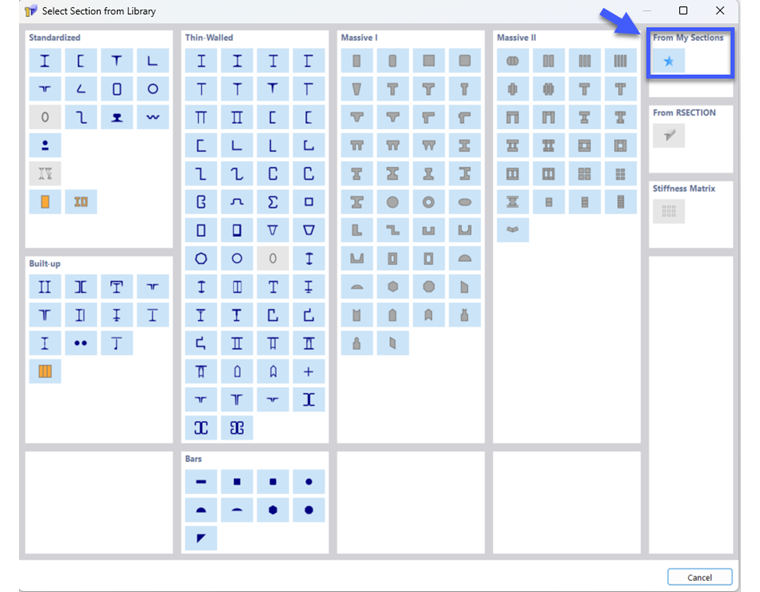

Otevření preferovaných průřezů v databázi
