Bloky

Blok představuje komponentu modelu s typizovanými vlastnostmi. V kategorii Bloky centra Dlubal Software je k dispozici velké množství těchto bloků, které byly vytvořeny během instalace. Tam lze také spravovat uživatelsky definované bloky.

Blok lze vyvolat kliknutím na tlačítko , kterým se otevře katalog bloků.

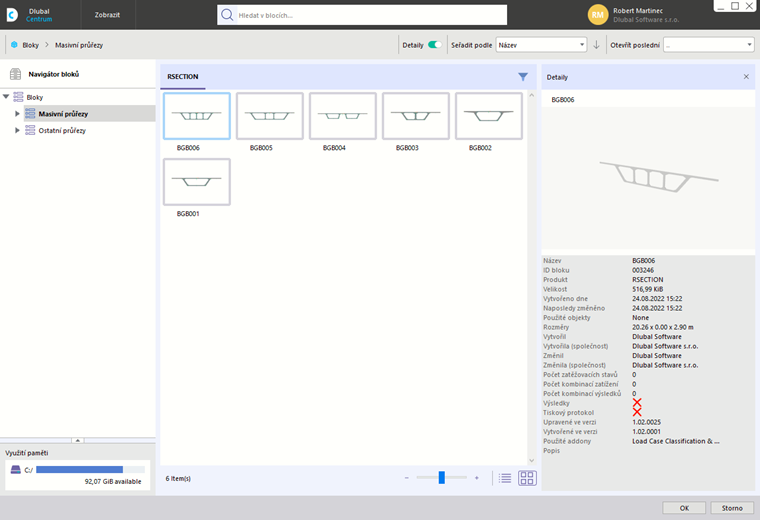

Výběr bloku

Bloky jsou seřazeny podle kategorií. Vyberte příslušnou komponentu kliknutím na ni. Poté blok převedeme na aktuální model kliknutím na tlačítko OK .

V dialogu 'Upravit blok' stanovíme bod vložení bloku. V tomto dialogu určíme, na kterém místě v modelu se má referenční bod nacházet. Blok můžete zahodit do ' bodu ' nebo kamkoli s jakoukoli ' souřadnicí '.

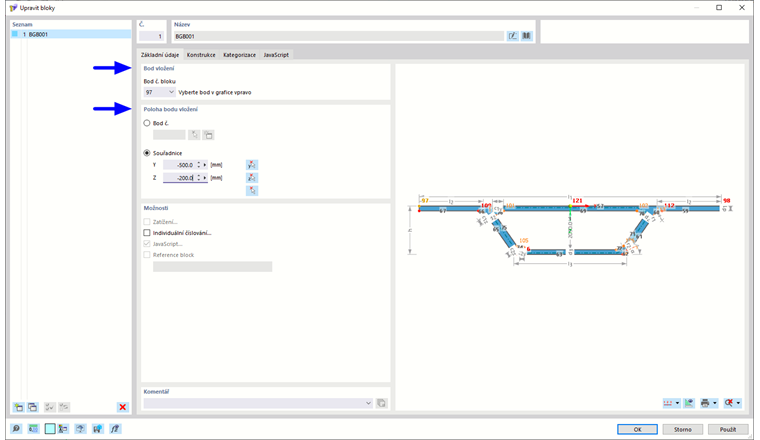

Zadání bodů vložení

V případě potřeby blok přejmenujeme v sekci ' Název '.

V záložce 'Konstrukce' je možné upravit geometrické parametry bloku a přiřadit materiál. Pomocí tlačítka , které se nachází v aktivním vstupním poli, můžeme vytvořit nové vlastnosti objektu.

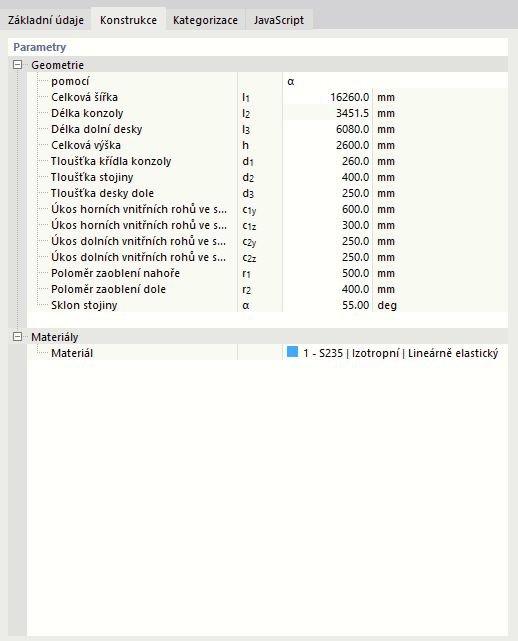

Úprava parametrů bloku

Po kliknutí na tlačítko OK se blok přenese do modelu. Geometrické parametry, průřezy a materiály této konstrukční části můžete kdykoli upravit v kategorii ' Speciální objekty '.

JavaScript

V záložce 'JavaScript' se zobrazí kód bloku vygenerovaného skriptem.

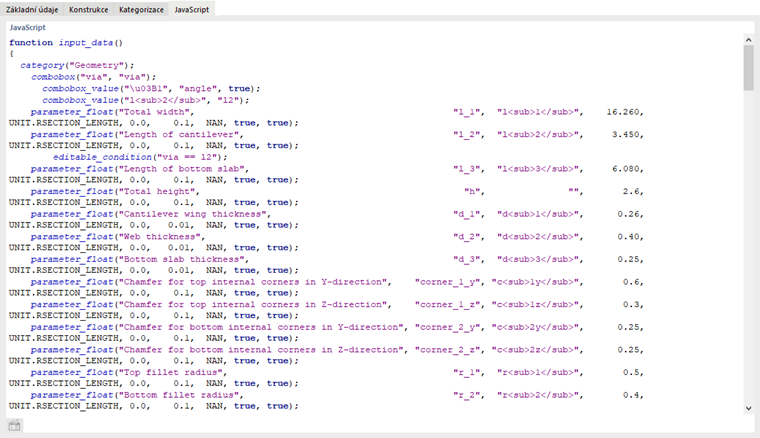

JavaScript parametry bloku
