Un blocco rappresenta un componente del modello con proprietà tipizzate. Nella categoria Blocchi del Dlubal Center, è disponibile un gran numero di questi blocchi che sono stati creati durante l'installazione. Qui vengono gestiti anche i blocchi definiti dall'utente.

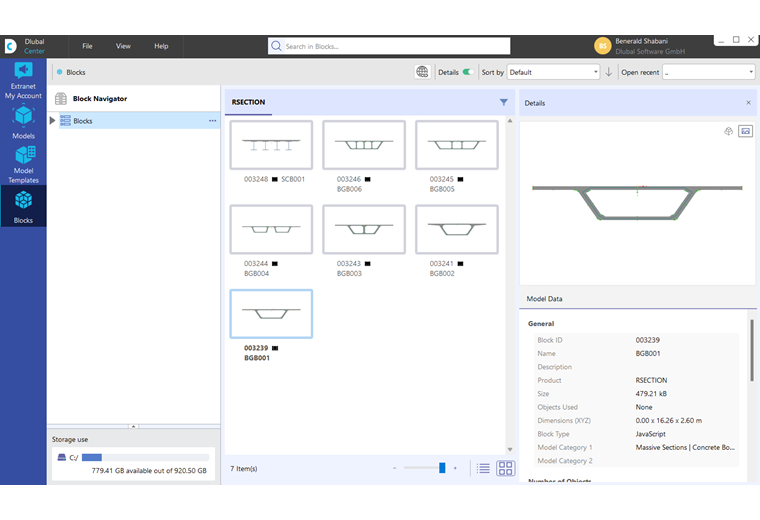

Per utilizzare un blocco, fare clic sul pulsante
per aprire il catalogo dei blocchi.
I blocchi sono ordinati per categorie. Per fare questo, selezionare il componente appropriato facendo clic su di esso. Quindi, trasferire il blocco al modello corrente facendo clic su OK .

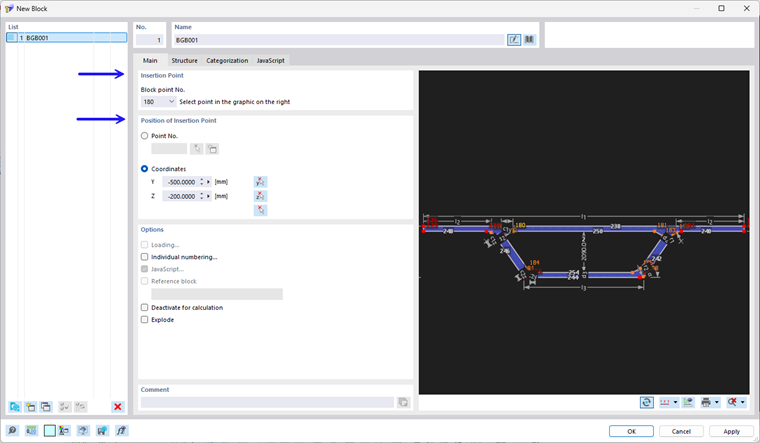

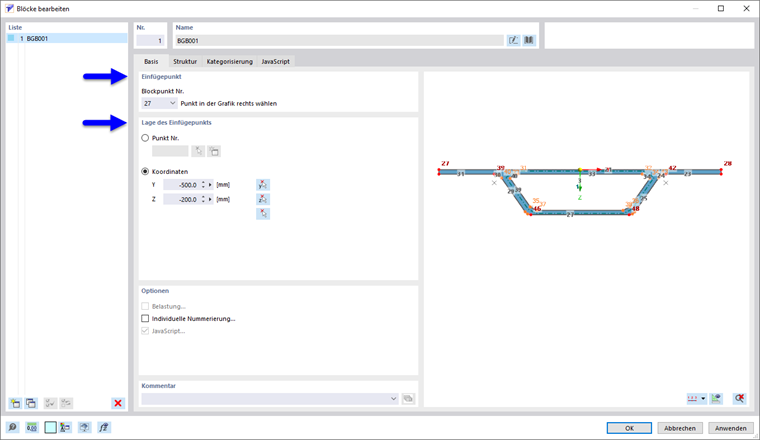

Definire il punto di inserimento del blocco nella finestra di dialogo 'Modifica blocchi'. Specificare dove si desidera posizionare il punto di riferimento nel modello. È possibile rilasciare il blocco in un 'punto' o ovunque con qualsiasi coordinata ' '.
Se necessario, rinominare il blocco nella sezione di dialogo 'Nome'.

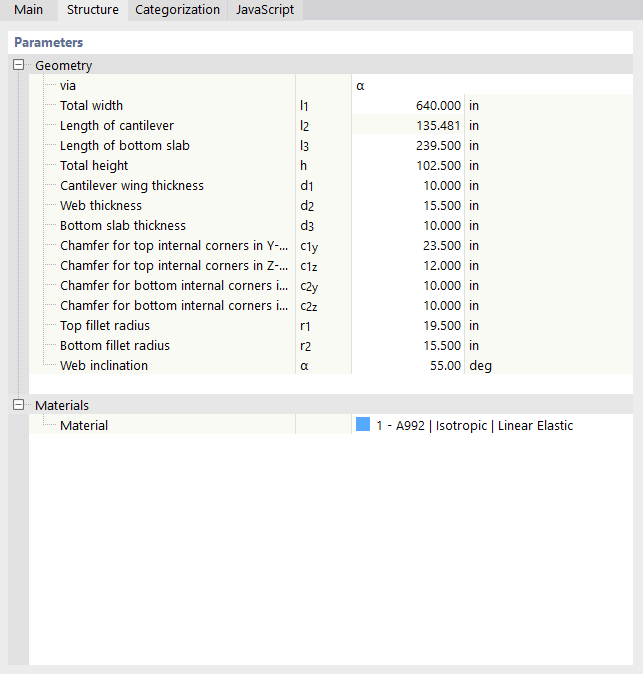

Nella scheda 'Struttura', è possibile modificare i parametri della geometria del blocco e assegnare il materiale. Utilizzare il pulsante
che appare nel campo di immissione attivo per creare nuove proprietà dell'oggetto.
Cliccare su OK per trasferire il blocco al modello. È possibile modificare i parametri della geometria, le sezioni trasversali e i materiali di questo componente in qualsiasi momento utilizzando la categoria 'Oggetti speciali'.
JavaScript
Nella scheda 'JavaScript', è mostrato il codice di un blocco generato dallo scripting.
