L'elenco 'Parametri globali' gestisce tutti i parametri utilizzati per i dati geometrici e le forze interne nelle formule.
Accesso ai parametri globali
È possibile aprire l'elenco dei parametri globali nei seguenti modi:

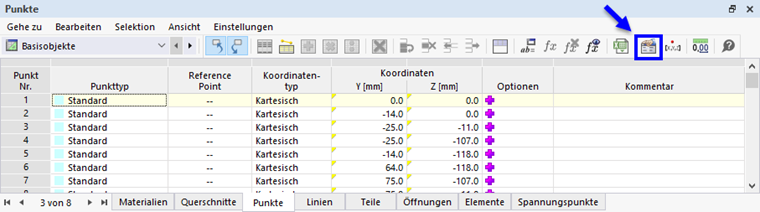

- Utilizzare il pulsante
nella barra degli strumenti della tabella.
- pulsante
nel manuale # extbookmark | dialogoimage027970 |Modifica formula #
- Fare clic su Parametri globali nel menu Modifica .

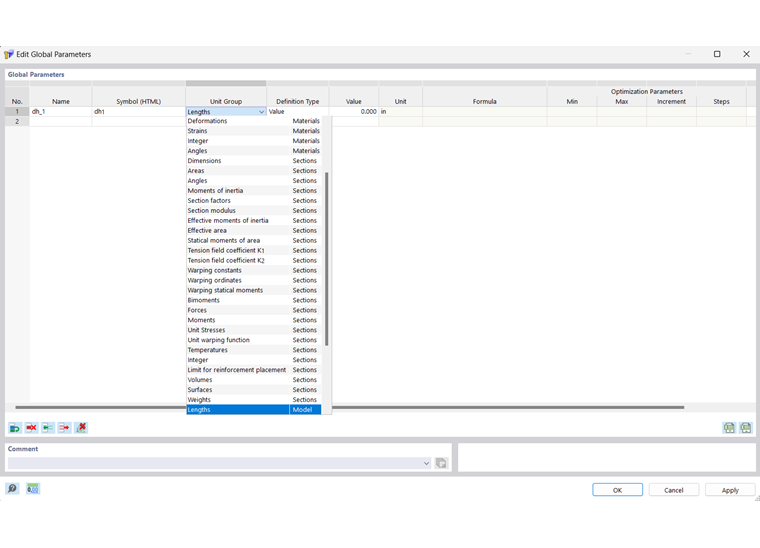

Appare la finestra di dialogo 'Modifica parametri globali'.
Ogni riga della tabella gestisce un parametro. È necessario che il 'Nome' di un parametro sia costituito da caratteri ASCII e sia inserito senza spazi. Il nome viene utilizzato per indirizzare il parametro nelle formule. Ogni nome del parametro può essere assegnato solo una volta. Nella colonna 'Simbolo', è possibile descrivere il parametro con una breve descrizione.
Selezionare il 'Gruppo di unità' del parametro nell'elenco. Questo determina se il parametro rappresenta una lunghezza, uno spessore, un angolo, ecc. I gruppi di unità sono ordinati per categorie nell'elenco.
Il 'Tipo di definizione' controlla se il parametro è descritto da un valore o da una formula. A seconda della selezione, è possibile inserire il 'Valore' o la 'Formula' nelle seguenti colonne.
Quando si inserisce una formula, non solo è possibile utilizzare i parametri dell'elenco, ma anche descrivere i riferimenti agli oggetti. Entrambe le opzioni sono mostrate nell'immagine sopra. Si applicano le consuete convenzioni JavaScript, che puoi utilizzare anche per le formule nelle celle delle tabelle e nelle finestre di dialogo. Sono descritti nel capitolo formule .
