Quotatura

Le dimensioni danno un importante contributo alla comprensione della modellazione. È possibile inserire diversi tipi di dimensioni che è possibile applicare come definito dall'utente.

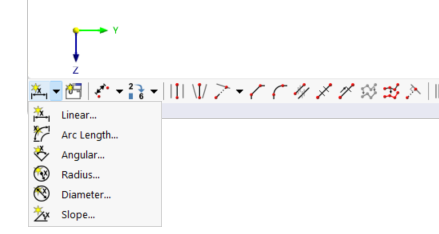

Con le funzioni del pulsante Bemaßung nella barra degli strumenti CAD è possibile impostare le dimensioni direttamente sul modello.

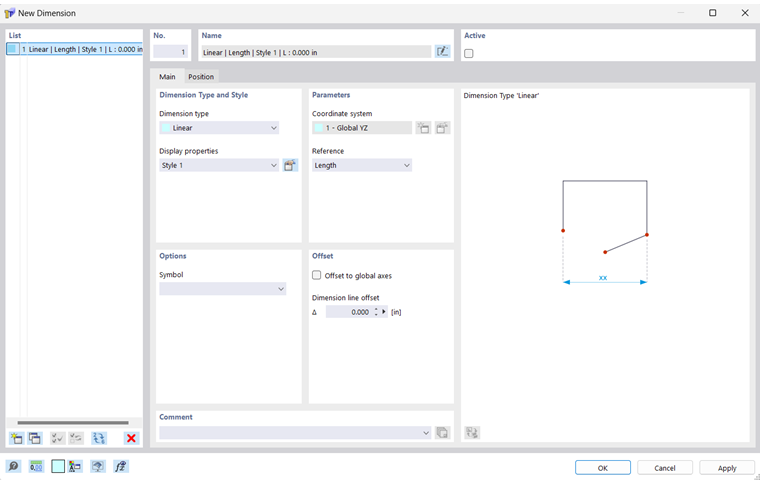

Definire i parametri nella finestra di dialogo 'Nuova quota'. Quindi, fare clic sugli oggetti che definiscono la quota nella finestra di lavoro.

Base

Nella scheda Principale , definire il tipo di quota e come deve essere rappresentata.

Tipo e stile della quota

Nell'elenco sono disponibili vari 'Tipi di dimensioni'. Corrispondono alle funzioni dei pulsanti (vedi immagine Pulsanti per dimensioni).

Lineare Lunghezze tra due o più punti
Lunghezza dell'arco Lunghezza tra i punti di un arco
Angolare Angolo tra tre punti o due linee
Raggio Raggio del cerchio o dell'arco
Diametro Diametro del cerchio o dell'arco
Inclinazione Angolo di inclinazione tra una linea e un piano

Le 'proprietà di visualizzazione' controllano i simboli di quota e i caratteri utilizzati per visualizzare la quota. È possibile modificare lo 'stile' corrente utilizzando il pulsante Modifica Verifica: Apparirà la finestra di dialogo 'Visualizza proprietà' con un'anteprima delle quote. Lì, se necessario, è possibile modificare lo stile per i singoli tipi di quota.

Opzioni

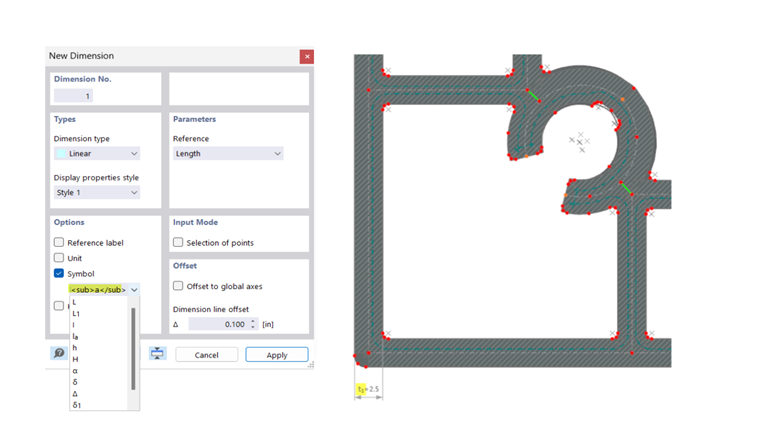

È possibile aggiungere un simbolo di quota alla quota. Inserire il 'simbolo' o selezionare la voce pertinente dall'elenco.

Suggerimento

Puoi anche usare comandi HTML e caratteri speciali (entità): con γ, ad esempio, è rappresentato il segno γ, i pedici sono inseriti con -tag, gli apici sono ottenuti con -tag ( ad esempio, t1 genera t1 ).

Parametri

In questa sezione di dialogo, è possibile definire i parametri di riferimento per le dimensioni delle lunghezze.

Specificando 'Riferimento', è possibile controllare se la quotatura si riferisce alla lunghezza reale tra i punti di definizione o alla proiezione in una delle direzioni globali.

offset

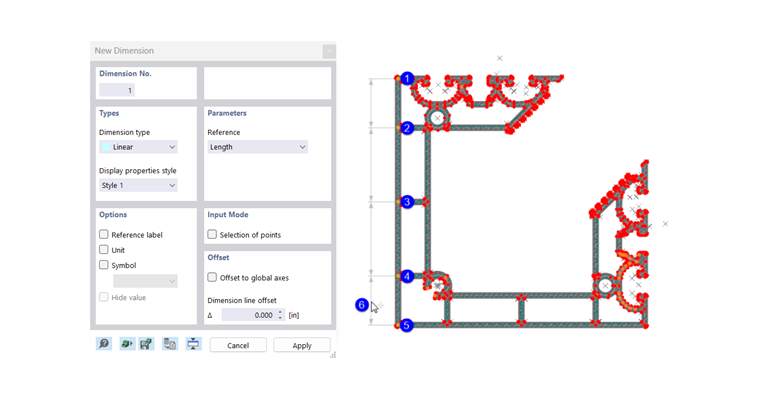

LOffset della linea di quota' Δ descrive la distanza della linea di quota dagli oggetti di riferimento. Nella finestra di dialogo del pulsante, è possibile definire questa distanza graficamente (vedere il passaggio (6) nell'immagine Impostazione della quota graficamente).

Se si attiva la casella di controllo 'Offset rispetto agli assi globali', è possibile definire la distanza della linea di quota con il riferimento delle coordinate globali.

Posizione

La scheda Posizione gestisce gli oggetti e i parametri che determinano le dimensioni.

Riferimenti quote

Le opzioni di input in questa sezione di dialogo dipendono dal tipo di quota. Per le dimensioni della lunghezza, gli oggetti di riferimento sono gestiti in una tabella: Nella colonna 'Tipo', definire il tipo dell'oggetto di riferimento. Quindi, inserisci il 'numero' del punto. Quando la casella di testo è attivata, è possibile fare clic sul pulsante per selezionare l'oggetto di riferimento Seleziona Individualmente può anche essere determinato graficamente. Pertanto, la tabella offre la possibilità di correlare la linea di quota ad altri punti senza eliminare e ridefinire la quotatura.

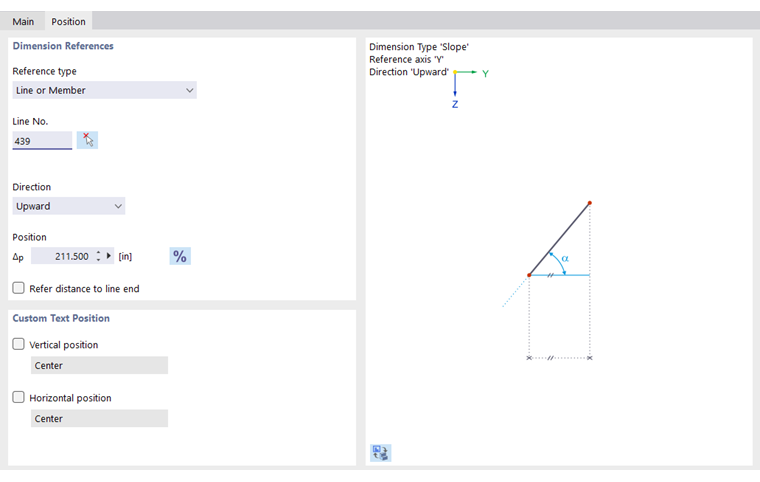

Per una quota angolare (tipo 'Inclinazione'), è possibile definire in questa scheda di dialogo la 'Linea', la 'Direzione' dell'angolo e la 'Posizione' della quota in relazione all'inizio o alla fine della linea.

Posizione testo personalizzato

Il testo della quota è disposto centralmente per impostazione predefinita. Per regolare la 'Posizione verticale' o la 'Posizione orizzontale', spuntare la casella di controllo corrispondente. È quindi possibile selezionare la posizione appropriata nell'elenco.

Visualizzazione delle dimensioni

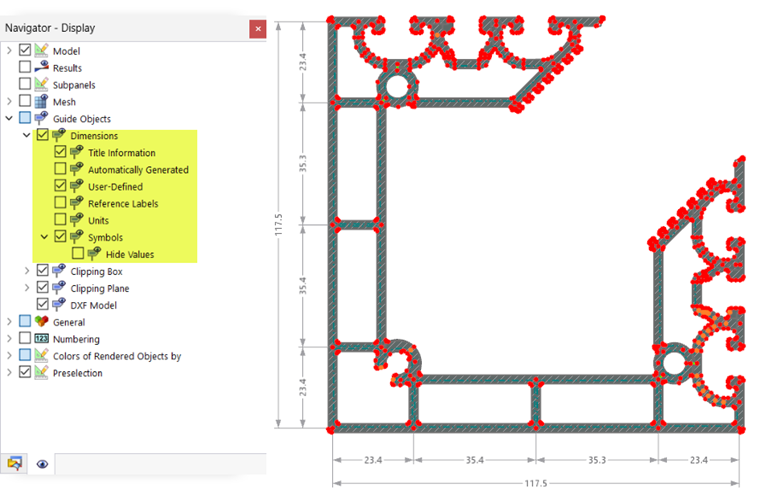

È possibile mostrare o nascondere la visualizzazione delle quote nel 'Navigatore - Visualizza'. Nella categoria Dimensioni , ci sono più opzioni disponibili per impostare la visualizzazione. Ad esempio, è possibile attivare la visualizzazione delle unità o dei simboli.

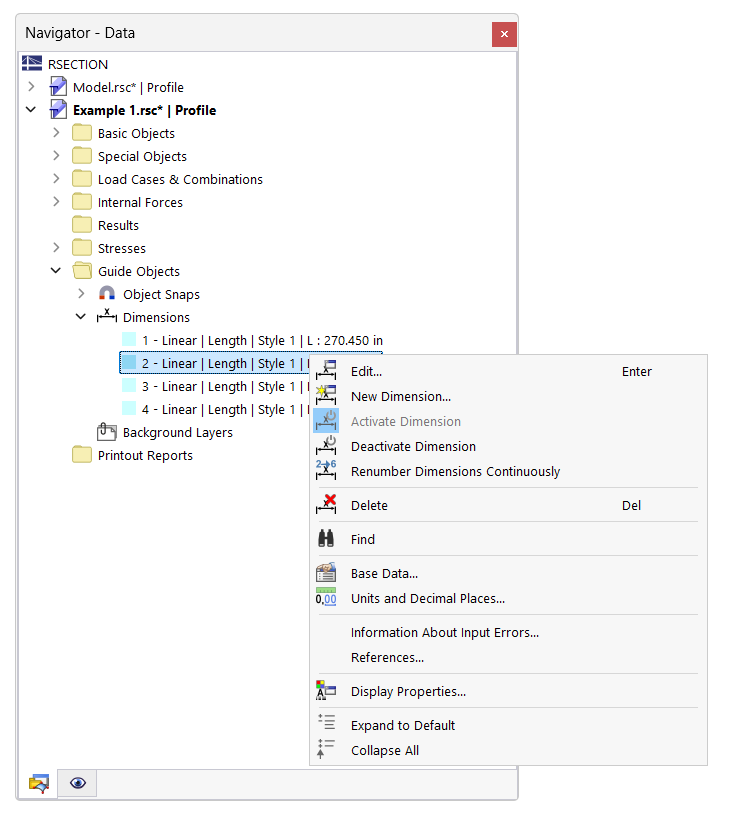

Nel 'Navigatore - Dati', è possibile controllare la visualizzazione delle dimensioni individualmente.

In alternativa, è possibile utilizzare la casella di controllo Attivo nella finestra di dialogo (vedi immagine Nuova dimensione). Inoltre, ci sono funzioni disponibili nel menu di scelta rapida delle dimensioni per la disattivazione delle funzioni.

Informazione

Le dimensioni si adattano automaticamente quando si modifica la geometria del modello.
