I casi di carico possono essere sovrapposti in una combinazione di carico ( CC ). Una combinazione di carico riassume le forze interne dei casi di carico contenuti, tenendo conto dei coefficienti.
Se i numeri delle aste e le posizioni delle aste x nei casi di carico sono identici, i valori dei casi di carico sovrapposti vengono creati secondo la regola di combinazione.
Elenco
La 'lista' gestisce tutte le combinazioni di carico del modello. La tabella # extbookmark manual | tabella-lista-oggetti | Elenco di tipi di oggetti descrive i pulsanti che è possibile utilizzare per creare, copiare o eliminare gli oggetti di un elenco.
Nr. e nome della combinazione di carico
Il numero della nuova combinazione di carico è preimpostato ma può essere modificato. L'ordine è irrilevante per la numerazione. Non è necessario che sia continuo; sono ammessi spazi vuoti nella numerazione.
Il 'nome della combinazione di carico' è una breve descrizione. Si basa sui coefficienti di sicurezza e sui numeri dei casi di carico, che riflettono le regole di combinazione.
Da risolvere
La casella di controllo 'Da risolvere' controlla se la combinazione di carico selezionata viene analizzata durante il calcolo.
Assegnazione

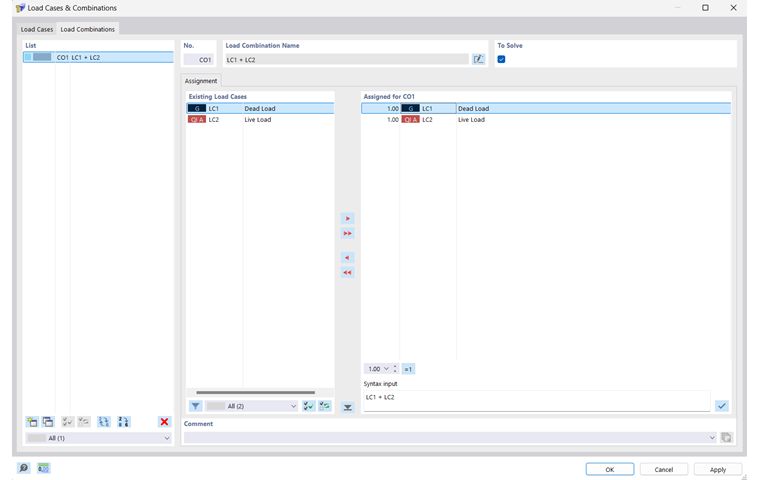

Nella scheda Assegnazione, è possibile verificare i casi di carico che sono inclusi nella combinazione di carico e in base a quali criteri sono combinati. La colonna 'Assegnato a CO' mostra i casi di carico con i coefficienti corrispondenti per la combinazione di carico selezionata nell'elenco.

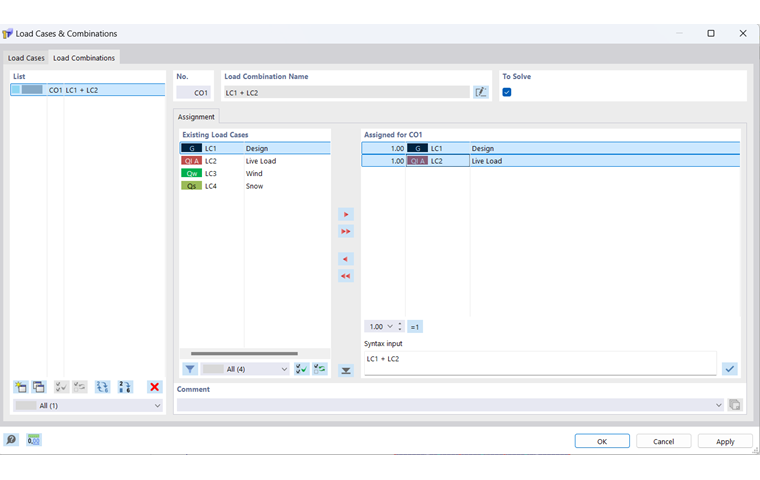

Definisci la combinazione di carico
Utilizzare il pulsante
alla fine dellelenco' per creare una combinazione di carico.
La colonna 'Casi di carico esistenti' elenca tutti i casi di carico che hai creato. Per trasferire un caso di carico all'elenco 'Assegnato per CO', utilizzare le seguenti opzioni:
- Fare doppio clic sul caso di carico.
- Selezionare il caso di carico o più casi di carico tenendo premuto il tasto [Ctrl]. Quindi, fare clic sul pulsante
.
Per modificare il coefficiente di un caso di carico, attivare la prima colonna di questa riga del caso di carico. Immettere il coefficiente corretto o selezionarlo dall'elenco.
Nella sezione di dialogo 'Input sintassi', è possibile definire la combinazione di carico direttamente inserendo i casi di carico inclusi i coefficienti. Quindi, assegnare il criterio di definizione con il pulsante
.
