Principale

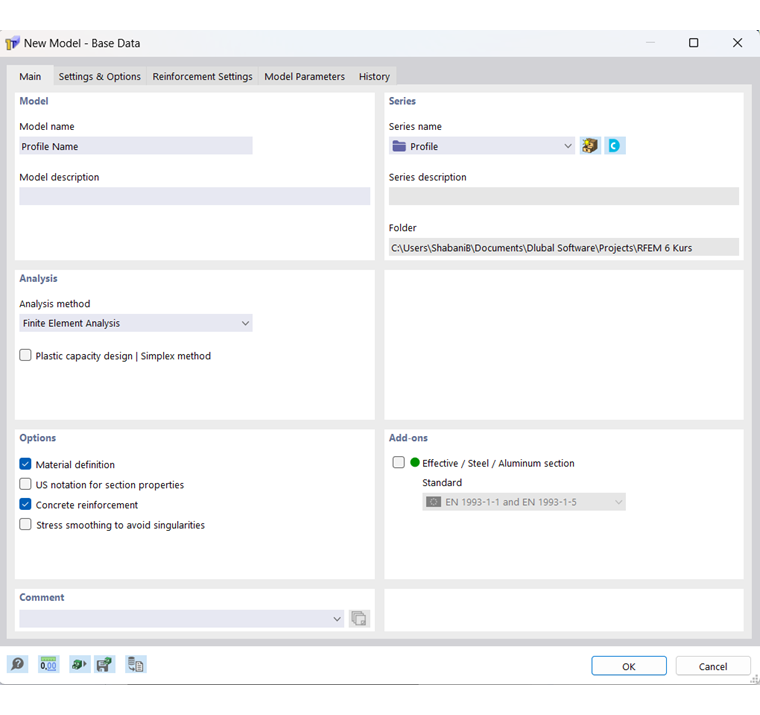

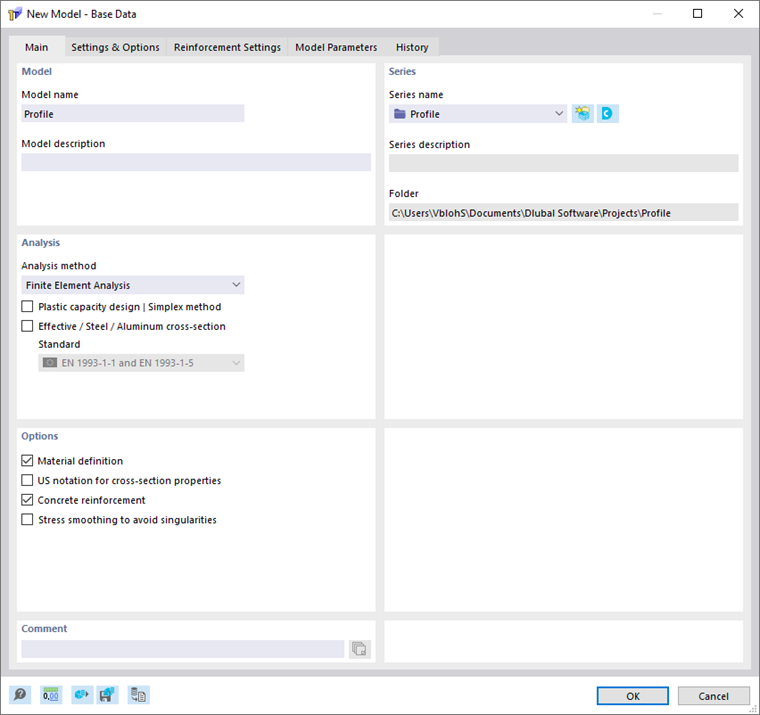

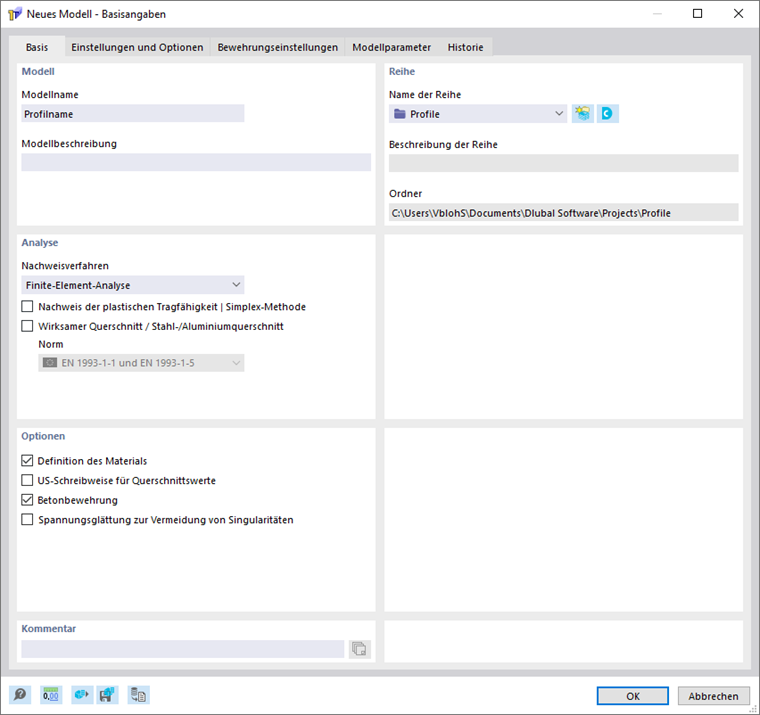

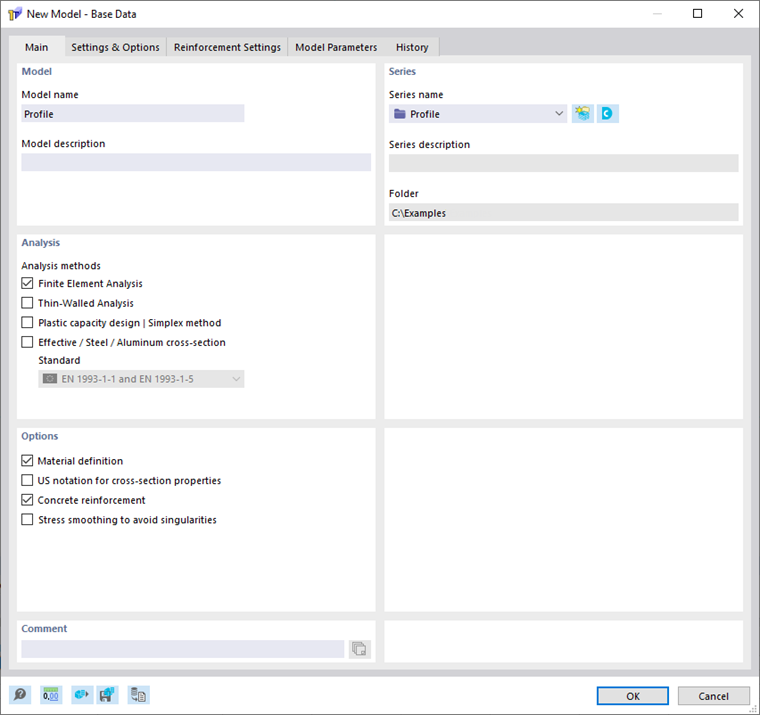

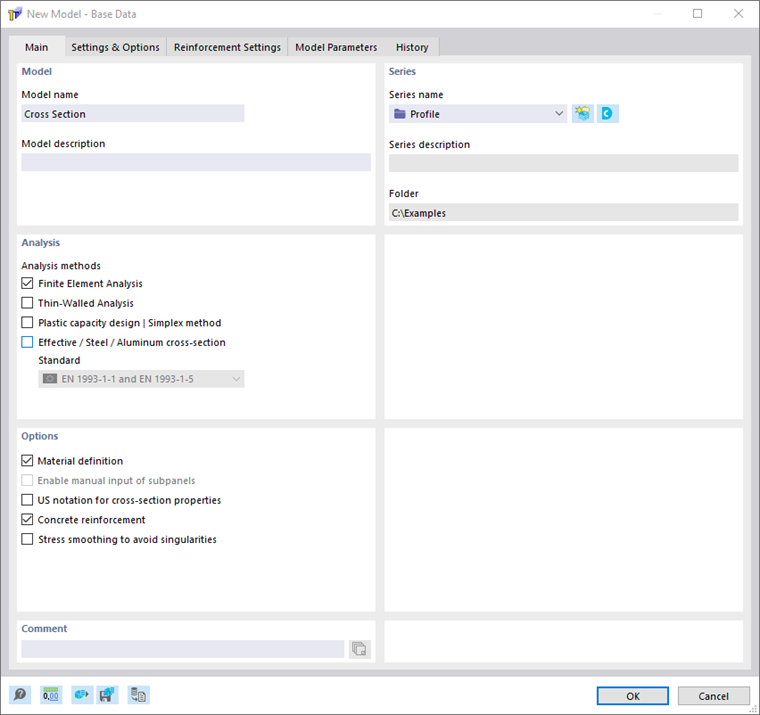

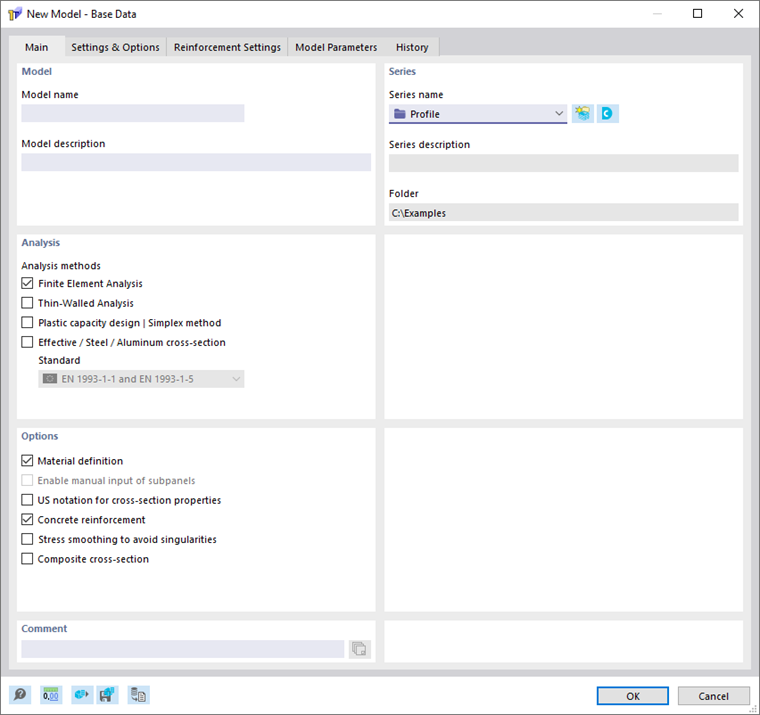

La scheda Base gestisce i parametri di base del modello.

Modello

È necessario specificare il "Nome del modello", poiché è anche il nome del file del modello. Tuttavia, la "Descrizione del modello" è opzionale. Consente di descrivere brevemente il modello. La descrizione appare nella relazione di calcolo, ma non ha altre funzioni, come la descrizione della serie.

Serie

Wählen Sie in der Liste 'Name der Reihe' den Projektordner aus, in dem das Modell angelegt werden soll. Con il pulsante Nuovo progetto können Sie ein neues Projekt erstellen. Viene visualizzata la finestra di dialogo "Crea nuovo progetto" in cui si immettono i dati rilevanti del progetto.

Il pulsante Dlubal Center ruft das Dlubal Center auf. Dort können Sie ein anderes Projekt als aktuell setzen (siehe Kapitel Modelle ).

Zur Information werden die 'Beschreibung der Reihe' und der 'Ordner' des ausgewählten Projekts angezeigt.

Analisi

Wählen Sie in der Liste das Nachweisverfahren aus, mit dem die Berechnung erfolgen soll. Es stehen folgende Nachweisverfahren zur Auswahl:

  • Analisi in parete sottile
  • Analisi agli elementi finiti

Sie können das Nachweisverfahren auch nachträglich ändern.

Aktivieren Sie das Kontrollfeld 'Nachweis der plastischen Tragfähigkeit | Simplex-Methode', um die plastische Querschnittstragfähigkeit unter Berücksichtigung der Interaktion von Schnittgrößen zu untersuchen.

Informazione

Beim Nachweis der plastischen Tragfähigkeit erfolgt neben der Variation der Normalspannungen die gleichzeitige Variation der Schubspannungen über die Querschnittsfläche. Die plastische Umverteilung der Schubspannungen ist nur möglich, wenn auch Elemente definiert sind. Sind keine Elemente definiert, so wird für die Schubspannungs-Schnittgrößen vereinfacht angenommen, dass diese aus den eingegebenen Schnittgrößen Vu, Vv, Mxp und Mxs nach elastischer Berechnung ermittelt werden, ehe die plastische Berechnung mit dem Revised-Simplexalgorithmus eingeleitet wird.

Add-on

RSECTION kann den wirksamen Querschnitt nach folgenden Normen ermitteln:

  • EN 1993-1-1 e EN 1993-1-5
  • EN 1993-1-3 (piegati a freddo)
  • EN 1999-1-1 (Alluminio)

Im Register Einstellungen und Optionen können Sie weitere Detaileinstellungen vornehmen.

Die Berechnung des wirksamen Querschnitts erfordert eine Lizenz für die Erweiterung 'Effektive Querschnitte'. Der grüne Punkt vor der Erweiterung zeigt an, dass eine Lizenz vorhanden ist. Ist die Erweiterung mit einem orangen Punkt gekennzeichnet, ist diese nur im Demomodus verfügbar.

Opzioni

In diesem Abschnitt legen Sie die Grundeinstellungen für die Berechnung fest.

Definizione del materiale

Mit diesem Kontrollfeld können Sie steuern, ob für den Querschnitt eine Materialeingabe erforderlich ist. Für die Berechnung des effektiven Querschnitts oder Definition der Betonbewehrung muss dieses Kontrollfeld aktiviert sein.

Ortografia statunitense per le proprietà della sezione

Aktivieren Sie das Kontrollfeld, um die Symbole von Querschnittswerten gemäß US-Konvention darzustellen.

Armatura del calcestruzzo

Mit diesem Kontrollfeld können Sie steuern, ob eine Betonbewehrung definiert werden kann.

Informazione

Eine Stahlbetonbemessung ist ausschließlich im Add-On Betonbemessung möglich.

Smussamento delle tensioni per evitare singolarità

Aktivieren Sie das Kontrollfeld zur Glättung von Spannungsspitzen.

Clicca qui per commentare

Qui, è possibile inserire il testo per aggiungere un commento al modello. Questo commento appare anche nella relazione di calcolo.
