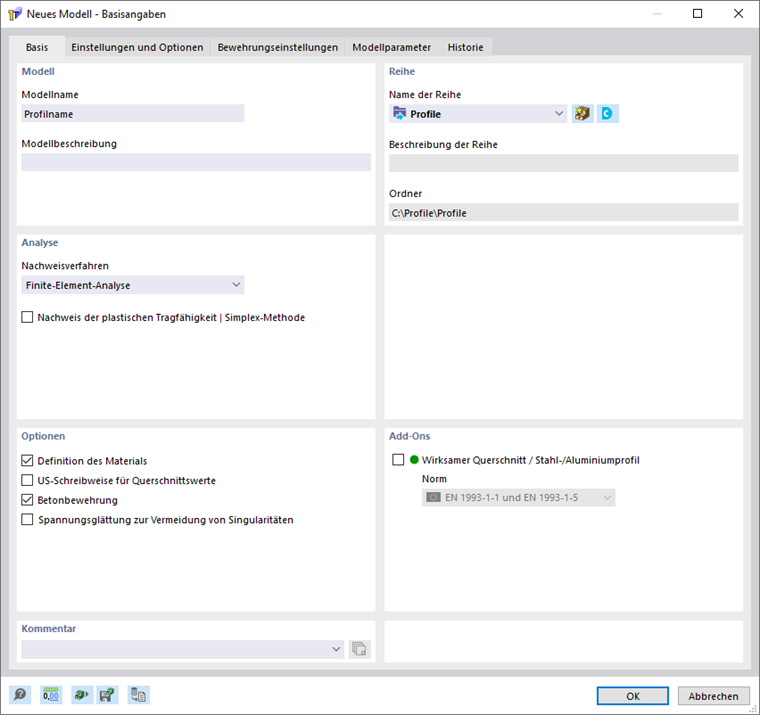

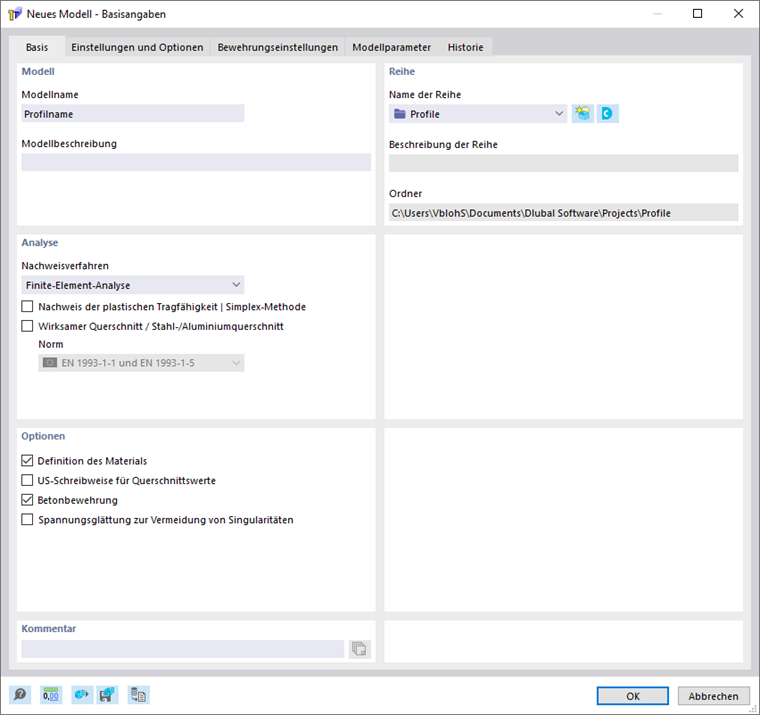

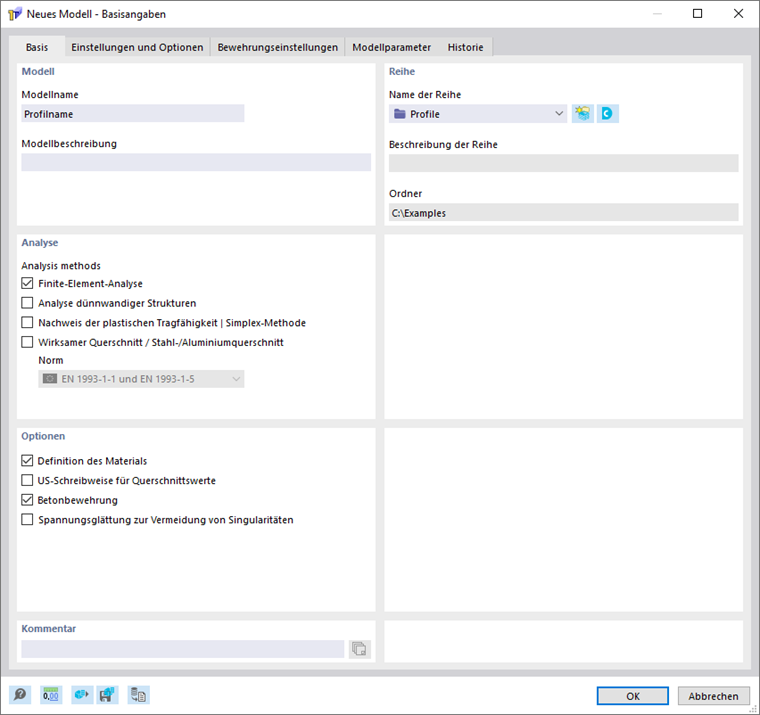

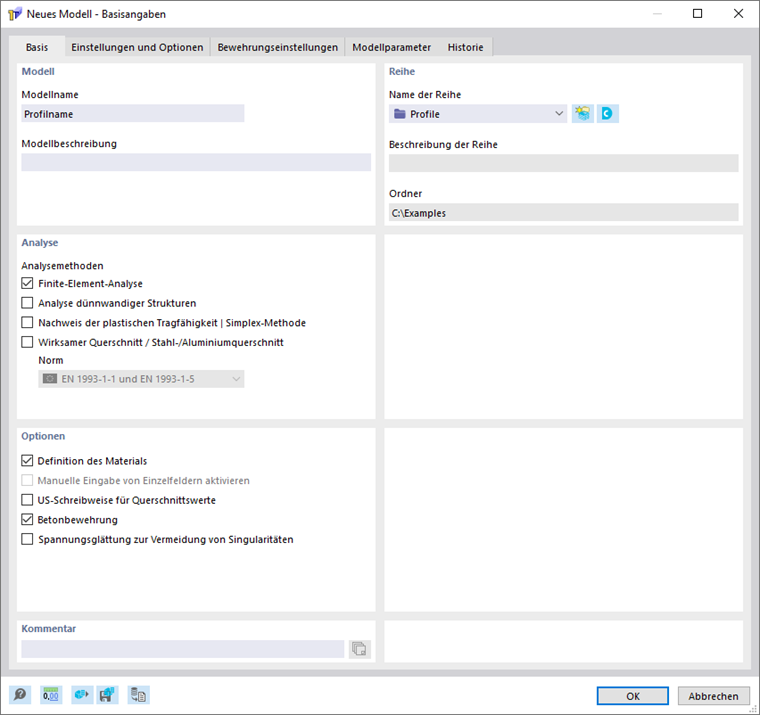

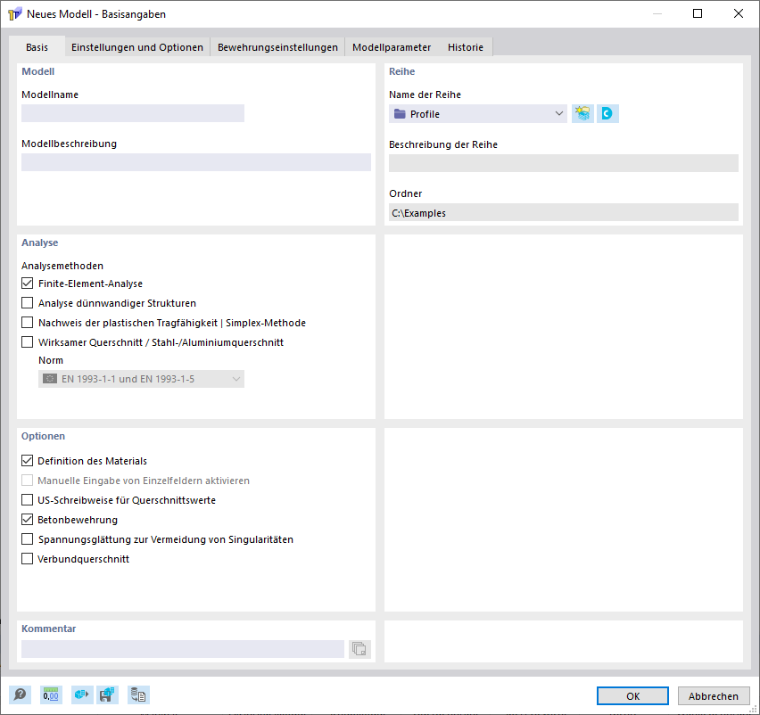

Basis

Das Register Basis verwaltet die elementaren Modellparameter.

Modell

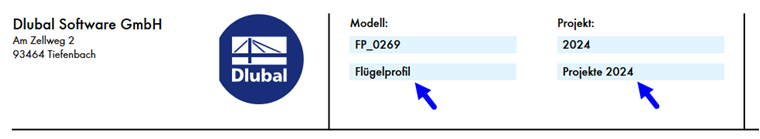

Der 'Modellname' muss angegeben werden, da dies der auch Dateiname des Modells ist. Die 'Modellbeschreibung' hingegen ist optional. Damit können Sie das Modell kurz beschreiben. Die Beschreibung erscheint im Ausdruckprotokoll, hat sonst aber – wie die Beschreibung der Reihe – keine weitere Funktion.

Reihe

Wählen Sie in der Liste 'Name der Reihe' den Projektordner aus, in dem das Modell angelegt werden soll. Mit der Schaltfläche Neues Projekt können Sie ein neues Projekt erstellen. Es erscheint der Dialog 'Neues Projekt anlegen' zur Eingabe der entsprechenden Daten.

Die Schaltfläche Dlubal Center ruft das Dlubal Center auf. Dort können Sie ein anderes Projekt als aktuell setzen (siehe Kapitel Modelle ).

Zur Information werden die 'Beschreibung der Reihe' und der 'Ordner' des ausgewählten Projekts angezeigt.

Analyse

Wählen Sie in der Liste das Nachweisverfahren aus, mit dem die Berechnung erfolgen soll. Es stehen folgende Nachweisverfahren zur Auswahl:

  • Analyse dünnwandiger Strukturen
  • Finite-Elemente-Analyse

Sie können das Nachweisverfahren auch nachträglich ändern.

Aktivieren Sie das Kontrollfeld 'Nachweis der plastischen Tragfähigkeit | Simplex-Methode', um die plastische Querschnittstragfähigkeit unter Berücksichtigung der Interaktion von Schnittgrößen zu untersuchen.

Info

Beim Nachweis der plastischen Tragfähigkeit erfolgt neben der Variation der Normalspannungen die gleichzeitige Variation der Schubspannungen über die Querschnittsfläche. Die plastische Umverteilung der Schubspannungen ist nur möglich, wenn auch Elemente definiert sind. Sind keine Elemente definiert, so wird für die Schubspannungs-Schnittgrößen vereinfacht angenommen, dass diese aus den eingegebenen Schnittgrößen Vu, Vv, Mxp und Mxs nach elastischer Berechnung ermittelt werden, ehe die plastische Berechnung mit dem Revised-Simplexalgorithmus eingeleitet wird.

Add-Ons

RSECTION kann den wirksamen Querschnitt nach folgenden Normen ermitteln:

  • EN 1993-1-1 und EN 1993-1-5
  • EN 1993-1-3 (Kaltgeformt)
  • EN 1999-1-1 (Aluminium)

Im Register Einstellungen und Optionen können Sie weitere Detaileinstellungen vornehmen.

Die Berechnung des wirksamen Querschnitts erfordert eine Lizenz für die Erweiterung 'Effektive Querschnitte'. Der grüne Punkt vor der Erweiterung zeigt an, dass eine Lizenz vorhanden ist. Ist die Erweiterung mit einem orangen Punkt gekennzeichnet, ist diese nur im Demomodus verfügbar.

Optionen

In diesem Abschnitt legen Sie die Grundeinstellungen für die Berechnung fest.

Definition des Materials

Mit diesem Kontrollfeld können Sie steuern, ob für den Querschnitt eine Materialeingabe erforderlich ist. Für die Berechnung des effektiven Querschnitts oder Definition der Betonbewehrung muss dieses Kontrollfeld aktiviert sein.

US-Schreibweise für Querschnittswerte

Aktivieren Sie das Kontrollfeld, um die Symbole von Querschnittswerten gemäß US-Konvention darzustellen.

Betonbewehrung

Mit diesem Kontrollfeld können Sie steuern, ob eine Betonbewehrung definiert werden kann.

Info

Eine Stahlbetonbemessung ist ausschließlich im Add-On Betonbemessung möglich.

Spannungsglättung zur Vermeidung von Singularitäten

Aktivieren Sie das Kontrollfeld zur Glättung von Spannungsspitzen.

Kommentar

Hier können Sie einen Text eintragen, um das Modell mit einer Bemerkung zu versehen. Dieser Kommentar erscheint auch im Ausdruckprotokoll.
