Punkte

Die Geometrie des Modells wird über Punkte festgelegt. Sie bilden die Grundlage für Linien und damit auch für Elemente, Teile und Öffnungen. Bei der grafischen Eingabe von Elementen, Teilen oder Öffnungen werden die Punkte automatisch erzeugt.

Die Punktnummer wird automatisch vergeben, kann jedoch geändert werden. Bei der Nummerierung spielt die Reihenfolge keine Rolle. Sie muss auch nicht fortlaufend sein; Lücken in der Nummerierung sind zulässig.

Info

Sie können die Reihenfolge der Punktnummern jederzeit mit den Umnummerieren-Funktionen im Menü Extras anpassen.

Basis

Das Register Basis verwaltet die wichtigsten Punktparameter.

Punkttyp

In der Liste stehen verschiedene Punkttypen zur Auswahl.


Standard

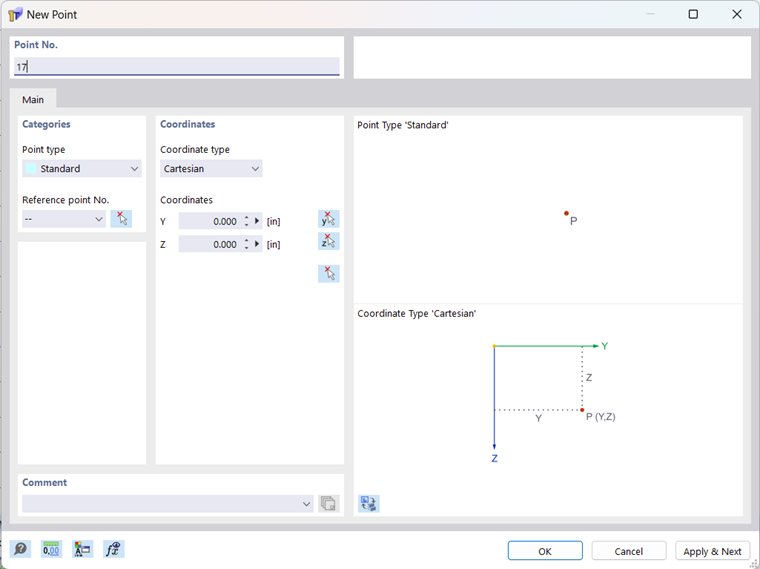

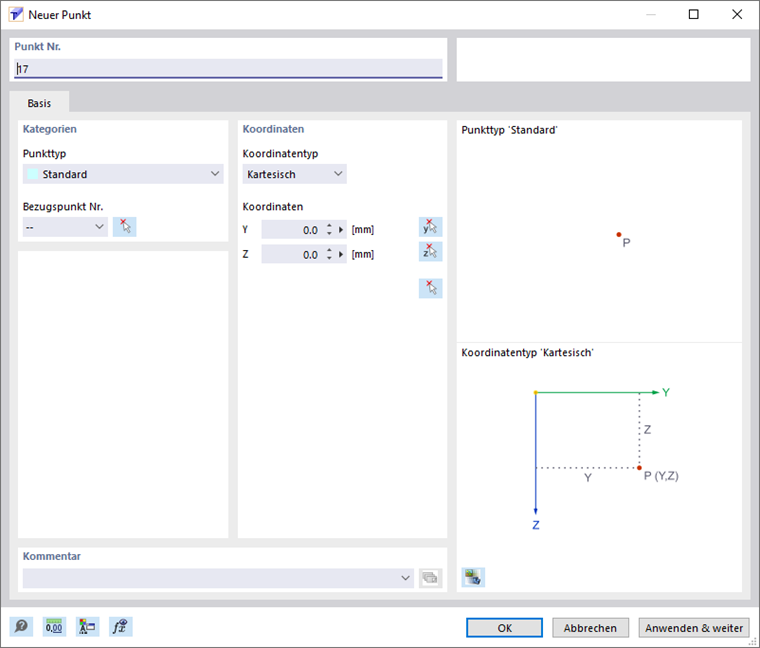

Dieser Punkttyp wird in den häufigsten Fällen verwendet. Standardpunkte lassen sich grafisch in der Arbeitsebene oder per Koordinatenangabe beliebig im Raum platzieren. Bei der grafischen Eingabe von Linien, Teilen oder Elementen werden ebenfalls Standardpunkte erzeugt. Im Modell werden Standardpunkte rot dargestellt.

Zwischen zwei Punkten

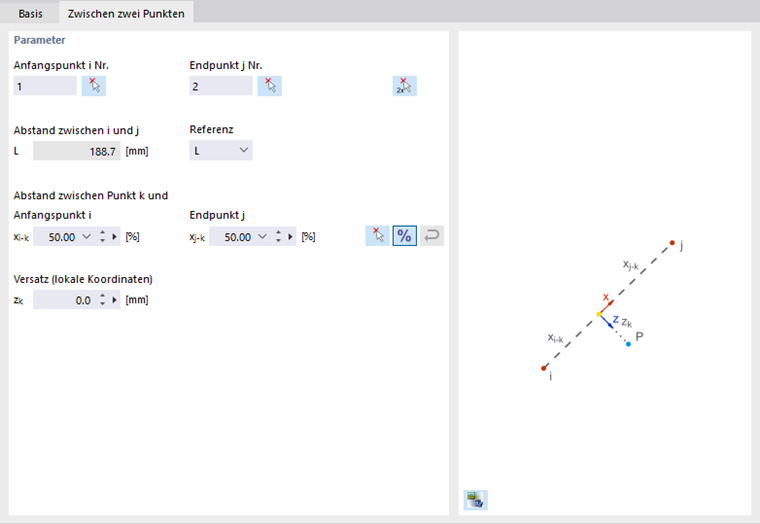

Der Punkt liegt auf der Verbindungslinie zwischen zwei anderen Punkten. Die Referenzpunkte und der Abstand sind in einem weiteren Register festzulegen.

Zwischen zwei Stellen

Der Punkt liegt auf der Verbindungslinie zwischen zwei beliebigen Stellen. Die Stellen und der Abstand sind in einem weiteren Register festzulegen.

Auf Linie

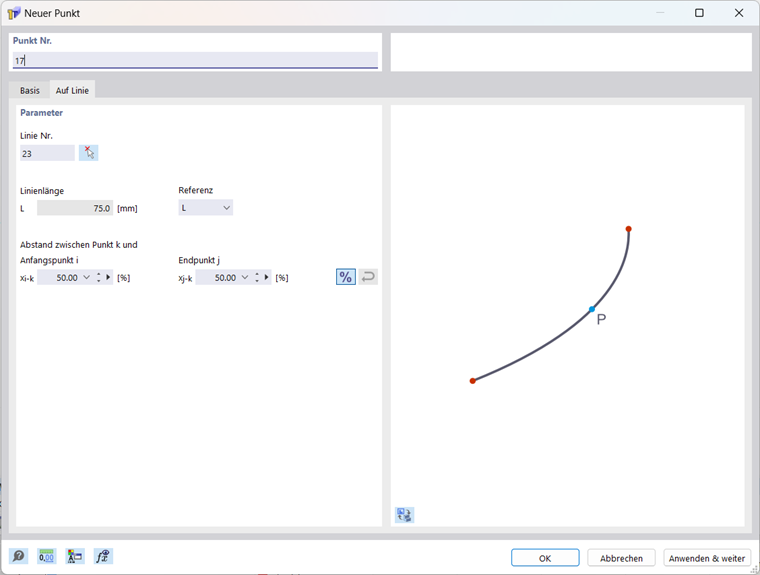

Bei diesem Punkttyp wird eine Linie nicht in zwei Linien geteilt, sondern als Linie belassen. Die Linie und der Abstand sind in einem weiteren Register festzulegen.

Bezugspunkt

Die Koordinaten beziehen sich in der Regel auf den Ursprung des globalen Koordinatensystems (Eintrag '--'). Es ist auch möglich, die Koordinaten auf einen anderen Punkt bezogen zu definieren. Dies ist beispielsweise hilfreich, um den Punkt in einem Abstand zu einer definierten Position zu platzieren. Hierzu bietet sich die Option 'Vorheriger' in der Liste an. Der Bezugspunkt kann auch direkt eingetragen oder mit Auswählen einzeln am Modell ausgewählt werden.

Koordinatentyp

Die Koordinaten eines Punktes werden immer auf ein Koordinatensystem bezogen, das die Lage des Punktes im Raum beschreibt. Das Koordinatensystem ist rechtsschraubig zu verstehen. Beim kartesischen Koordinatensystem beschreiben die Achsen Y und Z eine translatorische Ausdehnung (Strecken). Die beiden Koordinatenrichtungen sind gleichberechtigt.

Koordinaten

Die Lage des Punktes kann durch seine Koordinaten Y und Z beschrieben werden.

Info

Mit der Schaltfläche Anwenden & weiter können Sie mehrere Punkte definieren, ohne den Dialog zu verlassen.

Punkte grafisch setzen

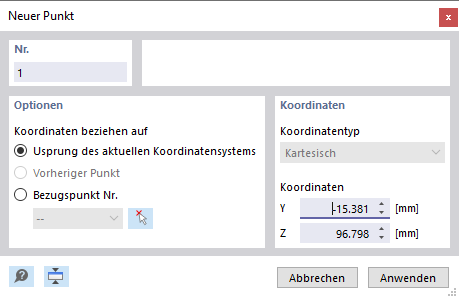

Wenn Sie den Dialog 'Neuer Punkt' mit der Schaltfläche Neuer Knoten aufrufen, können Sie Punkte direkt per Klick in der Arbeitsebene setzen.

Die Punkte werden in der Regel an den Rasterpunkten gefangen, die am aktuellen Koordinatensystem ausgerichtet sind. Wenn Sie die Koordinaten im Dialog manuell eintragen, können Sie sie mit Anwenden ebenfalls übernehmen. Achten Sie aber darauf, den Mauszeiger im Dialogfenster zu belassen, damit Ihre Eingabe nicht von einer neuen Position überschrieben wird.
