Selektieren Sie die Modellobjekte, die Sie skalieren möchten. Klicken Sie dann auf die Schaltfläche
(siehe Bild
Modellierungstools

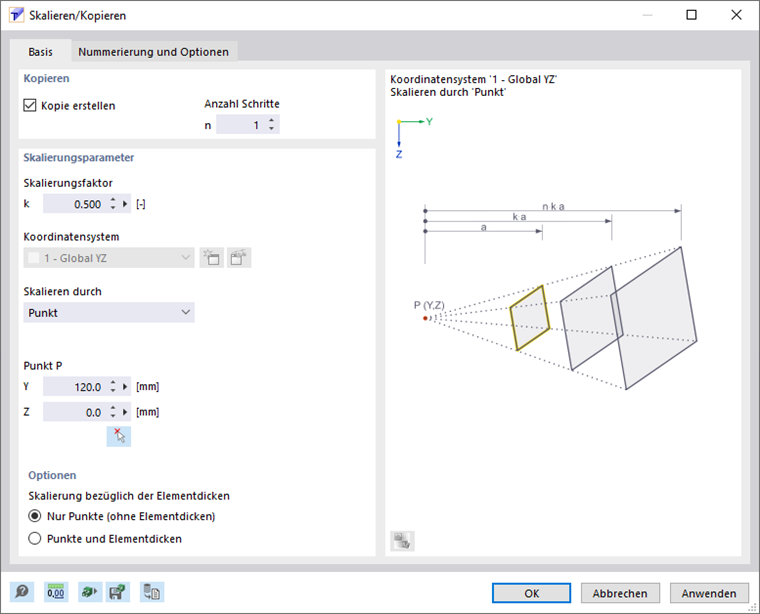

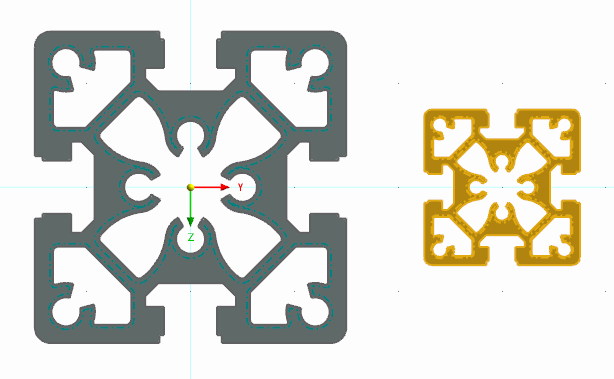

). Im Dialog 'Skalieren' geben Sie an, ob die Objekte beim Skalieren kopiert werden sollen, und legen die Parameter fest. Das folgende Bild zeigt einen Querschnitt und die Kopie, die auf den Ursprung bezogen um den Faktor 0,5 verkleinert wurde.
Basis
Das Register Basis verwaltet die elementaren Parameter zum Skalieren der Objekte.
Kopieren
Befindet sich im Kontrollfeld 'Kopie erstellen' kein Häkchen, so werden die selektierten Objekte skaliert. Wenn Sie eine oder mehrere Kopien erzeugen wollen, haken Sie das Kontrollfeld an. Geben Sie dann die 'Anzahl Schritte' an, die die Menge an Kopien beschreibt.
Skalierungsparameter
Geben Sie den 'Skalierungsfaktor' k an. Damit legen Sie den Maßstabsfaktor fest, mit dem der Abstand der selektierten Objekte vom Bezugspunkt multipliziert wird (siehe Dialoggrafik).
In der Liste 'Skalieren durch' stehen drei Möglichkeiten zur Auswahl, um die Richtung der Skalierung festzulegen:
- Punkt: Es werden alle Objektkoordinaten (Y und Z) auf einen 'Punkt' bezogen skaliert, dessen Koordinaten festzulegen sind.
- Richtung und Punkt: Es wird nur eine Objektkoordinate skaliert. Wählen Sie in der Liste die 'Richtung' aus, deren Koordinaten angepasst werden sollen, und legen den 'Punkt' als Bezugspunkt fest.
- 2 Punkte: Die Skalierungsrichtung liegt beliebig in der Ebene. Geben Sie die Koordinaten für 'Punkt 1' und 'Punkt 2' an, um die Richtung festzulegen. Mit der Schaltfläche
können Sie die Punkte grafisch bestimmen.
Optionen
Legen Sie im Abschnitt 'Optionen' fest, ob die Dicke von Elementen auch skaliert werden soll. Die Option 'Nur Punkte (ohne Elementdicken)' skaliert die Anfangs- und Endpunkte von Elementen behält aber die Elementdicke bei. Die Option 'Punkte und Elementdicken' skaliert sowohl Anfangs- und Endpunkte als auch die Dicke der Elemente.

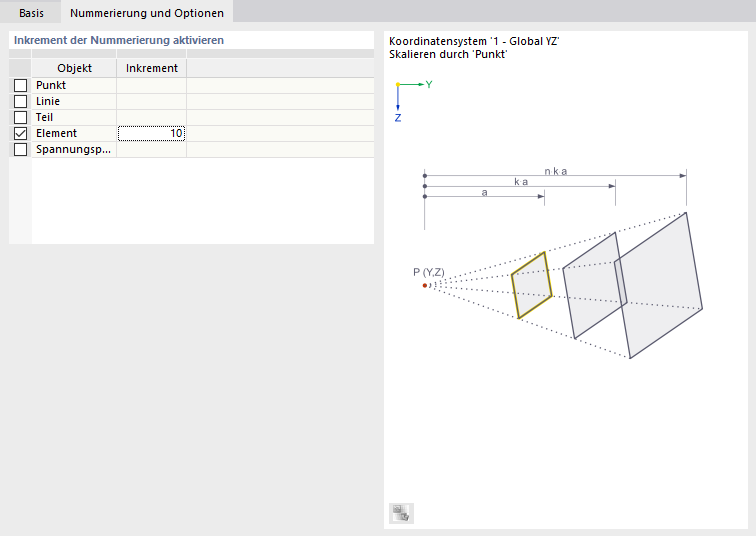

Nummerierung
Das Register Nummerierung wird nur beim Kopieren angezeigt. Sie können hier die Nummerierung der neuen Objekte beeinflussen.
Die Funktionen dieses Registers sind in den Kapiteln Verschieben und Kopieren beschrieben.
