Hintergrundfolien

Sie können eine DXF-Datei als Hintergrundfolie für die Eingabe von Objekten nutzen. Im Unterschied zum DXF-Import, bei dem das komplette Modell in Punkte und Linien umgewandelt eingelesen wird, stellen die Hintergrundfolien eine Art Layer für die Modellierung dar.

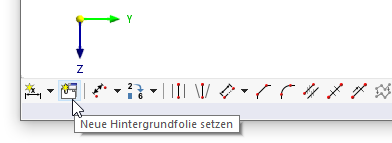

Über die Schaltfläche Neue Hintergrundfolie in der CAD-Symbolleiste können Sie ebenfalls eine neue Hintergrundfolie definieren.

Info

Um eine Hintergrundfolie zu verwenden, setzen Sie diese Aktiv.

Kategorien

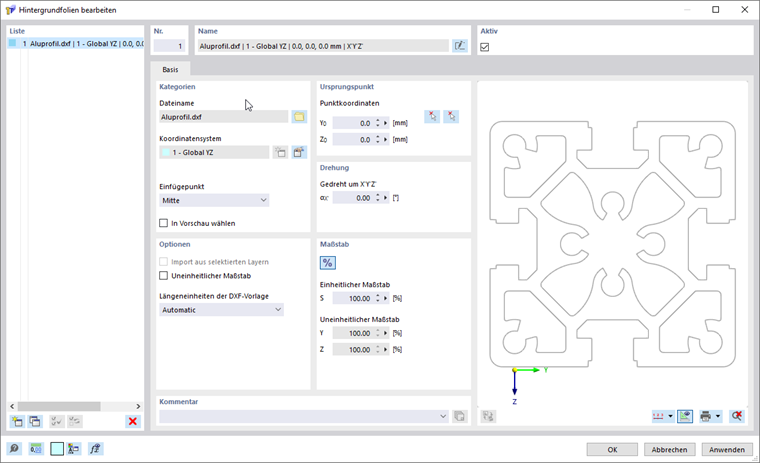

Die Hintergrundfolie muss im Format .dxf vorliegen. Stellen Sie den 'Dateinamen' ein, indem Sie über die Schaltfläche Datei öffnen die Datei im Windows-Dialog auswählen.

Der 'Einfügepunkt' bestimmt, welche Stelle auf der "Einhüllenden" der Hintergrundfolie am Ursprungspunkt platziert wird. In der Liste stehen verschiedene Möglichkeiten zur Auswahl:

Info

Sie können die Hintergrundfolie jederzeit im Arbeitsfenster an die passende Stelle verschieben.

-->

Info

Wenn Sie das Kontrollfeld 'In Vorschau wählen' anhaken, können Sie den Einfügepunkt grafisch bestimmen: Klicken Sie hierzu im Abschnitt 'Ursprungspunkt' auf die rechte Schaltfläche Auswählen einzeln und legen den Einfügepunkt dann im Vorschaubereich fest.

Ursprungspunkt

Der Einfügepunkt der Hintergrundfolie wird im Modell am 'Ursprungspunkt' platziert. Geben Sie die Koordinaten dieses Punktes an oder legen ihn über die linke Schaltfläche Auswählen einzeln grafisch im Arbeitsfenster oder über die rechte Schaltfläche Auswählen einzeln im Vorschaubereich fest.

Optionen

Falls ein 'Uneinheitlicher Maßstab' für die Skalierung der Folie in die räumlichen Richtungen verwendet werden soll, aktivieren Sie das Kontrollfeld. Damit werden die entsprechenden Eingabefelder im Abschnitt 'Maßstab' zugänglich.

Soll der Import nur aus manchen Layern erfolgen, so aktivieren Sie zunächst das Kontrollfeld 'Import aus selektierten Layern'. Wählen Sie dann im Register 'Layer' die entsprechenden Layer aus.

Wenn die 'Längeneinheiten der DXF-Vorlage' nicht automatisch aus der DXF-Datei übernommen werden sollen, können Sie die passende Einheit in der Liste auswählen.

Maßstab

In diesem Abschnitt können Sie die Größe der Hintergrundfolie skalieren, beispielsweise um Unstimmigkeiten bei den Einheiten auszugleichen. Der Regelfall ist ein 'Einheitlicher Maßstab' Δ mit einer gleichmäßigen Skalierung in alle Richtungen. Für einen uneinheitlichen Maßstab aktivieren Sie das entsprechende Kontrollfeld im Abschnitt 'Optionen'.

Mit der Schaltfläche Relative/absolute Eingabe können Sie zwischen der relativen und absoluten Eingabe wechseln.

Hintergrundfolie verwenden

Wenn die Hintergrundfolie Aktiv ist, wird sie grau hinterlegt dargestellt. Sie können nun Punkte, Linien, Elemente und Teile an den Schnittpunkten der Folien– Linien setzen.

Info

Zum Setzen von Objekten an einer Hintergrundfolie muss der Objektfang mit der Option 'Hintergrundfolien' aktiviert sein (siehe Kapitel [[001016 Objektfänge]]).

-->
