Soubor DXF lze použít jako hladinu na pozadí pro zadávání objektů. Ve srovnání s importem DXF, kdy se celý model převede na body a linie a poté se importuje, představují hladiny na pozadí jakousi průhlednou desku pro specifické modelování.
Můžete použít

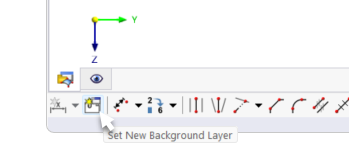

Novou hladinu na pozadí lze definovat také v panelu nástrojů CAD.

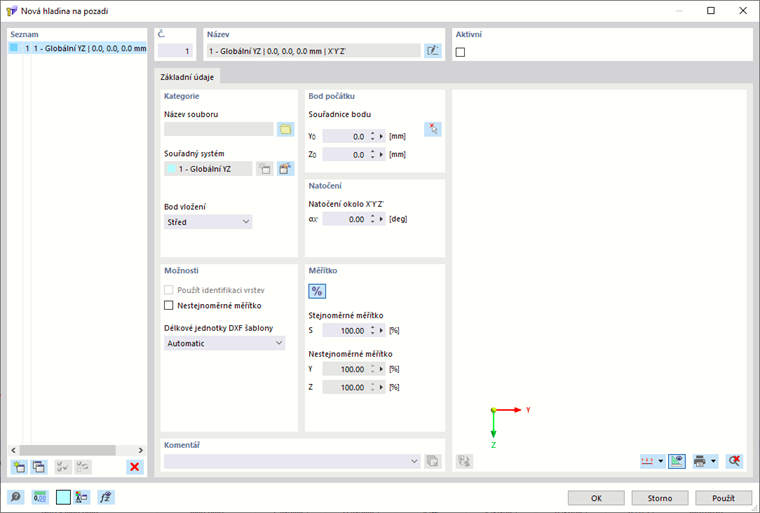

Kategorie
Hladina na pozadí musí mít formát .dxf. Zadejte 'Název souboru' kliknutím na tlačítko
vyberte soubor v dialogu Windows.
'Bod vložení' určuje, které místo na "obálce" hladiny na pozadí bude vloženo do bodu počátku. V seznamu máme na výběr z několika možností:
Informace
Pokud zaškrtnete políčko 'Vybrat v náhledu', můžete zadat bod vložení graficky: Klikněte na pravé tlačítko #v sekci 'Bod počátku'.imageorigin@
Bod počátku
Bod vložení hladiny na pozadí se umístí v modelu do 'Bodu počátku'. Zadejte souřadnice tohoto bodu nebo je definujte pomocí tlačítka vlevo
Graficky v pracovním okně nebo pomocí tlačítka vpravo
v oblasti náhledu.
Možnosti
Pokud chcete pro měřítko hladiny v prostorových směrech použít 'nestejnoměrné měřítko', je třeba označit zde zaškrtávací políčko. Tím se zpřístupní příslušná zadávací pole v sekci 'Měřítko'.
Pokud chcete provést import pouze z některých hladin, je třeba nejdříve zaškrtnout políčko 'Importovat z vybraných hladin'. Poté v záložce 'Hladina' vyberte příslušné vrstvy.
Pokud se 'Délková jednotka šablony DXF' nepřevezme automaticky ze souboru DXF, je možné příslušnou jednotku vybrat ze seznamu.
Měřítko
V této sekci dialogu můžeme měnit rozměry hladiny na pozadí například pro opravu nesrovnalostí v jednotkách. Normálním případem je 'stejnoměrné měřítko' Δ se stejnou úpravou ve všech směrech. Pro nestejnoměrné měřítko zaškrtněte příslušné políčko v sekci 'Možnosti'.
Použijte
lze přepínat mezi relativním a absolutním zadáním.
Použití hladiny na pozadí
Pokud je hladina na pozadí nastavena na Aktivní, zobrazí se šedě na pozadí. Nyní můžete umístit body, linie, prvky a části v průsečících linií vrstev.
