Zrcadlení

Vyberte objekty modelu, které chcete zrcadlit. Poté klikněte na tlačítko (viz obrázek ). V dialogu 'Zrcadlit' je třeba zadat, zda se mají objekty při zrcadlení kopírovat, a zadat parametry.

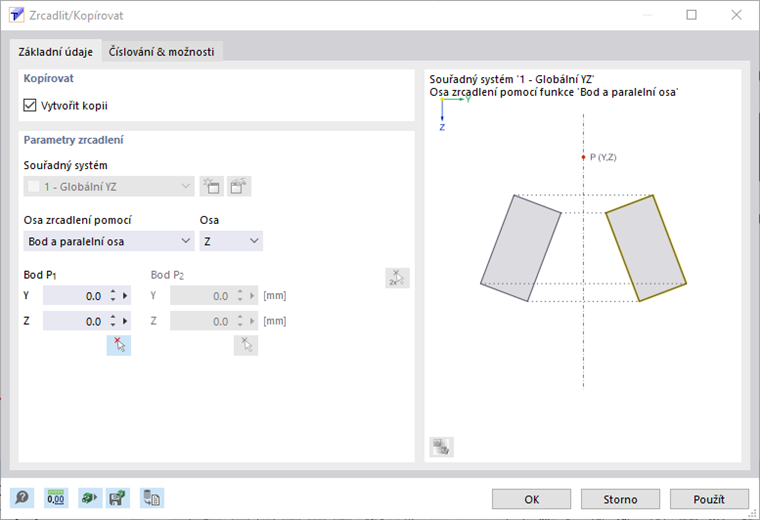

Dialog ' Zrcadlit/Kopírovat '

Základní údaje

Záložka Základní údaje spravuje základní parametry pro zrcadlení objektů.

Kopírovat

Pokud není zaškrtávací políčko 'Vytvořit kopii' označeno, budou vybrané objekty zrcadleny. Pokud chcete vytvořit kopii, je třeba zaškrtnout příslušné políčko.

Parametry zrcadlení

Seznam 'Zrcadlení osy pomocí' nabízí dvě možnosti zadání osy:

• Bod a paralelní osa: Osa zrcadlení probíhá rovnoběžně s osou zadaného souřadného systému. Vyberte ze seznamu 'osu' a zadejte ' bod P ', který na ní leží.
• 2 body: Osa zrcadlení leží kdekoli v rovině. Zadejte souřadnice pro 'bod 1' a 'bod 2' pro zadání osy. Tlačítko umožňuje definovat body graficky.

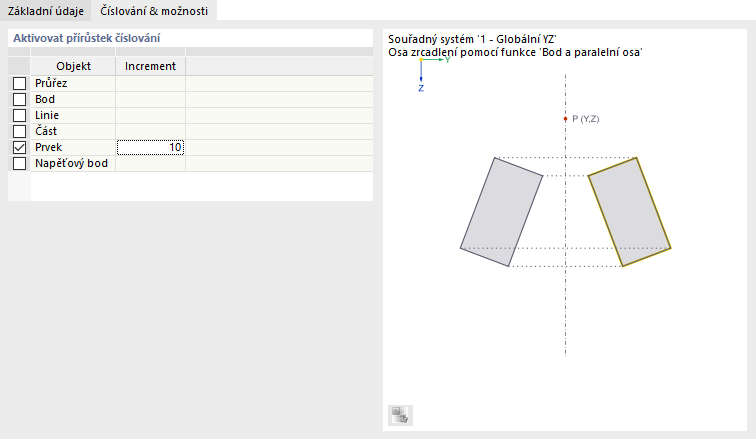

Číslování

Záložka Číslování se zobrazí pouze při kopírování. Zde můžete ovlivnit číslování nových objektů.

Upravit číslování

Funkce této záložky jsou popsány v kapitolách .
