Seleccione los objetos del modelo que desee reflejar. Luego haga clic en el botón
(ver imagen
ModelingTools

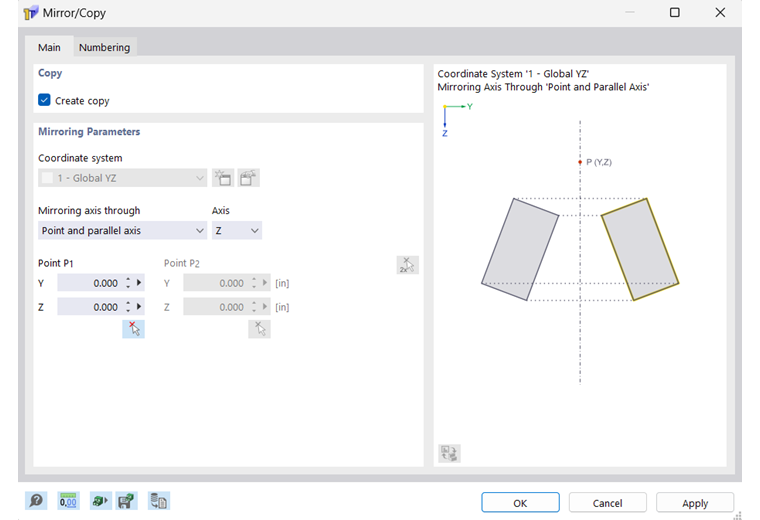

). En el cuadro de diálogo 'Simetría', especifique si los objetos se copiarán al aplicarles la simetría y defina los parámetros.
Base
La pestaña Datos principales gestiona los parámetros básicos para los objetos a los que se le aplica la simetría.
CC
Si no se ha marcado la casilla 'Crear copia', se le aplicará la simetría a los objetos seleccionados. Si desea crear una copia, marque la casilla.
Parámetros de simetría
La lista 'Simetría del eje hasta' ofrece dos opciones para definir el eje:
- Punto y eje paralelo: El eje de simetría corre paralelo a un eje del sistema de coordenadas especificado. Seleccione el 'eje' en la lista e introduzca el 'punto P' que se encuentra en este eje.
- 2 puntos: El eje del espejo se encuentra en cualquier parte del plano. Introduzca las coordenadas para el 'Punto 1' y el 'Punto 2' para definir el eje. Use el botón
para definir los puntos gráficamente.
Numeración y opciones

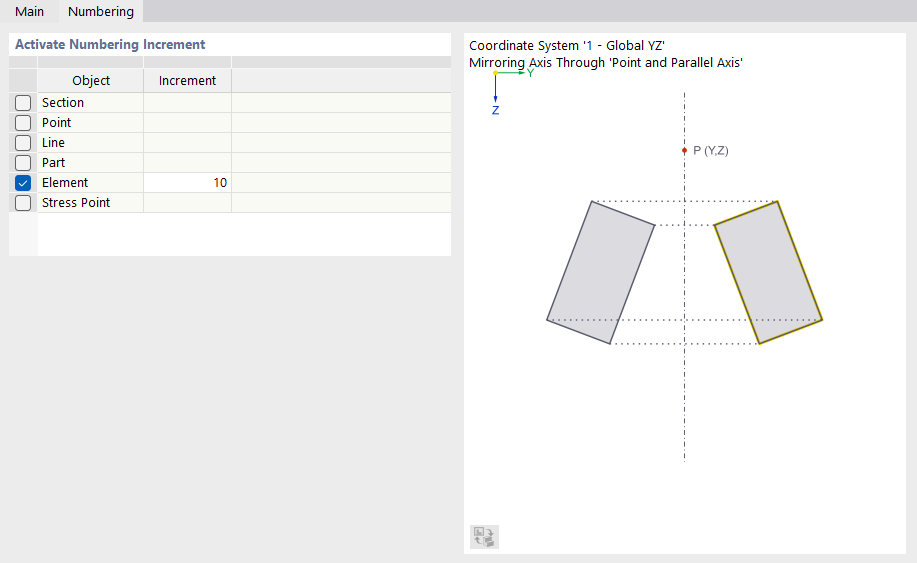

La pestaña Numeración solo se muestra al copiar. Aquí puede influir en la numeración de los nuevos objetos.
Las funciones de esta pestaña se describen en los capítulos MoveandCopy .
