Navegador

Se visualiza un navegador a la izquierda de la ventana de trabajo, que muestra los datos de los archivos abiertos en una estructura de árbol. Al hacer clic en el símbolo Abrir directorio puede expandir las entradas de una rama y seleccionarlas con Lista de apertura para cerrarlo de nuevo. Hacer doble clic en una entrada tiene el mismo efecto.

Cuando "capta" el navegador con el puntero en su barra de título, puede desplazarlo al espacio de trabajo. Para acoplarlo, haga doble clic en la barra de título o desplace el navegador hacia el marco de la ventana.

Información

Un objeto que se selecciona en el navegador también se selecciona en la ventana de trabajo. Esto le permite localizar y editar objetos rápidamente.

En la parte inferior del navegador, hay dos pestañas (o tres después del cálculo). Le permiten cambiar entre los navegadores "Datos", "Mostrar" y "Resultados".

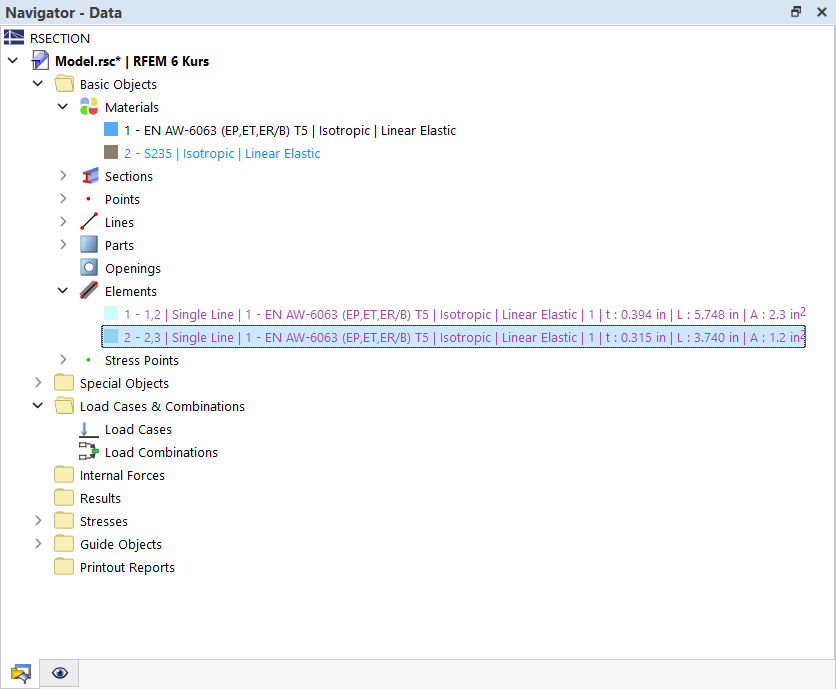

Navegador - Datos

El Navegador - Datos gestiona los datos del modelo, los esfuerzos internos y los resultados calculados. Los objetos definidos incorrectamente se muestran en rojo; los objetos no utilizados se muestran en azul.

Información

Al hacer doble clic en una entrada, se abre el cuadro de diálogo de edición del objeto. Al hacer clic con el botón secundario en una entrada, aparece un menú contextual con funciones útiles para crear o modificar el objeto (ver imagen Menú contextual para Puntos ).

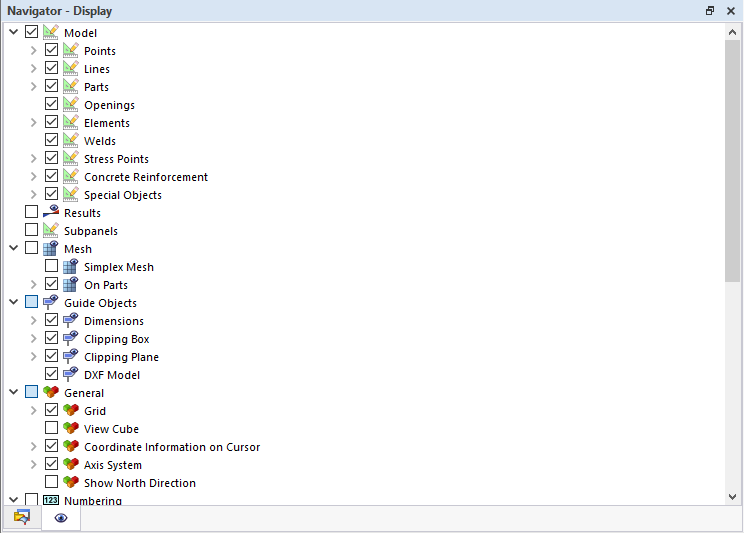

Navegador - Mostrar

El Navegador - Mostrar controla la representación gráfica de los objetos en la ventana de trabajo. Si desmarca la casilla de una entrada, se oculta el objeto o atributo.

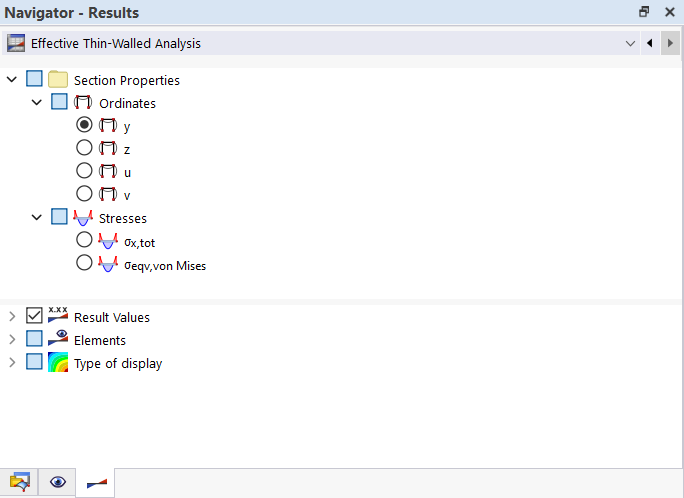

Navegador - Resultados

El Navegador - Resultados controla los resultados que se visualizan en el gráfico.
